RIGOL
© Авторское право RIGOL Technologies, Inc. 2006.
Руководство по эксплуатации, Серия DS1000
2-11

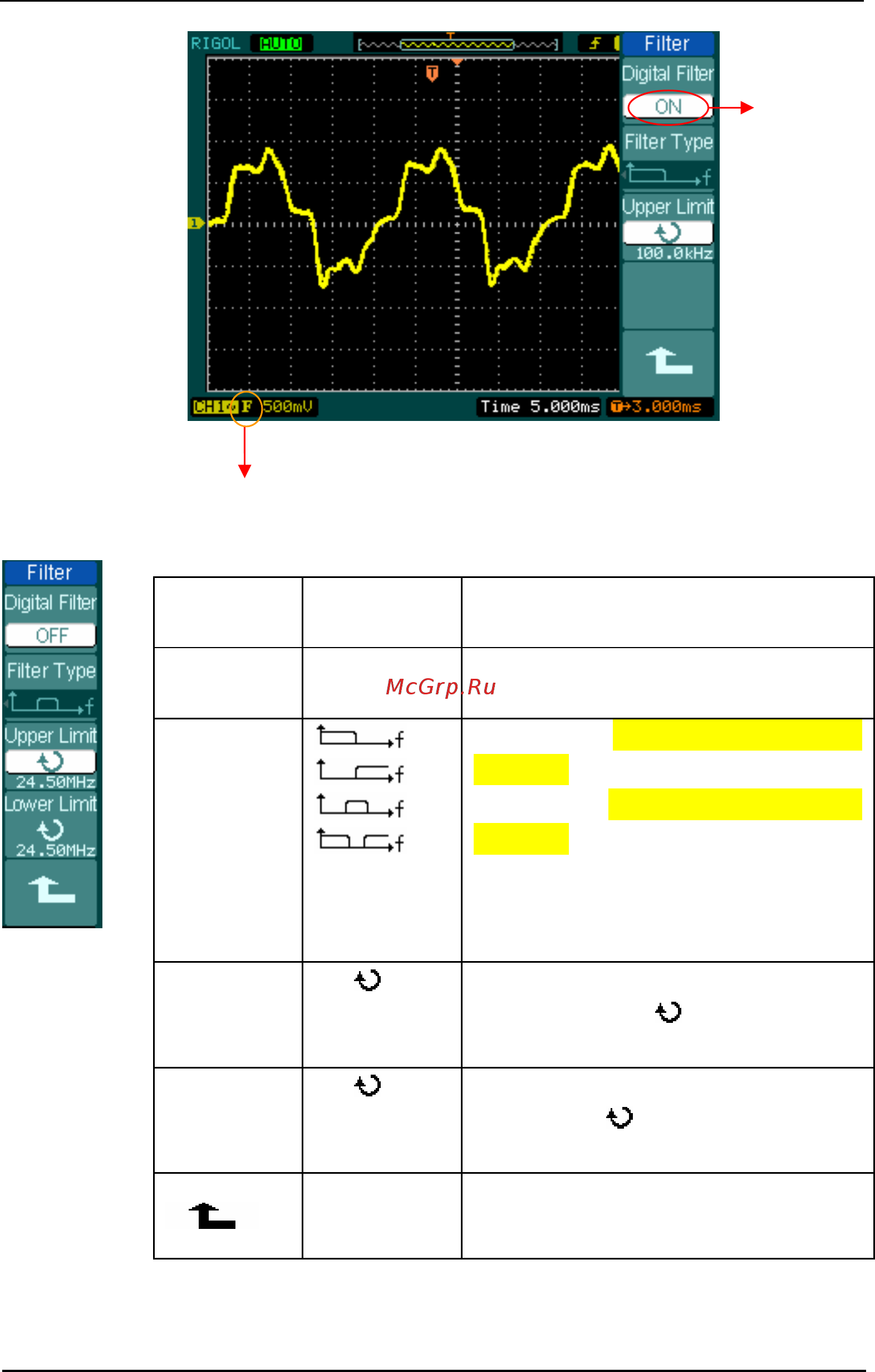

Рисунок 2-14 Таблица 2-4
Меню Установки Комментарии
Digital Filter
On
Off
Включение цифрового фильтра
Выключение цифрового фильтра
Filter Type
Включение ФНЧ (фильтр низкой
частоты)
Включение ФВЧ (фильтр высокой
частоты)
Включение ПФ (полосой фильтр)
Включение РФ (режективный
фильтр)
Upper limit
<частота>
Вращением многофункционального
регулятора （
） установите
верхнюю граничную частоту
Lower limit
<частота>
Вращением многофункционального
регулятора（
）установите нижнюю
граничную частоту
Возвращение к предыдущему меню
(далее этот символ приводится без
комментариев)
Цифровой
фильтр
включен
Индикатор действия цифрового фильтра
Рисунок 2-13
