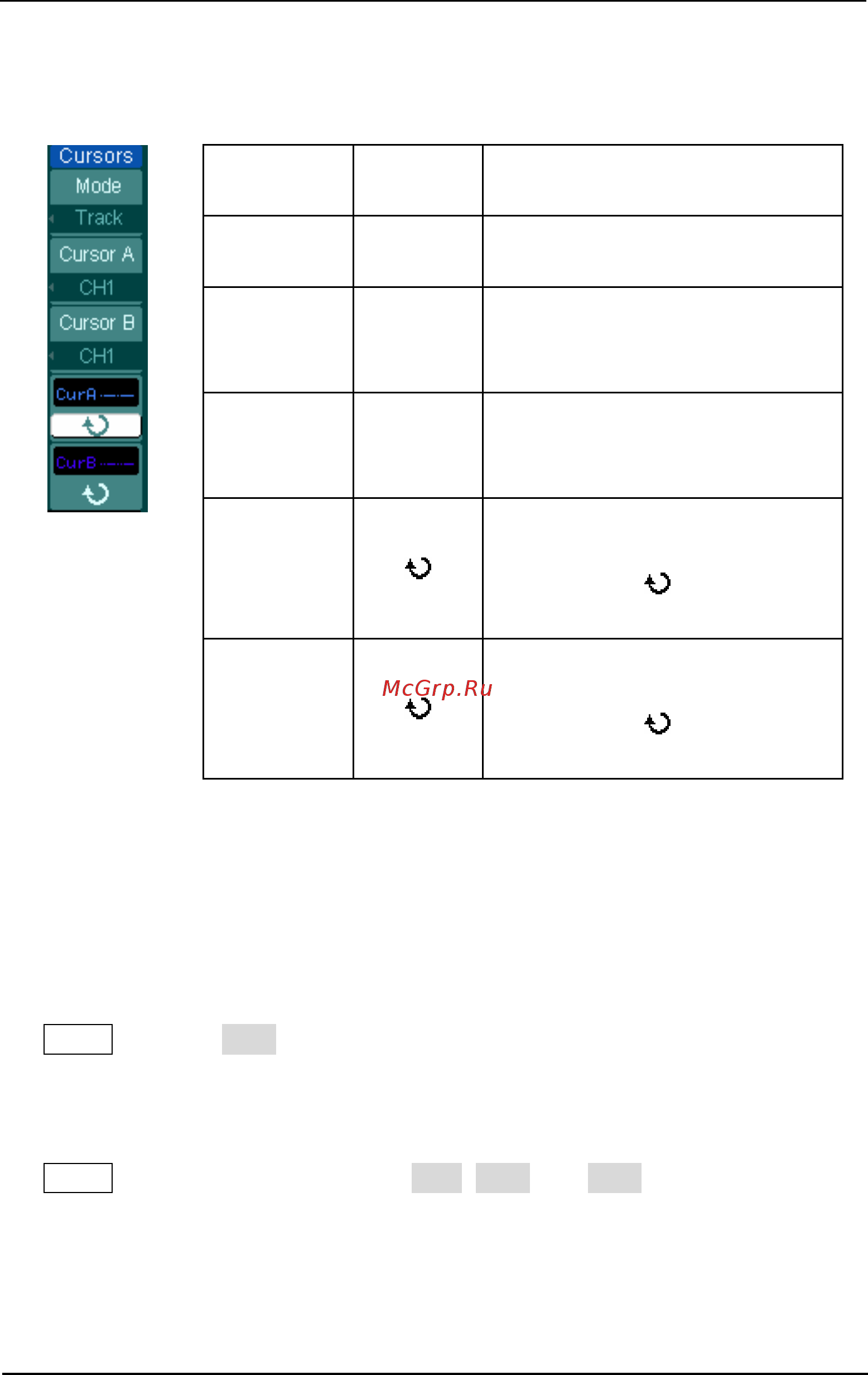

RIGOL
© Авторское право RIGOL Technologies, Inc. 2006.
Руководство по эксплуатации, Серия DS1000
2-100
2. Режим слежения Track
Таблица 2-81
Меню Установ
ки
Комментарии
Mode Track
Выберите режим курсорных
измерений Track.
Cursor A
CH1
CH2
None
Установите курсор А на канал
CH1 , CH2 или выключите
курсор A
Cursor B
CH1
CH2
None
Установите курсор B на канал
CH1 , CH2 или выключите
курсор B
CurA
(Курсор A)
Вращение
многофункционального
регулятора（
） перемещает
курсор А по горизонтали
CurB
(Курсор B)
Вращение
многофункционального
регулятора（
） перемещает
курсор B по горизонтали
В режиме слежения (Track) курсоры перемещаются вместе с выбранной
формой сигнала.
Для осуществления курсорных измерений в режиме слежения (Track),
пожалуйста, проделайте следующее.
1. Выберите режим слежения (Track) курсорных измерений нажатием кнопок:
CursorÆModeÆTrack.
2. Выберите канал источника (Source) для измерений для курсора A и
курсора B нажатием функциональных кнопок:
CursorÆCursor A или Cursor BÆCH1 , CH2 или None.
3. Перемещайте курсоры для изменения их горизонтального положения
(подробнее в следующей таблице).
Рисунок 2-121
