RIGOL
© Авторское право RIGOL Technologies, Inc. 2006.
Руководство по эксплуатации, Серия DS1000
2-102

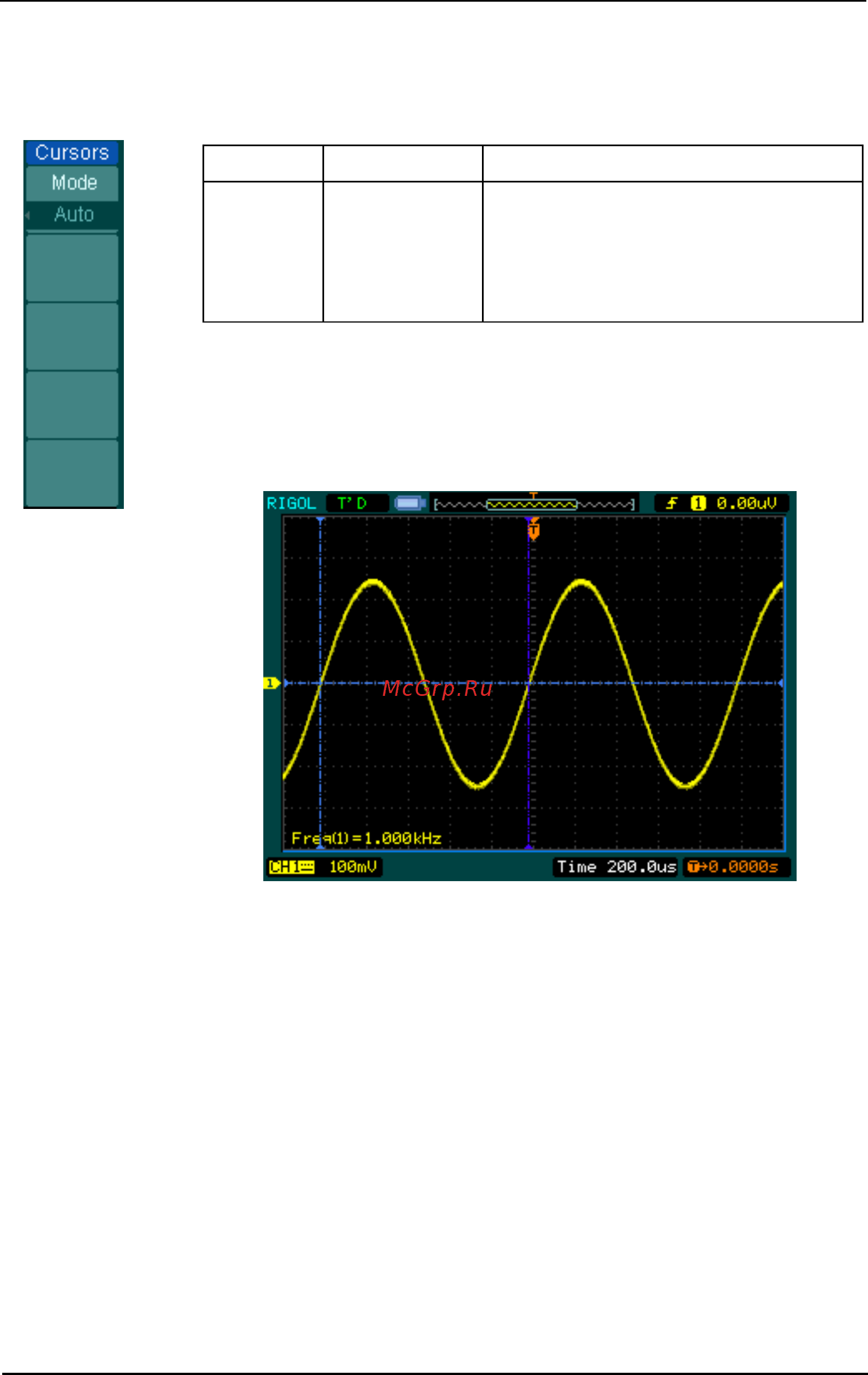

3. Режим автоматического измерения (Auto)
Таблица 2-83
Меню Установки Комментарии
Mode Auto
Отображение курсоров,
применительно к текущим
автоматическим измерениям.
(См. следующий рисунок)
Рис. 2-123: Режим автоматического измерения с
курсорными измерениями
Курсор не будет отображаться, если не было выбрано никакого параметра в
меню автоматического измерения. Осциллограф будет перемещать курсор
автоматически при измерении 20 параметров в меню автоматического
измерения.
Рисунок 2-122
