RIGOL
© Авторское право RIGOL Technologies, Inc. 2006.
Руководство по эксплуатации, Серия DS1000
2-4
1. Связь канала по входу
Подадим, для примера, на вход канала CH1 синусоидальный сигнал с
постоянной составляющей.
Нажмите кнопку CH1ÆCoupling ÆAC для установки связи по переменному
току для канала 1. Это блокирует постоянную компоненту входного сигнала.

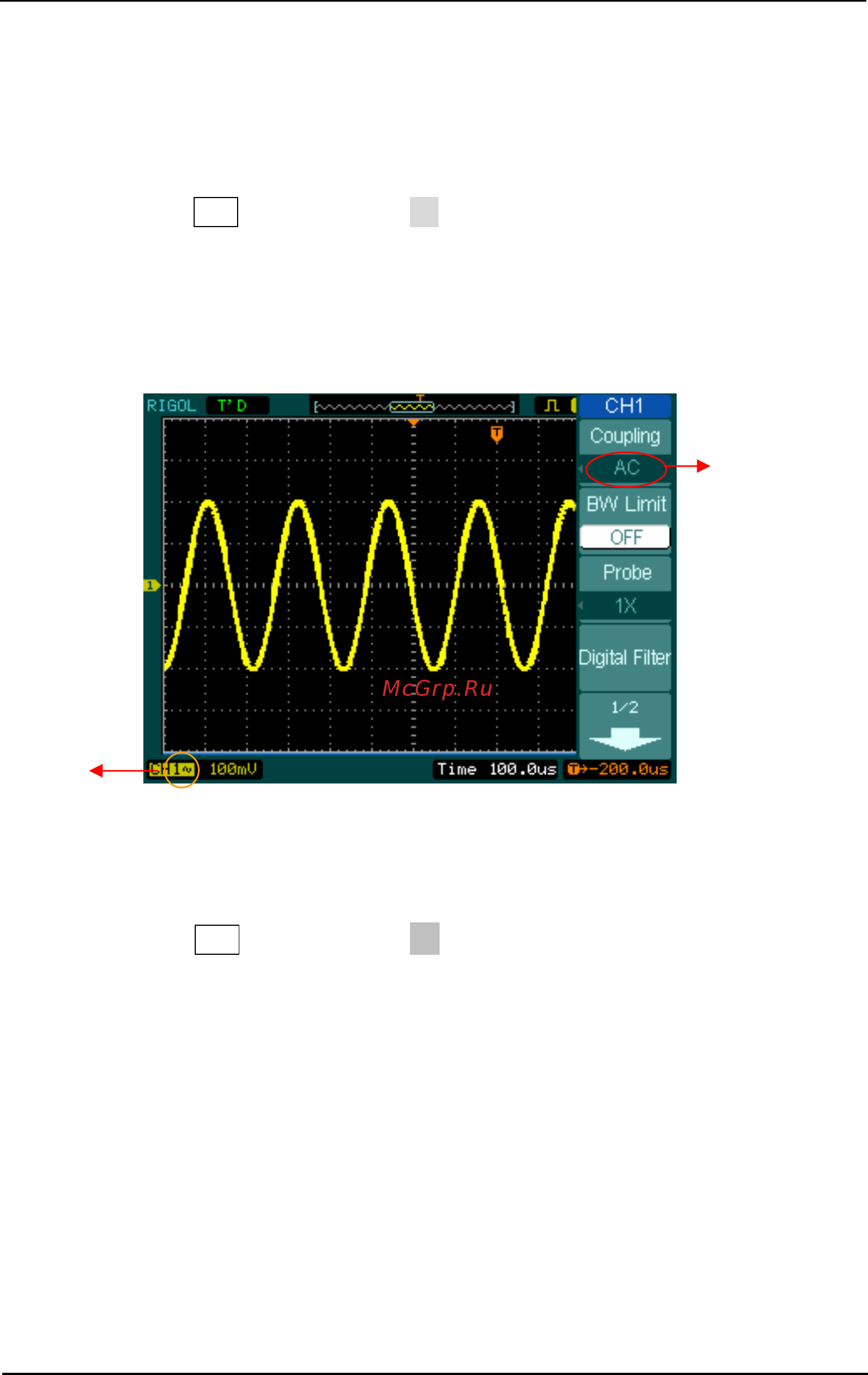

Осциллограмма сигнала показана на рисунке 2-3:
Нажмите кнопку CH1 ÆCoupling ÆDC для установки связи по постоянному
току для канала 1. Это позволит пропустить обе компоненты входного сигнала
постоянную и переменную.
Осциллограмма сигнала показана на рисунке 2-4:
Выбор связи по
переменному току
Индикатор
связи по
переменному
току
Рисунок 2-3
