RIGOL
© Авторское право RIGOL Technologies, Inc. 2006.
Руководство по эксплуатации, Серия DS1000
2-6

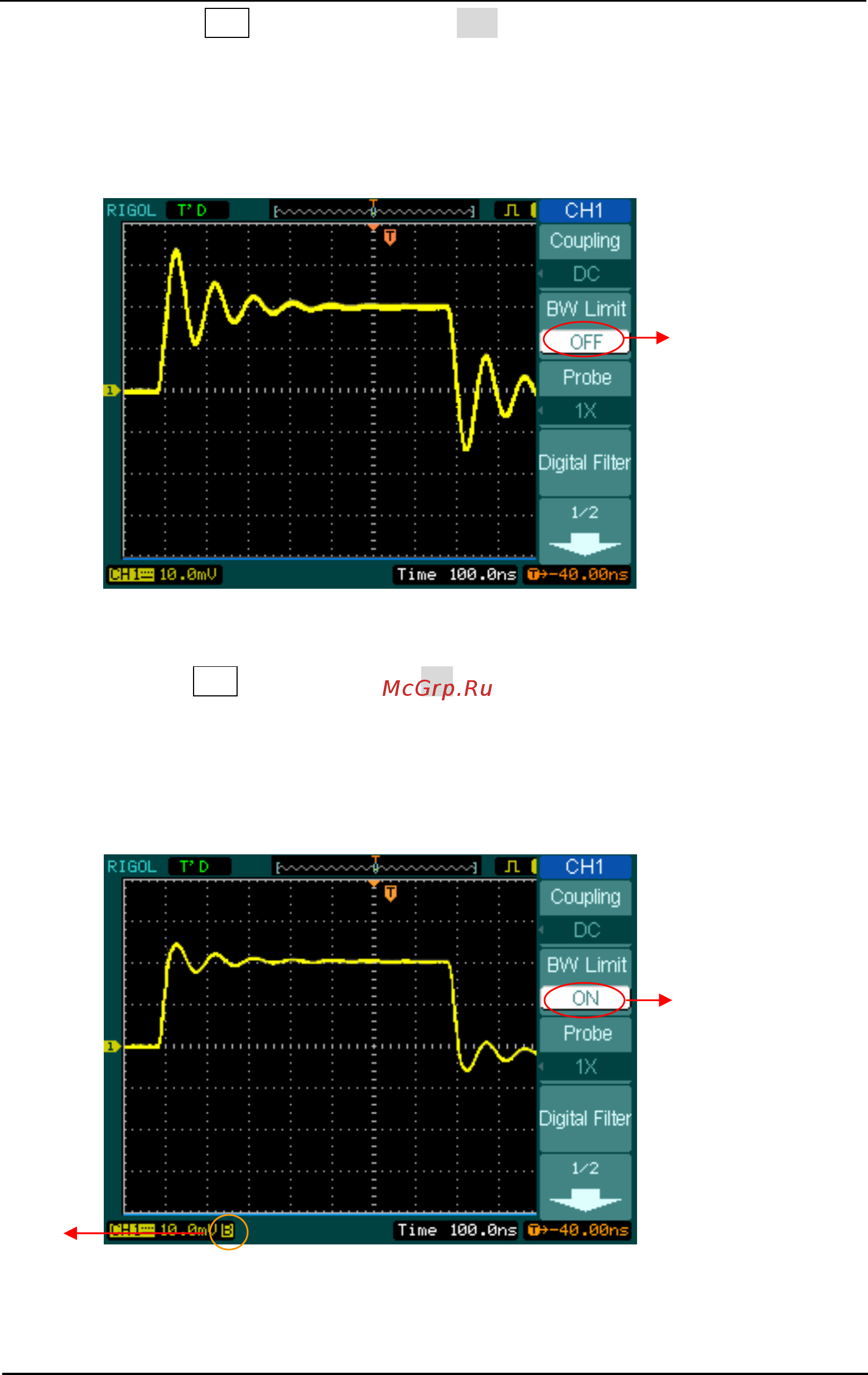

Нажмите кнопку CH1 Æ BW Limit ÆOFF для установки полной полосы
пропускания и использования максимальных возможностей осциллографа для
исследования высокочастотной компоненты сигнала.
Осциллограмма сигнала показана на рисунке 2-6:
Нажмите кнопку CH1 Æ BW Limit ÆON для установки ограничения верхней
границы полосы пропускания 20МГц и обрезания высокочастотной компоненты
сигнала выше 20МГц.
Осциллограмма сигнала показана на рисунке 2-7:
Включена
полная полоса
пропускания
Рисунок 2-6
Рисунок 2-7
Включена
ограничение
полосы
пропускания
20МГц.
Индикатор
ограничения
полосы
пропускания
20МГц.
