RIGOL
© Авторское право RIGOL Technologies, Inc. 2006.
Руководство по эксплуатации, Серия DS1000
2-33
Увеличение фрагмента
Увеличение фрагмента позволяет увеличивать на всю ширину экрана
участок основной осциллограммы. Вы можете использовать функцию
увеличения фрагмента для локализации и горизонтального растягивания
участка основной осциллограммы для более детального (при более высоком
горизонтальном разрешении) анализа сигнала. Используйте увеличение
фрагмента для растягивания участка основной осциллограммы, чтобы увидеть
больше количество деталей. Нужно
учитывать, что установка горизонтального
масштаба растянутого участка не может быть меньше коэффициента развертки
основной осциллограммы.

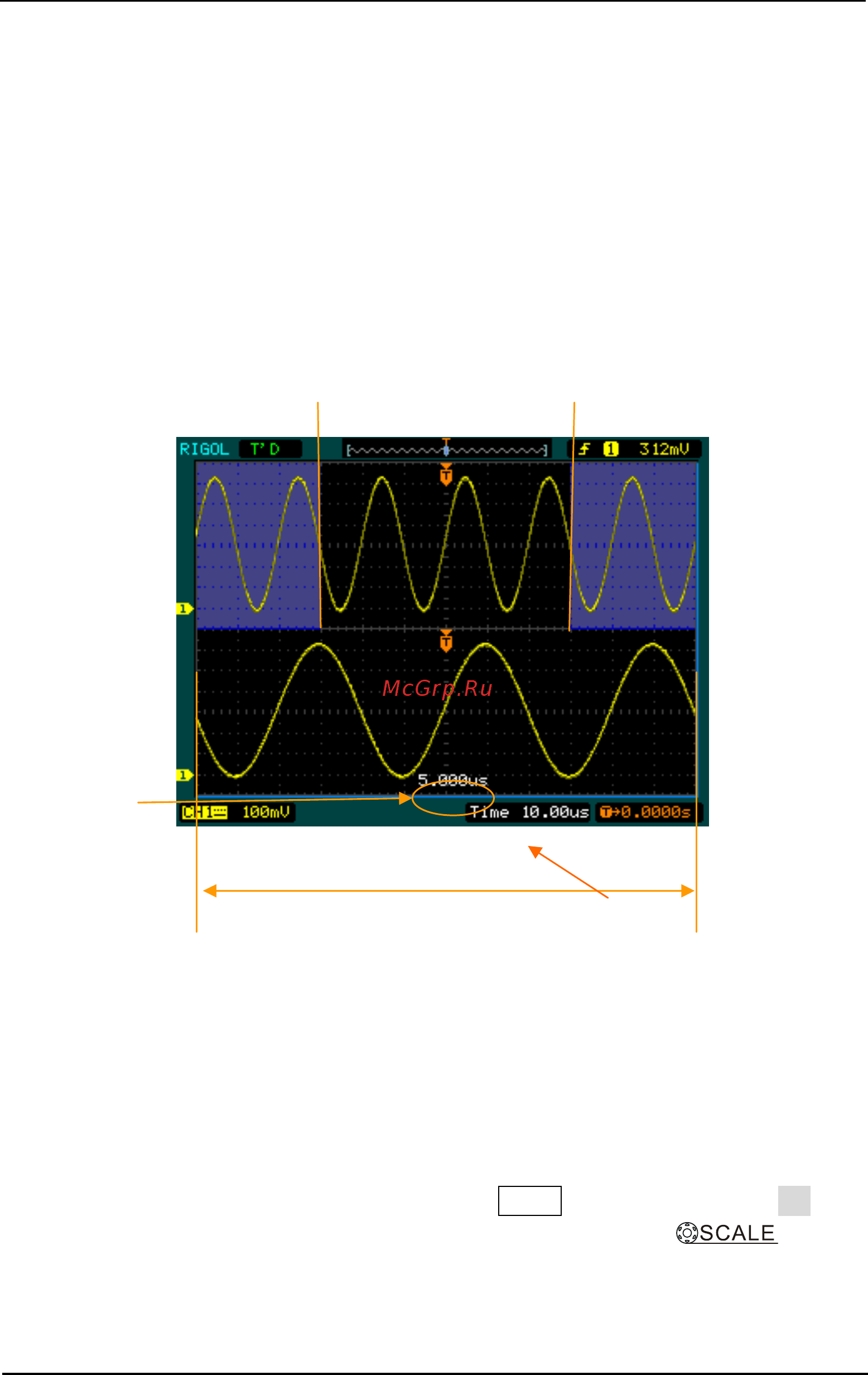

Рисунок 2-39. Окно увеличения фрагмента
Следующие инструкции покажут вам, как пользоваться увеличением
фрагмента.
1. Подключите к осциллографу источник сигнала и добейтесь стабильного
изображения.
2. Нажмите кнопку горизонтального меню MENU Æ Delayed Æ ON или
нажмите на ручку регулятора горизонтального масштаба , чтобы
войти в режим увеличения фрагмента.
Экран будет разделён на две части. Верхняя половина отображает окно
Участок осциллограмммы растянутый по горизонтали в нижнем окне
Растянутый участок осциллограмммы
Скорость развертки основной
осциллограммы
Скорость
развертки
растянутой
осциллограммы
