RIGOL
© Авторское право RIGOL Technologies, Inc. 2006.
Руководство по эксплуатации, Серия DS1000
2-46
первая)
Меню Установки Комментарии
Select
CH1
CH2
Установки запуска для канала 1
Установки запуска для канала 2
Type Pulse
Выберите запуск для канала по
длительности импульса
When
Выбор условий:
длительность положительного импульса
меньше чем…
длительность положительного импульса
больше чем…
длительность положительного импульса
равна…
длительность отрицательного импульса
меньше чем…
длительность отрицательного импульса
больше чем…
длительность отрицательного импульса
равна…

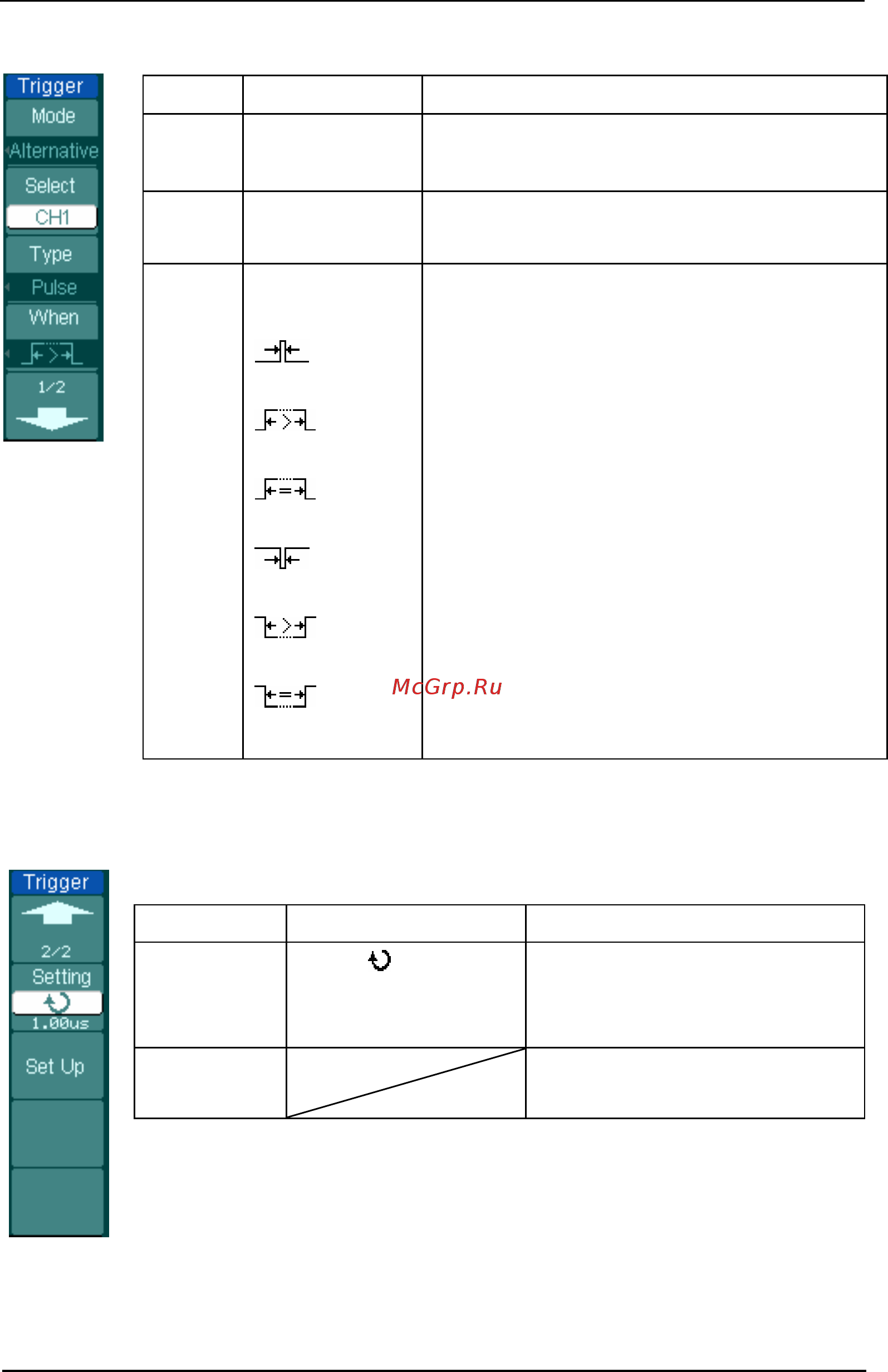

Рисунок 2-54 Таблица 2－30 (Тип запуска: по длительности импульса; часть
вторая)
Меню Установки Комментарии
Setting
<
длительности
импульса
>
Установите длительность
импульса
Set up
Для перехода к меню
установок см. табл.2-38
