104
parempoolsele küljele kasutage töödeldava detaili
tugevamaks fikseerimiseks ühtlasi alapiiret R. Alapiirde
paigaldamist on kirjeldatud eespool toodud lõigus
„Alapiire R".
HOIATUS:
• Keerake kinnitusrakise nuppu töödeldava
eseme korralikuks kinnitamiseks alati
päripäeva. Kui töödeldav ese pole korralikult
fikseeritud, võib ese saagimise käigus hakata
liikuma ja kahjustada saeketast, millega võib
kaasneda eseme eemalepaiskumine, kontrolli
kaotus masina üle ning tõsised vigastused.
• Kasutage õhukeste esemete nagu põrandaliistude
saagimiseks tõkise vastas alati horisontaalset
kinnitusrakist.
Hoidikud
Joon.36
Hoidikud võimaldavad töödeldavat detaili
horisontaalsuunas käepäraselt hoida ning neid saab
paigaldada mõlemale küljele. Libistage hoidiku vardad
lõpuni aluses olevatesse avadesse. Seejärel keerake
hoidikud korralikult kruvidega kinni.
HOIATUS:
• Saagimistäpsuse tagamiseks ja masina üle
kontrolli kaotamise vältimiseks toestage pikad
töödeldavad esemed alati nõnda, et need
oleksid eerungiplaadi pealispinnaga tasa.
Töödeldava eseme korralik toestamine hoiab ära
saeketta kiilumise ja võimalikud tagasilöögid, mis
võivad kaasa tuua tõsiseid vigastusi.
TÖÖRIISTA KASUTAMINE
NB!:
• Enne kasutamist vabastage kindlasti käepide
langetatud asendist, tõmmates kinnitustihvti välja.
• Ärge avaldage käepidemele lõikamisel liigset
survet. Ülemäärane surve võib põhjustada mootori
ülekoormust ja/või vähendada lõikamise tõhusust.
Suruge käepide alla ainult sujuva lõikamise
tagamiseks tarviliku jõuga ja nii, et tera kiirus
oluliselt ei väheneks.
• Lõike teostamiseks vajutage käepide õrnalt alla.
Kui käepidet suruda liiga tugevasti või
külgsuunalist jõudu rakendades, hakkab tera
vibreerima ja jätab töödeldavale detailile täkke
(saetäkke) ning lõike täpsus väheneb.
• Liuglõikamisel lükake kelku peatumata õrnalt
juhtpiirde poole. Kui kelk lõike teostamise ajal
peatada, siis jääb töödeldavale detailile täke ning
lõiketäpsus väheneb.
HOIATUS:
• Veenduge selles, et saeketas ei ole enne lüliti
sisselülitamist kokkupuutes töödeldava eseme
vms-ga.
Masina sisselülitamine juhul, kui saeketas on
töödeldava esemega kokkupuutes, võib
põhjustada tagasilööke ja tõsiseid vigastusi.

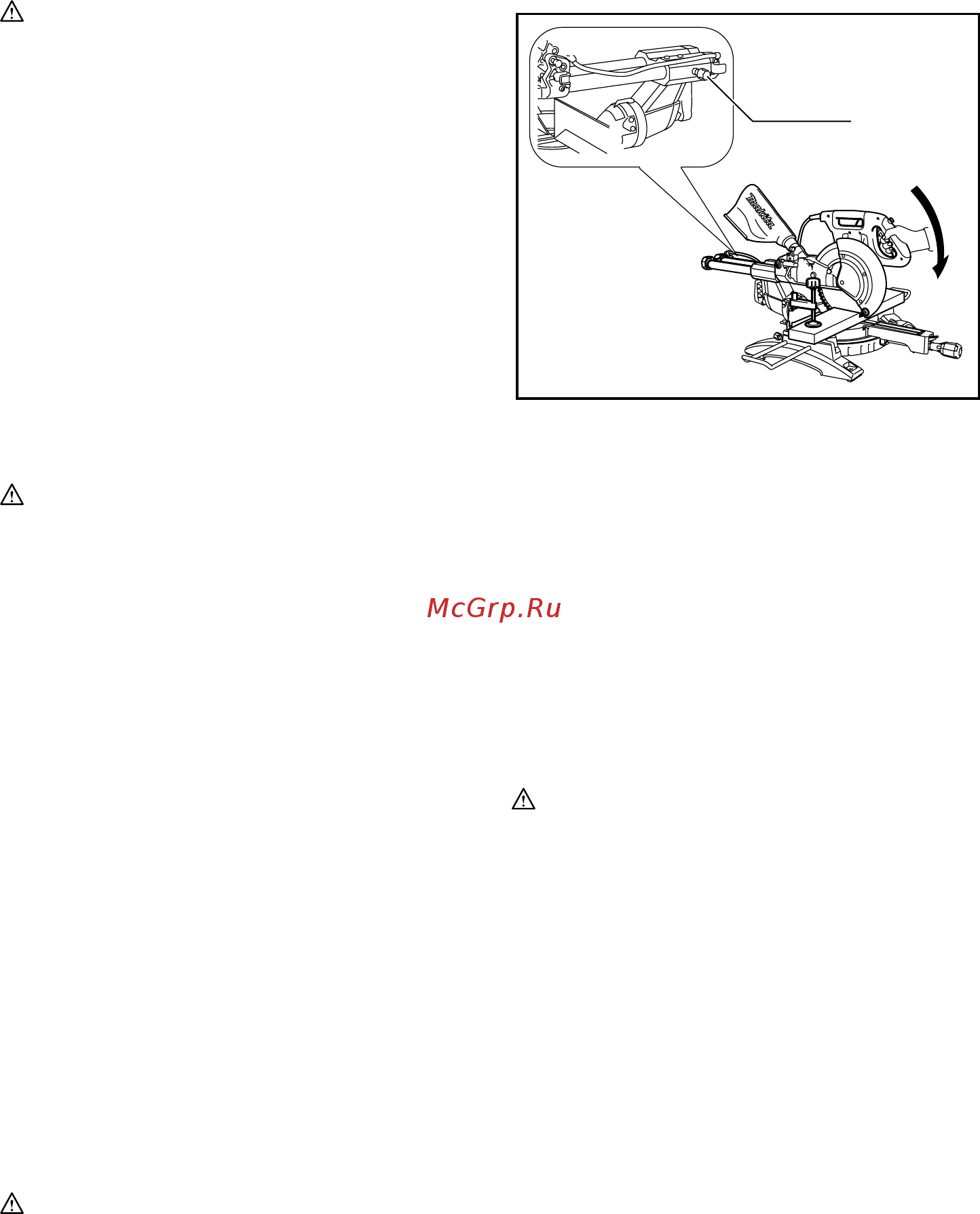

1. Presslõikamine (väikeste detailide lõikamine)
1
011409
Kuni 91 mm kõrguseid ja 70 mm laiuseid detaile
saab saagida järgneval viisil.
Lükake kelk lõpuni juhtpiirde suunas ja keerake
kinnituskruvi kelgu fikseerimiseks päripäeva kinni.
Kinnitage töödeldav ese korrektselt õiget tüüpi
kinnitusrakisega. Lülitage masin sisse (saeketas ei
tohi ikka veel detaili vastu puutuda) ning oodake
enne saeketta langetamist, kuni see saavutab
täiskiiruse. Seejärel langetage töödeldava detaili
lõikamiseks käepide madalaimasse asendisse. Kui
lõige on teostatud, lülitage tööriist välja ja
OODAKE TERA TÄIELIKU PEATUMISENI enne,
kui viite selle tagasi ülestõstetud asendisse.
HOIATUS:
• Keerake nuppu kindlalt päripäeva, et kelk töö
ajal ei liiguks. Nupu ebapiisav kinnitus võib
põhjustada võimaliku tagasilöögi, mis võib kaasa
tuua tõsise vigastuse.
1. Lukustuskruvi
