Makita LS1018L [22/128] Specifikationer
![Makita LS1018L [22/128] Specifikationer](/views2/1300927/page22/bg16.png)
22
SPECIFIKATIONER
Modell LS1018 / LS1018L
Bladdiameter 255 mm - 260 mm
Håldiameter
För alla länder utanför Europa 25,4 mm
För länder i Europa 30 mm
Max. sågkapacitet (H x B) med 260 mm i diameter
Vinkel för vinkelsågning
Geringsvinkel
45° (vänster) 0° 45° (höger)
0° 50 mm x 310 mm 91 mm x 310 mm 31 mm x 310 mm
45° 50 mm x 220 mm 91 mm x 220 mm 31 mm x 220 mm
60° (höger) - 91 mm x 153 mm -
Obelastat varvtal (min
-1
) 4 300
Endast lasertyp (LS1018L) Röd laser 650 nm, 1 mW (laserklass 2)
Mått (L x B x H) 825 mm x 536 mm x 633 mm
Vikt För alla länder utanför Europa………19,8 kg
För länder i Europa………………………………………19,9 kg
Säkerhetsklass /II
• På grund av vårt pågående program för forskning och utveckling kan dessa specifikationer ändras utan föregående meddelande.
• Specifikationerna kan variera mellan olika länder.
• Vikt i enlighet med EPTA-procedur 01/2003
END222-1

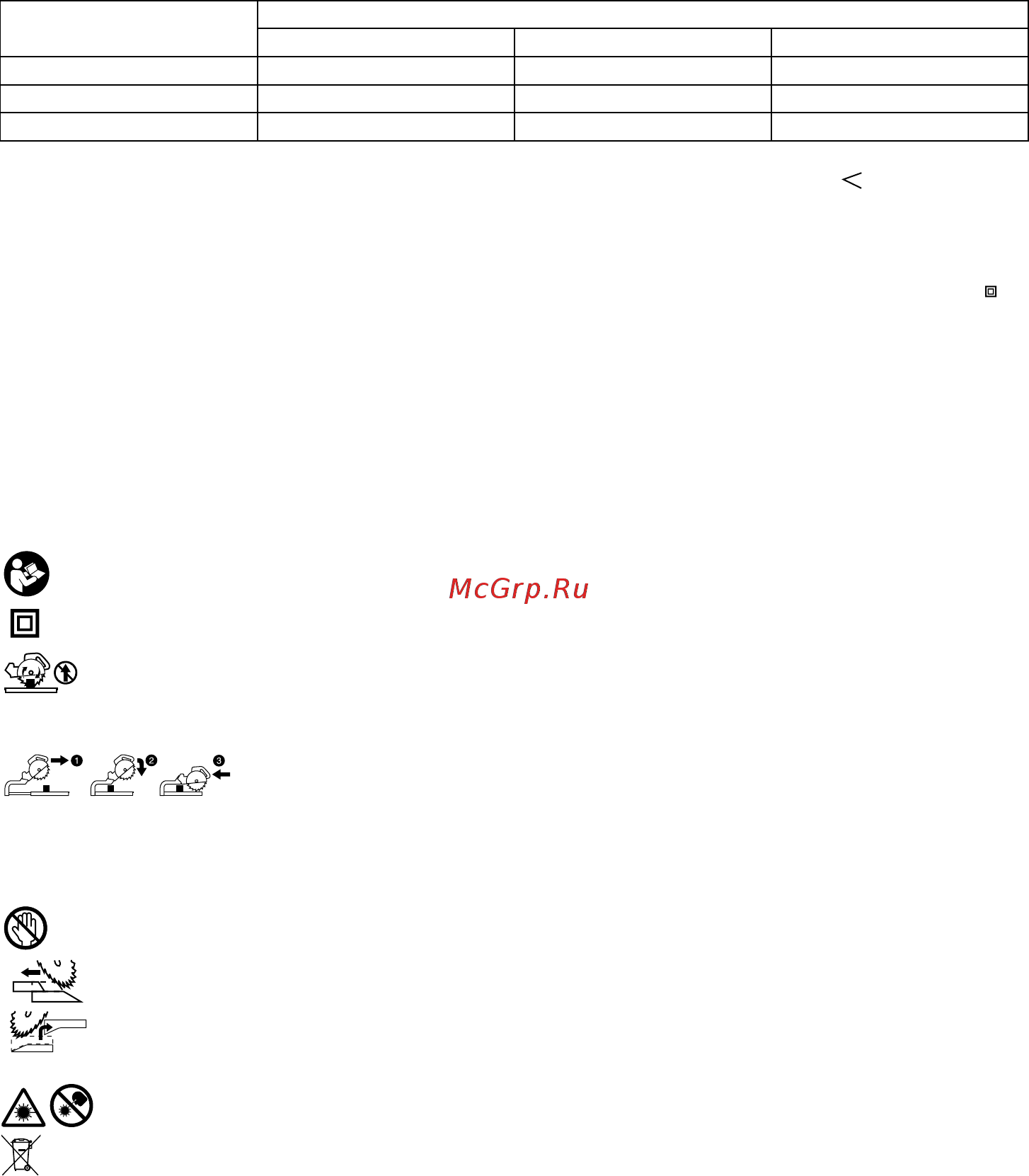

Symboler
Följande visar symbolerna som används för
utrustningen. Se till att du förstår innebörden innan du
använder borrmaskinen.
･ Läs bruksanvisningen.
･ DUBBEL ISOLERING
･ Undvik skador från flygande
materialrester genom att fortsätt hålla
ned såghuvudet efter sågningen tills
klingan har stannat helt.
･ Vid bakåtriktad sågning, dra först
löpvagnen ut så långt som möjligt, tryck
sedan ned handtaget, skjut sedan
löpvagnen mot anhållet.
･ Håll inte handen eller fingrarna i
närheten av sågbladet.
･ Justera de skjutbara anhållen bort från
klingan och klingskyddet.
･ Ta alltid bort HÖGER STÖDANHÅLL
vid vinkelsågning åt höger. I annat fall
kan användaren skadas allvarligt.
･ Titta aldrig in i laserstrålen. Direkt
laserljus kan skada ögonen.
･ Gäller endast inom EU
Elektrisk utrustning får inte kastas i
hushållsavfallet!
Enligt direktivet 2002/96/EC som avser
deponering av elektrisk och elektronisk
utrustning samt tillhörande föreskrifter i
det aktuella landets lagstiftning ska
uttjänt elektrisk utrustning sopsorteras
och lämnas till miljöstation för
återvinning.
ENE006-1
Användningsområde
Verktyget är avsett för exakt rät- och geringssågning i trä.
Med lämpliga sågblad kan man även såga i aluminium.
ENF002-1
Strömförsörjning
Maskinen får endast anslutas till nät med spänning som
anges på typplåten och med enfasig växelström. Den är
dubbelisolerad i enlighet med europeisk standard och
får därför också anslutas till ojordade vägguttag.
ENG905-1
Buller
Typiska A-vägda bullernivån är mätt enligt EN61029:
Ljudtrycksnivå (L
pA
): 97 dB(A)
Ljudtrycksnivå (L
WA
): 103 dB(A)
Mättolerans (K) : 3 dB(A)
Använd hörselskydd
ENG900-1
Vibration
Vibrationens totalvärde (tre-axlars vektorsumma) mätt
enligtEN61029:
Vibrationsemission (a
h
): 2,5 m/s
2
eller mindre
Mättolerans (K): 1,5 m/s
2
ENG901-1
•
Det deklarerade vibrationsemissionsvärdet har
uppmätts i enlighet med standardtestmetoden och
kan användas för jämförandet av en maskin med
