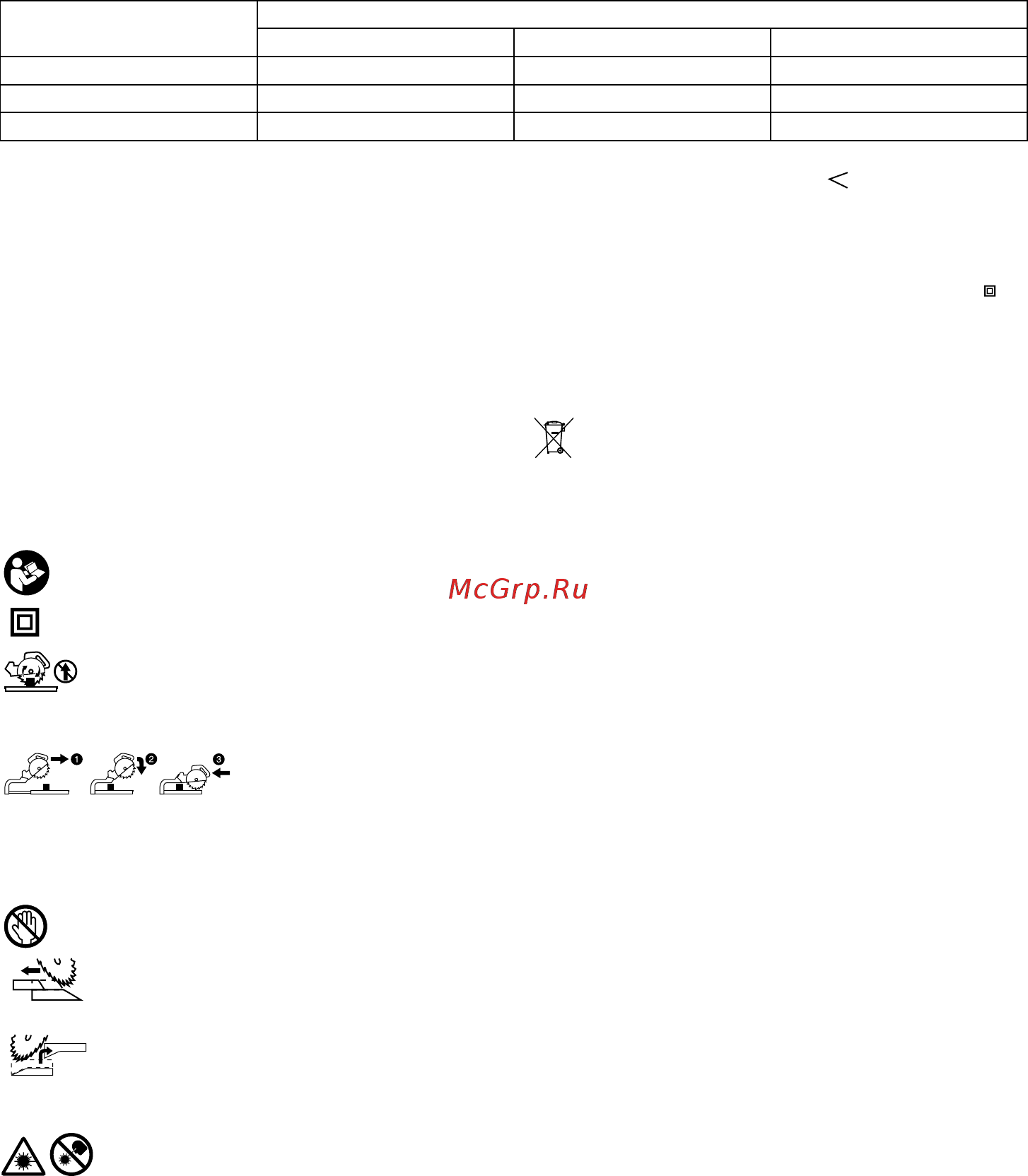

TEHNILISED ANDMED
Mudel LS1018 / LS1018L
Tera läbimõõt 255 mm - 260 mm
Augu läbimõõt
Kõik riigid väljaspool Euroopat 25,4 mm
Euroopa riigid 30 mm
Max lõikeulatus (K x L) läbimõõduga 260 mm
Fassettnurk
Eerunginurk
45° (vasak) 0° 45° (parem)
0° 50 mm x 310 mm 91 mm x 310 mm 31 mm x 310 mm
45° 50 mm x 220 mm 91 mm x 220 mm 31 mm x 220 mm
60° (parem) - 91 mm x 153 mm -
Ilma koormuseta kiirus (min
-1
) 4 300
Laseri tüüp (ainult LS1018FL) Punane laser 650 nm, 1 mW (laseri klass 2 )
Mõõtmed (P x L x K) 825 mm x 536 mm x 633 mm
Netomass Kõik riigid väljaspool Euroopat………19,8 kg
Euroopa riigid………………………………………19,9 kg
Kaitseklass /II
• Meie jätkuva teadus- ja arendustegevuse programmi tõttu võidakse siin antud tehnilisi andmeid muuta ilma ette teatamata.
• Tehnilised andmed võivad olla riigiti erinevad.
• Kaal vastavalt EPTA protseduurile 01/2003
END222-1
Sümbolid
Järgnevalt kirjeldatakse seadmetel kasutatavaid
tingmärke. Veenduge, et olete nende tähendusest aru
saanud enne seadme kasutamist.
･ Lugege kasutusjuhendit.
･ KAHEKORDNE ISOLATSIOON
･ Vältimaks lenduvate osakeste poolt
põhjustatud vigastusi, hoidke pärast
lõikamist saepea all, kuni saetera on
täielikult seiskunud.
･ Kui teostate lõikamist kelk-mehhanismi
abil, tõmmake esmalt kelk täielikult välja
ja vajutage käepide alla, seejärel
tõugake kelku juhtpiirde suunas.
･ Ärge asetage kätt ega sõrmi lõiketera
lähedusse.
･ Seadke liikuvad piirded nii, et need ei
puutuks lõiketera vastu, ning
reguleerige lõiketera kaitse õigesti.
･ Eemaldage alati ABIJUHTJOONLAUD
R, kui teostate paremale kaldu lõikamisi.
Selle nõude eiramine võib põhjustada
operaatorile tõsise kehavigastuse.
･ Ärge vaadake kunagi laserkiirtesse.
Otsene laserkiir võib kahjustada teie
silmi.
･ Üksnes EL riikides
Ärge visake elektriseadmeid ära koos
majapidamise jäätmetega!
Vastavalt Euroopa Parlamendi ja
nõukogu direktiivile 2002/96/EÜ elektri-
ja elektroonikaseadmete jäätmete kohta
ning selle rakendamisele kooskõlas
siseriikliku õigusega, tuleb kasutatud
elektriseadmed koguda kokku eraldi ja
tagastada keskkonnasõbralikku
jäätmete töötlemisega tegelevasse
ettevõttesse.
ENE006-1
Ettenähtud kasutamine
Tööriist on ette nähtud puidu täpseks sirgjooneliseks ja
faasimiseks. Sobivate saeteradega on võimalik saagida
ka alumiiniumi.
ENF002-1
Toide
Tööriista võib ühendada ainult selle andmesildil näidatud
pingele vastava pingega toiteallikaga ning seda saab
kasutada ainult ühefaasilisel vahelduvvoolutoitel. Tööriist
on vastavalt Euroopa standardile kahekordse
isolatsiooniga ning seega võib seda kasutada ka ilma
maandusjuhtmeta pistikupessa ühendatult.
ENG905-1
Müra
Tüüpiline A-korrigeeritud müratase vastavalt EN61029:
Helirõhu tase (L
pA
) : 97 dB(A)
Helisurve tase (L
WA
) : 103 dB(A)
Määramatus (K) : 3 dB(A)
Kandke kõrvakaitsmeid
