75
izraisīt atsitienu, kas var radīt nopietnus
ievainojumus.

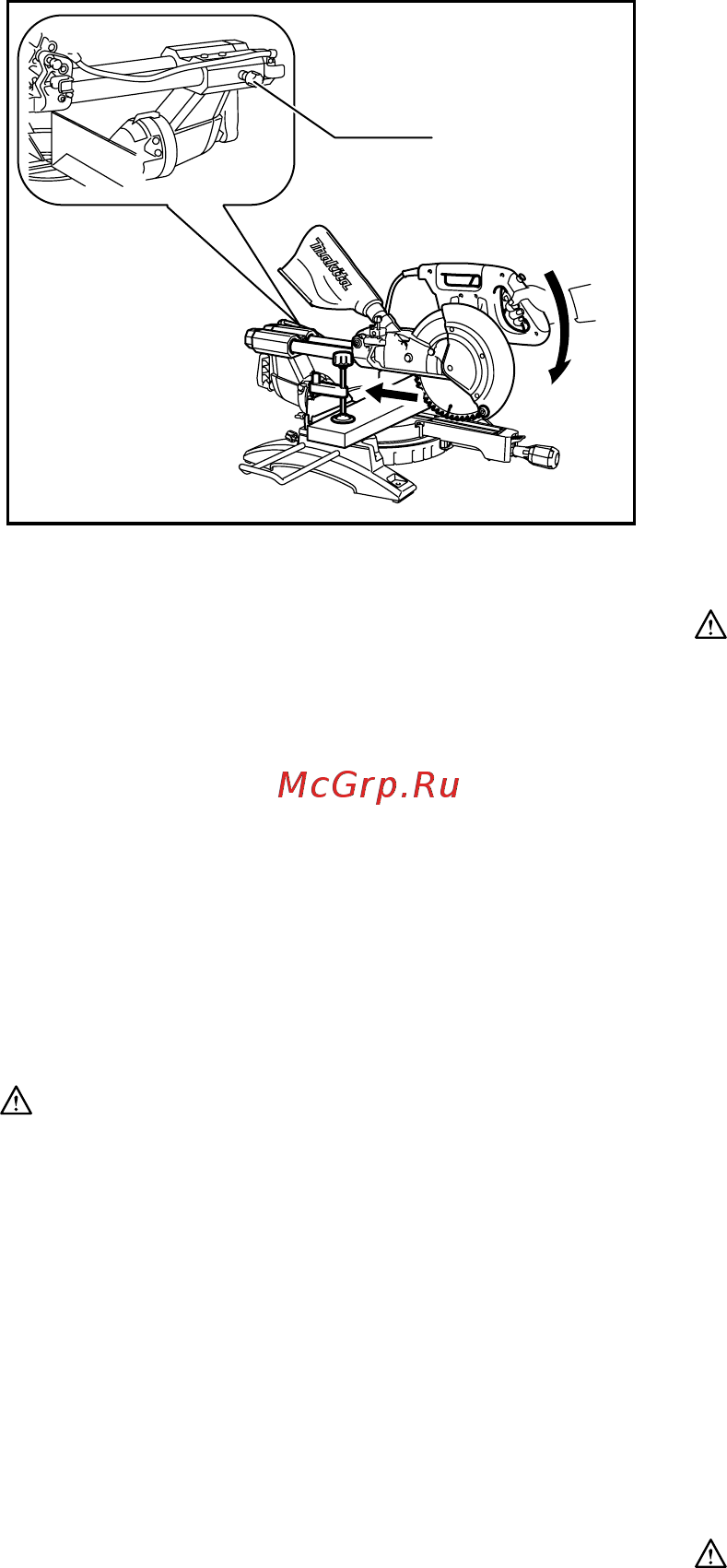

2. Zāģēšana ar virzīšanu (spiešanu) (zāģējot
platus materiālus)
1
011410
Pretēji pulksteņrādītāja virzienam atskrūvējiet
atdures skrūvi, lai atbalstu varētu brīvi virzīt. Ar
pareizo skrūvspīļu veidu nostipriniet apstrādājamo
materiālu. Pavelciet atbalstu virzienā pret sevi līdz
galam. Ieslēdziet darbarīku, asmenim
nesaskaroties ar virsmu, un nogaidiet, kamēr
asmens darbojas ar pilnu jaudu. Nospiediet uz leju
rokturi un BĪDIET ATBALSTU VADOTNES
IEROBEŽOTĀJA VIRZIENĀ UN CAURI
APSTRĀDĀJAMAJAM MATERIĀLAM. Kad
zāģēšana ir pabeigta, izslēdziet darbarīku un
NOGAIDIET, LĪDZ ASMENS IR PILNĪBĀ
PĀRSTĀJIS DARBOTIES pirms atgriežat to
atpakaļ pilnībā paceltajā stāvoklī.
BRĪDINĀJUMS:
• Vienmēr, kad tiek veikta slīdes zāģēšana,
vispirms pavelciet atbalstu pilnībā pret sevi un
pilnībā nospiediet rokturi, tad virziet atbalstu
pret vadotni. Nesāciet zāģēšanu, ja atbalsts
pilnībā nav pavilkts pret sevi. Ja veicat slīdes
zāģēšanu, nepavelkot atbalstu pilnībā pret sevi,
var rasties neparedzēts atsitiens un izraisīt
nopietnus ievainojumus.
• Nekad neveiciet slīdes zāģēšanu, velkot
atbalstu pret sevi. Ja zāģēšana laikā atbalstu velk
pret sevi, var izraisīt neparedzētu atsitienu, kas var
radīt nopietnus ievainojumus.
• Nekad neveiciet slīdes zāģēšanu, ja rokturis ir
bloķēts zemākajā stāvoklī.
• Asmenim griežoties, nekad neatskrūvējiet
atdures skrūvi, ar ko piestiprināts atbalsts.
Vaļīgs atbalsts zāģēšanas laikā var izraisīt
neparedzētu atsitienu, kas var radīt nopietnus
ievainojumus.
3. Zāģēšana leņķī
Skatiet iepriekš sadaļu „Zāģēšanas leņķa
noregulēšana".
4. Slīpleņķa zāģēšana
Att.37
Atbrīvojiet sviru un, lai uzstādītu slīpo leņķi,
sasveriet zāģa asmeni (skatiet iepriekš sadaļu
„Slīpā leņķa noregulēšana"). Obligāti vēlreiz no
jauna cieši pievelciet sviru, lai droši nostiprinātu
izvēlēto slīpo leņķi. Ar skrūvspīlēm nostipriniet
apstrādājamo materi
ālu. Pārbaudiet, vai atbalsts ir
pavilkts atpakaļ operatora virzienā līdz galam.
Ieslēdziet darbarīku, asmenim nesaskaroties ar
virsmu, un nogaidiet, kamēr asmens darbojas ar
pilnu jaudu. Tad uzmanīgi nolaidiet rokturi līdz
viszemākajam stāvoklim, spiežot paralēli asmenim,
un, LAI ZĀĢĒTU APSTRĀDĀJAMO MATERIĀLU,
BĪDIET ATBALSTU VADOTNES IEROBEŽOTĀJA
VIRZIENĀ. Kad zāģēšana ir pabeigta, izslēdziet
darbarīku un NOGAIDIET, LĪDZ ASMENS IR
PILNĪBĀ PĀRSTĀJIS DARBOTIES pirms atgriežat
to atpakaļ pilnībā paceltajā stāvoklī.
BRĪDINĀJUMS:
• Pēc asmens iestatīšanas slīpai zāģēšanai un
pirms darbarīka izmantošanas nodrošiniet, lai
atbalsts un asmens brīvi virzās visā paredzētā
zāģējuma diapazonā. Atbalsta vai asmens
gājiena kavēšana zāģēšanas laikā var izraisīt
atsitienu un nopietnus ievainojumus.
• Veicot slīpu zāģēšanu, neturiet rokas asmens
ceļā. Asmens leņķis var lietotājam sniegt citu
priekšstatu par asmens īsto ceļu zāģēšanas laikā,
un saskarsme ar asmeni izraisa nopietnus
ievainojumus.
• Asmeni nedrīkst pacelt, pirms tas ir pilnībā
apstājies. Slīpās zāģēšanas laikā nozāģētais
gabals var atrasties pie asmens. Ja paceļ rotējošu
asmeni, nozāģēto gabalu asmens var izmest gaisā,
sadrumstalojot materiālu, kas var izraisīt nopietnus
ievainojumus.
PIEZĪME:
• Spiežot rokturi uz leju, spiediet paralēli asmenim.
Ja spiedīsiet perpendikulāri pagriežamajai
pamatnei vai ja zāģējot mainīsiet spiešanas
virzienu, zāģis vairs nesazāģēs precīzi.
•
Pirms veikt slīpo zāģēšanu var būt nepieciešams
noregulēt augšējo un apakšējo ierobežotāju.
Skatiet sadaļu „Vadotnes ierobežotāja
regulēšana”.
UZMANĪBU:
• Apakšējo ierobežotāju R vienmēr virziet vai
noņemiet tādā veidā, lai, veicot slīpo zāģēšanu pa
labi, tas netraucētu nevienai atbalsta daļai.
1. Atdures skrūve
