90

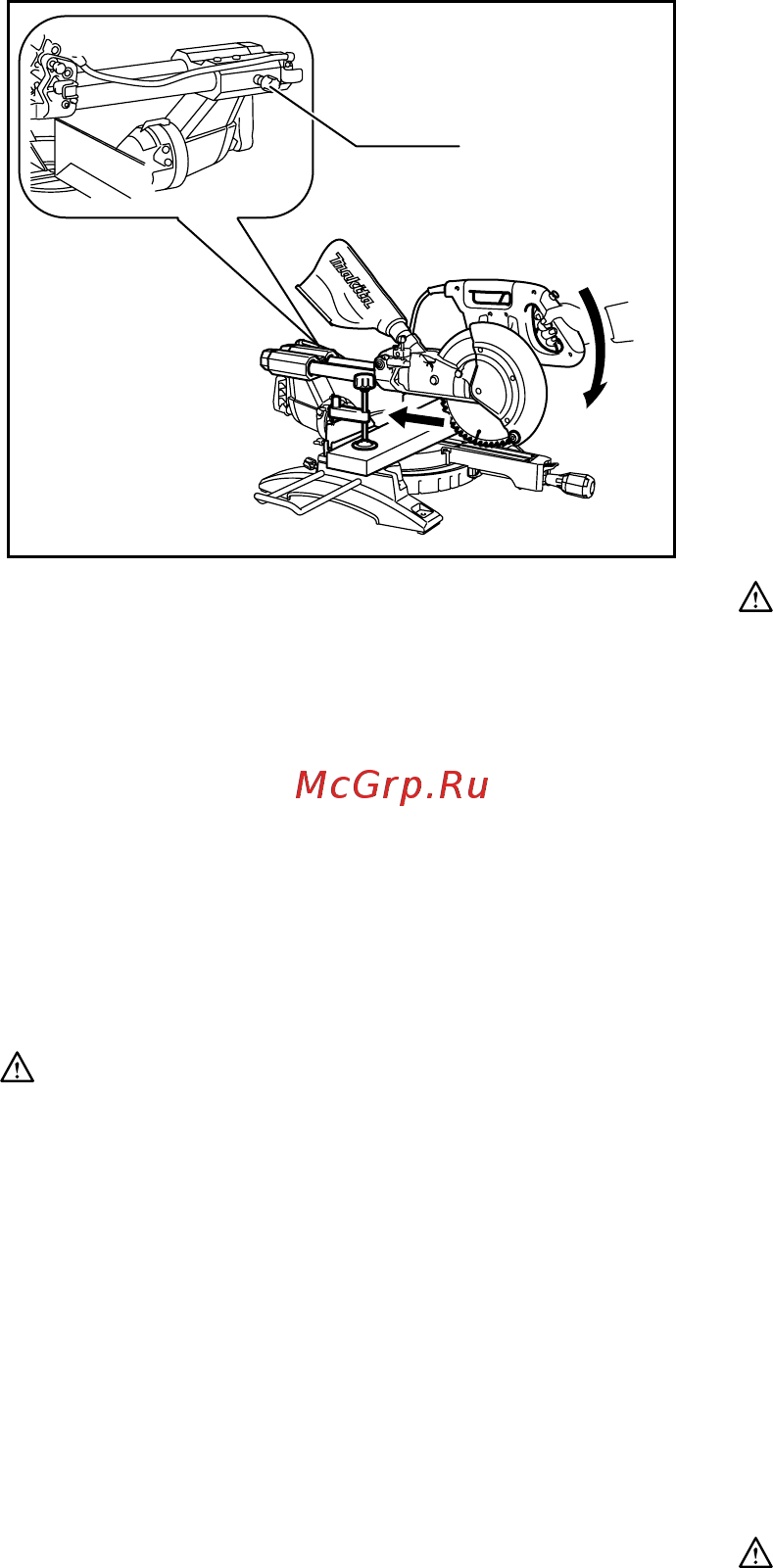

2. Pjovimas slenkant (stumiant) ruošinį (plačių
ruošinių pjovimas)
1
011410
Atlaisvinkite fiksavimo varžtą, sukdami prieš
laikrodžio rodyklę, kad galėtumėte lengvai slinkti
suportą. Suspauskite ruošinį tinkamos rūšies
spaustuvais. Iki galo link savęs patraukite suportą.
Įjunkite įrankį – pjovimo diskas neturi liesti ruošinio
– ir palaukite, kol jis pradės suktis visu greičiu.
Nuspauskite rankenėlę ir STUMKITE SUPORTĄ
LINK KREIPTUVO BEI PJAUKITE RUOŠINĮ.
Pabaigę pjauti, išjunkite įrankį ir, prieš atkeldami
diską, PALAUKITE, KOL JIS VISIŠKAI NUSTOS
SUKTIS.
ĮSPĖJIMAS:
• Atlikdami pjovimą slenkant, pirmiausiai iki galo
patraukite suportą link savęs ir nuspauskite
rankenėlę į žemiausią padėtį, po to stumkite
suportą kreiptuvo link. Niekada nepradėkite
pjauti iki galo nepatraukę suporto link savęs.
Jeigu pradėsite pjauti iki galo nepatraukę suporto
link savęs, gali įvykti atatranka, kuri gali sąlygoti
sunkų susižeidimą.
• Niekada nebandykite atlikti pjūvį slenkant,
traukdami suportą link savęs. Pjovimo metu
traukiant suportą link savęs, gali netikėtai įvykti
atatranka, kuri gali sąlygoti sunkų susižeidimą.
• Niekad nepjaukite slinkdami, jeigu rankenėlė
užfiksuota žemiausioje padėtyje.
• Niekada neatlaisvinkite fiksavimo varžto,
tvirtinančio suportą, kai diskas sukasi. Pjovimo
metu atlaisvintas suportas gali sukelti netikėtą
atatranką, kuri gali sąlygoti sunkų susižeidimą.
3. Įžambus pjovimas
Žr. anksčiau aprašytą skyrių „Įžambaus kampo
nustatymas".
4. Įstrižasis pjovimas
Pav.37
Norėdami nustatyti įstrižą kampą, atlaisvinkite
svirtelę ir pakreipkite pjovimo diską (žr. anksčiau
aprašytą skyrių „Įstrižo kampo nustatymas").
Patikrinkite, ar nustatę pasirinktą įstrižą kampą,
tvirtai užveržėte svirtelę. Suspauskite ruošinį
spaustuvais. Suportas turi būti iki galo atitrauktas
link operatoriaus. Įjunkite įrankį - pjovimo diskas
neturi liesti ruošinio - ir palaukite, kol jis pradės
suktis visu greičiu. Po to atsargiai nuleiskite
rankenėlę į žemiausią padėtį, tuo pačiu metu
lygiagrečiai spausdami pjovimo diską ir,
NORĖDAMI PRADĖTI PJAUTI RUOŠINĮ,
STUMKITE SUPORTĄ LINK KREIPTUVO.
Pabaigę pjauti, išjunkite įrankį ir, prieš atkeldami
diską, PALAUKITE, KOL JIS VISIŠKAI NUSTOS
SUKTIS.
ĮSPĖJIMAS:
• Nustatę diską įstrižam pjūviui, prieš pradėdami
naudoti įrankį, visada patikrinkite, ar suportas
ir pjovimo diskas nevaržomai juda visose
pjūvio ribose. Jeigu pjovimo metu suporto arba
disko judėjimas bus sutrikdytas, gali įvykti
atatranka, galinti sukelti sunkų sužalojimą.
• Atlikdami įstrižuosius pjūvius, laikykite rankas
atokiai nuo disko judėjimo kelio. Diskas gali
judėti kitokiu nei įprasta kampu ir supainioti
operatorių, o prisilietus prie pjovimo disko, galima
sunkiai susižeisti.
• Pjovimo disko negalima atkelti tol, kol jis
visiškai nesustos. Atliekant įstrižą pjūvį,
nupjautoji ruošinio dalis gali atsiremti į diską.
Jeigu diskas pakeliamas, kai pjovimo diskas dar
sukasi, diskas gali sviesti nupjautą dalį ir suskaldyti
medžiagą į atplaišas, kurios gali sunkiai sužeisti.
PASTABA:
• Nuspausdami rankenėlę žemyn, kartu spauskite ir
pjovimo diską. Jeigu jėga naudojama statmenai
sukiojamam pagrindui arba jeigu spaudimo kryptis
pjovimo metu pasikeičia, pjūvis bus netikslus.
• Prieš atliekant įstrižus pjūvius, gali prireikti
pareguliuoti viršutinį ir apatinį kreiptuvus. Žr.
skyrių „Kreiptuvo reguliavimas“.
DĖMESIO:
• Visuomet nuimkite papildomą kreiptuvą „R", kad
atliekant dešiniuosius įstrižus pjūvius, jis
netrukdytų jokiai suporto daliai.
5. Kombinuotasis pjovimas
Kombinuotasis pjovimas - tai procesas, kai
ruošinys tuo pačiu metu pjaunamas įstrižu ir
įžambiu kampu. Kombinuotąjį pjovimą galima atlikti
lentelėje nurodytais kampais.
1. Fiksavimo varžtas
