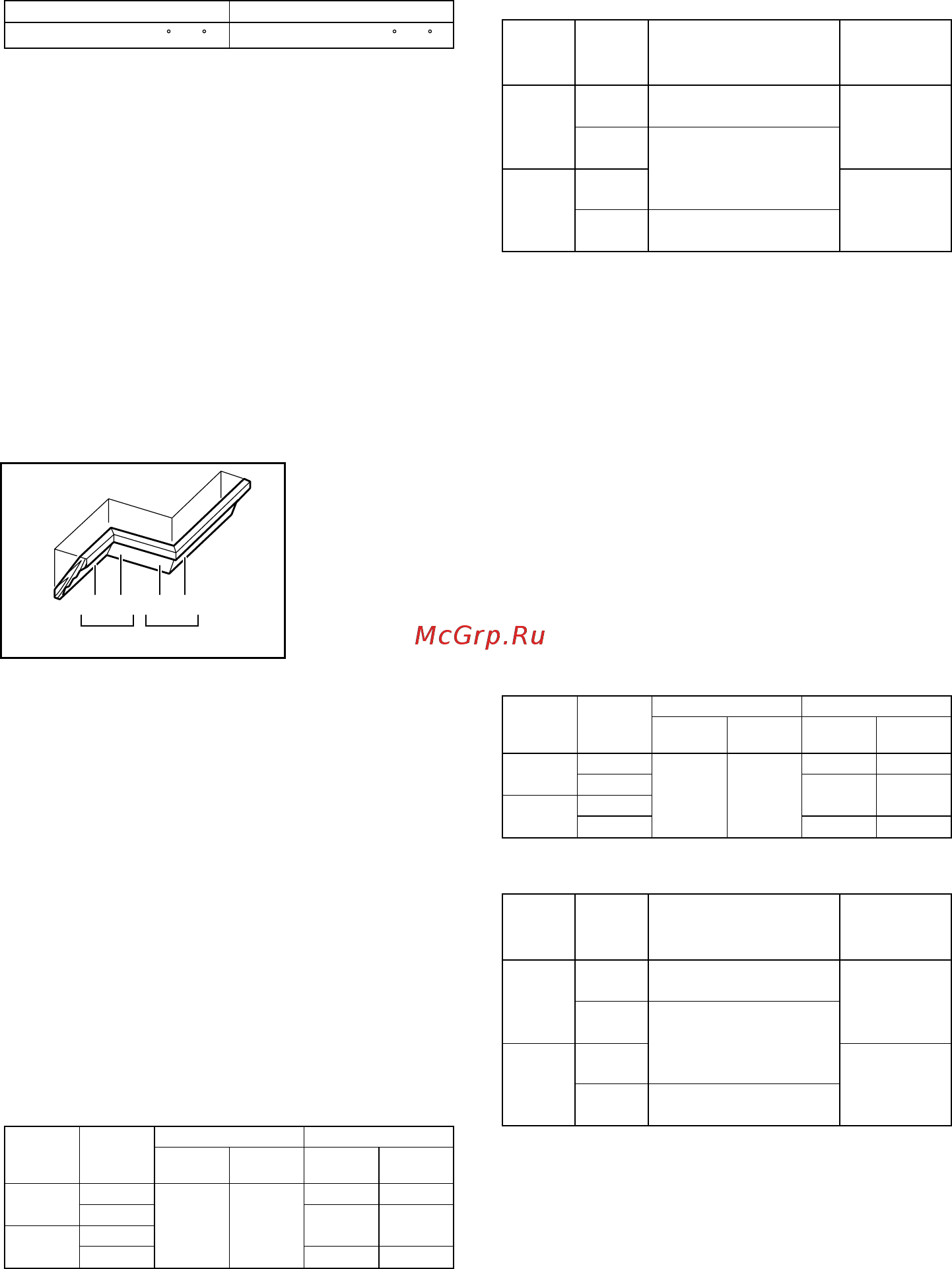

46
Gjæringsvinkel Skjæringsvinkel
Venstre og høyre 0 - 45Venstre og høyre 0 - 45
009713
Når du utfører kombisaging, finner du forklaringer i
"Pressaging", "Skyvesaging", "Gjærsaging" og
"Skråskjæring".
6. Sage profillister og hulkillister
Profillister og hulkillister kan sages på en
gjæringssag for kombinasjonssaging, med listene
lagt flatt på dreiefoten.
Det finnes to vanlige typer profillist og en vanlig
type hulkillist; profillist med 52/38° veggvinkel,
profillist med 45° veggvinkel og hulkillist med 45°
veggvinkel. Se figurene.
Fig.38
Listene kan kappes til å passe til "innvendige" 90°
hjørner ((1) og (2) på fig. A) og "utvendige" 90°
hjørner ((3) og (4) på fig. A).
(1) (2) (3)(4)
1 2
Fig. A
001556
Fig.39
Måling
Mål vegglengden og juster arbeidsemnet på bordet,
så du kan kappe til kontaktflaten mot veggen til
ønsket lengde. Pass alltid på at den kappede
arbeidsemnelengden på baksiden av
arbeidsemnet er like lang som den aktuelle
vegglengden. Juster kappelengden for vinkelen av
snittet. Bruk alltid flere biter til testkapping for å
kontrollere snittvinklene.
Når du sager profillister og hulkillister må du stille
inn gjæringsvinklene i vertikalplanet og
horisontalplanet som vist i tabell (A), og plassere
listene på overflaten av sagfoten, som vist i tabell
(B).
Venstre gjæringssnitt i vertikalplanet
Listposisjon
på fig. A
Skjæringsvinkel Gjæringsvinkel
For utvendig
hjørne
For innvendig
hjørne
52/38° type 45° type
Høyre 31,6°
45° type
Venstre 33,9°
Venstre 30°
52/38° type
Venstre 31,6° Venstre 35,3°
Høyre 35,3°
Høyre 35,3°Høyre 31,6°
(1)
(2)
(3)
(4)
Bord (A)
006361
Listposisjon
på fig. A
Kanten av listen mot føringsvernet
(1)
Kontaktflaten mot taket skal
ligge an mot føringsvernet.
Kontaktflaten mot taket skal
ligge an mot føringsvernet.
For utvendig
hjørne
Den ferdige listen vil
være på venstre
side av bladet.
Den ferdige listen vil
være på høyre side
av bladet.
For innvendig
hjørne
Kontaktflaten mot veggen skal
ligge an mot føringsvernet.
Ferdig list
(2)
(3)
(4)
Bord (B)
006362
Eksempel:
Ved saging av profillist med 52/38° vinkel for
posisjon (1) på fig. A:
• Vipp og fest innstillingen for gjæring i
vertikalplanet på 33,9° VENSTRE.
• Juster og fest innstillingen for gjæring i
horisontalplanet på 31,6° HØYRE.
•
Legg profillisten med dens brede
baksideoverflate (skjult) ned på
dreiefoten, med KONTAKTFLATEN
MOT TAKET mot føringsvernet til
sagen.
• Det ferdige stykket som skal brukes, vil
alltid befinne seg til VENSTRE for
bladet etter at snittet er utført.
Høyre gjæringssnitt i vertikalplanet
Listposisjon
på fig. A
Skjæringsvinkel Gjæringsvinkel
For utvendig
hjørne
For innvendig
hjørne
52/38° type 45° type
Høyre 31,6°
45° type
Høyre 33,9° Høyre 30°
52/38° type
Venstre 31,6° Venstre 35,3°
Høyre 35,3°
Høyre 35,3°Høyre 31,6°
(1)
(2)
(3)
(4)
Bord (A)
006363
Listposisjon
på fig. A
Kanten av listen mot føringsvernet
(1)
For utvendig
hjørne
For innvendig
hjørne
Ferdig list
(2)
(3)
(4)
Bord (B)
Den ferdige listen
vil være på venstre
side av bladet.
Den ferdige listen
vil være på høyre
side av bladet.
Kontaktflaten mot veggen skal
ligge an mot føringsvernet.
Kontaktflaten mot veggen skal
ligge an mot føringsvernet.
Kontaktflaten mot taket skal
ligge an mot føringsvernet.
006364
Eksempel:
Ved saging av profillist med 52/38° vinkel for
posisjon (1) på fig. A:
• Vipp og fest innstillingen for gjæring i
vertikalplanet på 33,9° HØYRE.
• Juster og fest innstillingen for gjæring i
horisontalplanet på 31,6° HØYRE.
• Legg profillisten med dens brede
baksideoverflate (skjult) ned på
1. Innvendig hjørne
2. Utvendig hjørne
