121
обрабатываемой детали останется след, а
точность резки будет снижена.
ПРЕДУПРЕЖДЕНИ:
• Перед включением выключателя убедитесь,
что диск и т. д. не касается детали.
Включение инструмента, когда диск касается
детали, может привести к возникновению
отдачи и тяжелым травмам.

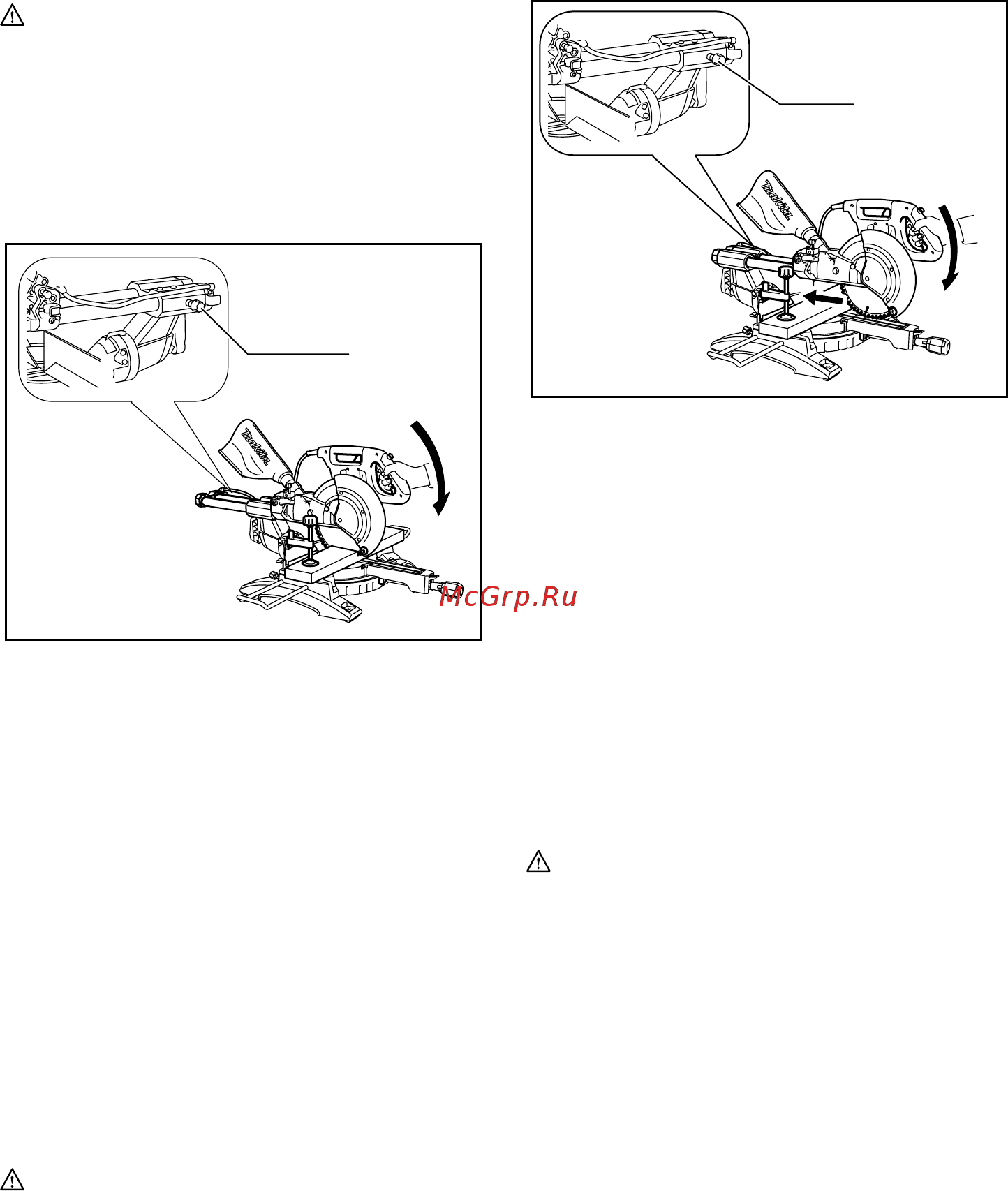

1. Резка с нажимом (резка небольших
деталей)
1
011409
Детали до 91 мм высотой и 70 мм шириной
можно обрезать следующим образом.
Подайте каретку по направлению к ограждению
направляющей до упора и затяните стопорный
винт по часовой стрелке, чтобы зафиксировать
каретку. Правильно закрепите деталь в тисках
соответствующего типа. Включите инструмент -
при этом режущий диск не должен
соприкасаться с обрабатываемой деталью - и
перед
тем, как опустить диск, дождитесь, пока
он не наберет максимальные обороты. Затем
плавно опустите ручку в крайнее нижнее
положение, чтобы распилить обрабатываемую
деталь. По завершении распиливания
выключите инструмент и ДОЖДИТЕСЬ
ПОЛНОГО ОСТАНОВА РЕЖУЩЕГО ДИСКА
перед тем, как перевести его в крайнее верхнее
положение.
ПРЕДУПРЕЖДЕНИ:
• Для того чтобы предотвратить
перемещение каретки во время работы,
хорошо затяните ручку, повернув ее по
часовой стрелке. Недостаточное затягивание
ручки может вызвать отдачу и привести к
тяжелым травмам.
2. Скользящая резка (с проталкиванием)
(резка широких деталей)
1
011410
Ослабьте стопорный винт против часовой
стрелки таким образом, чтобы каретка
свободно перемещалась. Закрепите деталь в
тисках соответствующего типа. Подайте на себя
каретку полностью. Включите инструмент - при
этом режущий диск не должен соприкасаться с
обрабатываемой деталью - и дождитесь пока он
не наберет максимальные обороты. Нажмите
на ручку вниз и ПОДАЙТЕ КАРЕТКУ К
ОГРАЖДЕНИЮ НАПРАВЛЯЮЩЕЙ ЧЕРЕЗ
ОБРАБАТЫВАЕМУЮ ДЕТАЛЬ. По завершении
распиливания выключите инструмент и
ДОЖДИТЕСЬ ПОЛНОГО ОСТАНОВА
РЕЖУЩЕГО ДИСКА перед тем, как перевести
его в крайнее верхнее положение.
ПРЕДУПРЕЖДЕНИ:
•
При выполнении разреза сначала
полностью переместите каретку к себе и
нажмите рукоятку вниз до упора, затем
сдвиньте каретку к ограждению
направляющей. Не начинайте резание, пока
каретка не сдвинута полностью в сторону
оператора.
В противном случае возможна
неожиданная отдача и причинение тяжелых
травм.
• Не пытайтесь выполнять разрез, двигая
каретку на себя. В этом случае возможна
неожиданная отдача и причинение тяжелых
травм.
• Запрещается выполнять разрез, если рукоятка
зафиксирована в нижнем положении.
•
Не ослабляйте стопорный винт каретки во
время вращения диска.
Незакрепленная
каретка может во время резания вызвать
неожиданную отдачу и привести к тяжелым
травмам.
1. Стопорный винт
1. Стопорный винт
