117
зафиксировать инструмент в выключенном
положении, что может стать причиной
случайного включения и причинения тяжелой
травмы.
• ЗАПРЕЩАЕТСЯ эксплуатировать
инструмент с неисправным курковым
выключателем. Инструмент с неисправным
курковым выключателем КРАЙНЕ ОПАСЕН,
перед дальнейшим использованием его
необходимо отремонтировать. В противном
случае можно получить тяжелую травму.
• В целях безопасности инструмент оснащен
кнопкой блокировки, которая предотвращает
случайное включение инструмента.
ЗАПРЕЩАЕТСЯ пользоваться инструментом,
если он включается при нажатии куркового
выключателя без нажатия кнопки блокировки.
Требующий ремонта инструмент может
случайно включиться и причинить тяжелую
травму. Верните инструмент в сервисный центр
Makita для надлежащего ремонта ДО
продолжения его эксплуатации.
• ЗАПРЕЩАЕТСЯ нарушать работу кнопки
блокировки, заклеив ее скотчем, или другими
способами. Выключатель с неработающей
кнопкой блокировки может стать причиной
случайного включения и причинения тяжелой
травмы.
Электронная функция
Функция плавного запуска
• Эта функция позволяет плавно включать
инструмент путем ограничения пускового
момента.
Действие лазерного луча
Только для модели LS1018L
Примечание:
• Перед первым использованием вставьте в отсек
аккумуляторов две сухих батареи типа АА.
Процедуру установки см. в разделе "Замена
сухой батареи лазера".
ПРЕДУПРЕЖДЕНИ:
• Если инструмент не используется, обязательно
выключайте лазер
Рис.18
ПРЕДУПРЕЖДЕНИ:
• Никогда не подставляйте глаза под лазерный
луч. Прямой лазерный луч может привести к
травмам глаз.
• ЛАЗЕРНОЕ ИЗЛУЧЕНИЕ, НЕ СМОТРЕТЬ НА
ЛУЧ, ЛАЗЕРНОЕ ИЗДЕЛИЕ КЛАССА 2.
• Перед изменением линии наведения лазера и
перед началом сервисных регулировок
обязательно отключайте инструмент от сети.
Чтобы включить лазерную подсветку, нажмите
выключатель в верхней части (I). Чтобы выключить
лазерную подсветку, нажмите выключатель в нижней
части (0).

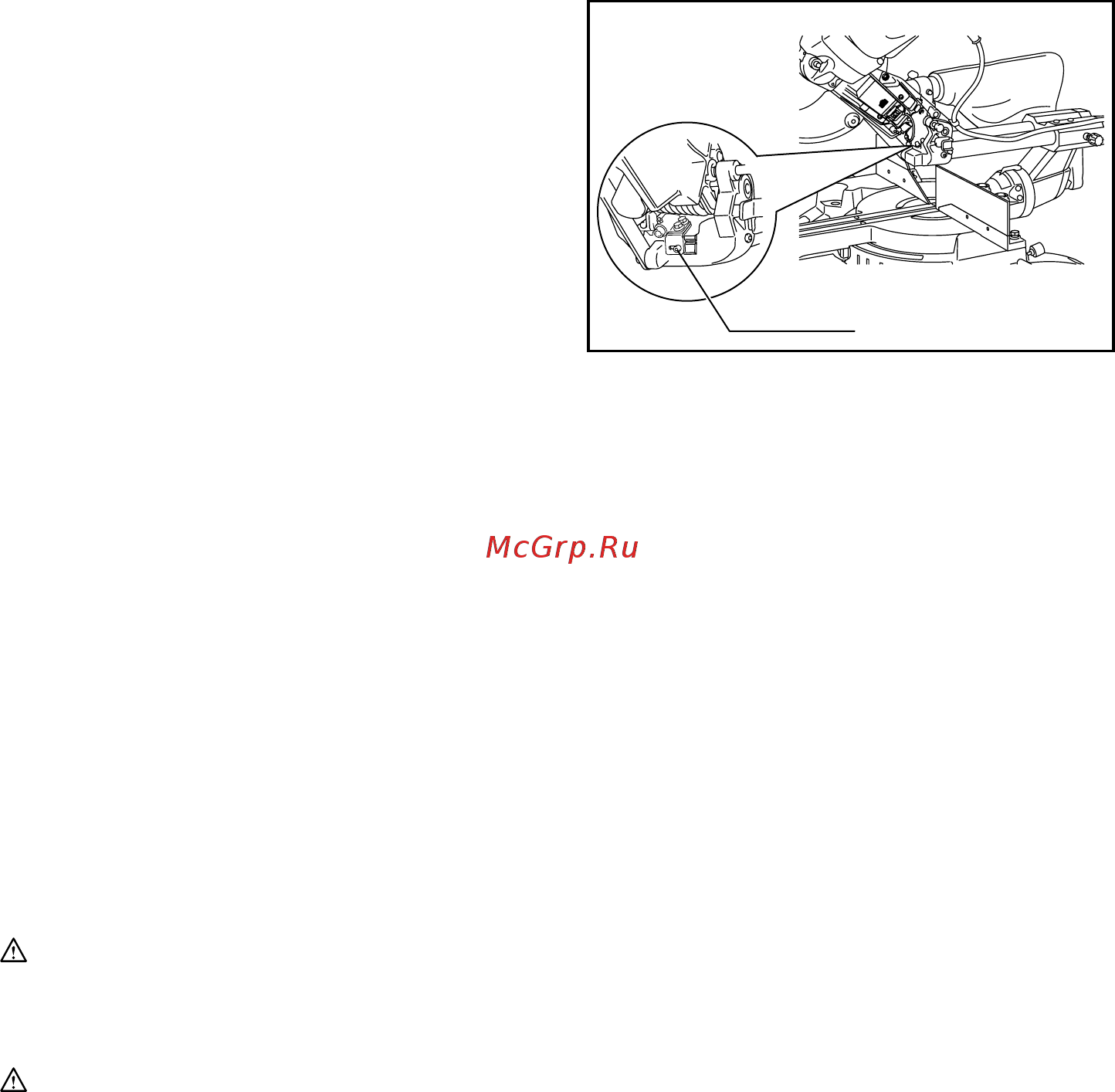

Линию наведения лазера можно перемещать вправо
и влево от диска пилы. Для этого следует ослабить
винт крепления блока
лазера и сдвинуть блок в
нужном направлении. После перемещения
обязательно затяните винт.
1
010473
Линия лазера настроена на
предприятии-изготовителе так, что она расположена
в пределах 1 мм от боковой поверхности диска
(положение резки).
Примечание:
• Если лазерный луч плохо видно из-за яркого
солнца, сдвиньте рабочее место туда, где
солнца не такое яркое.
Замена сухой батареи лазера
Рис.19
Рис.20
Снимите крышку батарейного отсека лазера. Для
этого необходимо надавить на крышку и сдвинуть ее.
Извлеките отработанные сухие батареи и вставьте
новые как показано на рисунке. После замены
установите крышку на место.
Очистка линзы лазерной лампы
Если линза лазерной лампы загрязнится, или если к
ней прилипнет столько опилок, что лазерная линия
будет уже не видна, выньте шнур пилы из розетки
электропитания, выньте линзу лазерной лампы и
осторожно очистите ее влажной, мягкой тканью. Не
пользуйтесь растворителями или какими-либо
очистителями на основе керосина для очистки линзы.
Примечание:
• Если лазерная линия потускнела, почти
незаметна или совсем невидима из-за прямых
солнечных лучей при работе около окон в
помещении или вне помещения, переместите
рабочее место на тот участок, который не
1. Заверните, придерживая блок лазера
