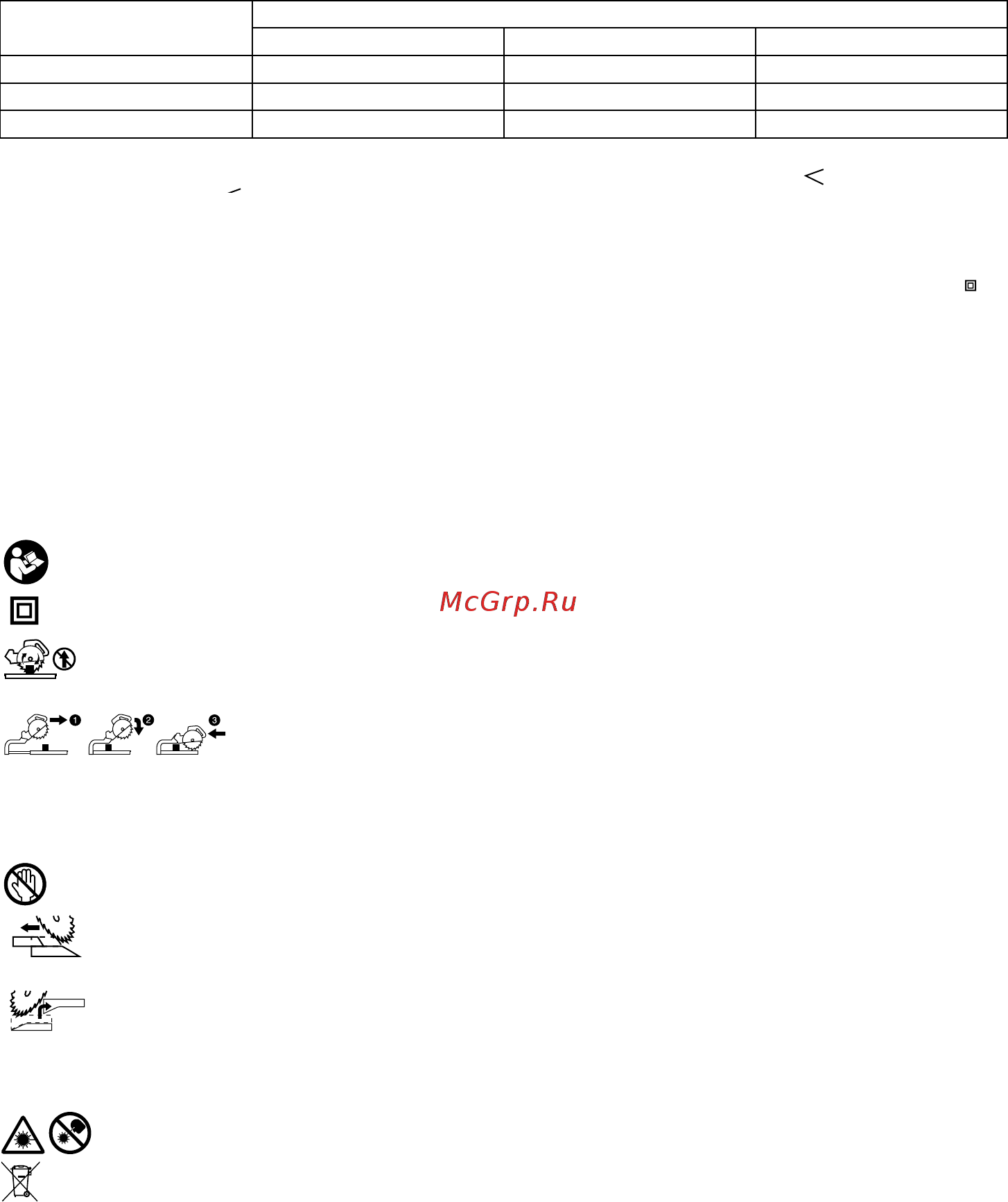

![Makita LS1018L [66/128] Specifikācijas](/views2/1300927/page66/bg42.png)
66
SPECIFIKĀCIJAS
Modelis LS1018 / LS1018L
Asmens diametrs 255 mm - 260 mm
Cauruma diametrs
Visām citām valstīm, izņemot Eiropas valstis 25,4 mm
Eiropas valstīm 30 mm
Maks. zāģēšanas ietilpība (A x P) ar asmeni 260 mm diametrā
Slīpais leņķis
Zāģēšanas leņķis
45° (pa kreisi) 0° 45° (pa labi)
0° 50 mm x 310 mm 91 mm x 310 mm 31 mm x 310 mm
45° 50 mm x 220 mm 91 mm x 220 mm 31 mm x 220 mm
60° (pa labi) - 91 mm x 153 mm -
Apgriezieni minūtē bez slodzes (min
-1
) 4 300
Lāzera veids (tikai modelim LS1018FL)
Sarkanais lāzers 650 nm, 1 mW (Lāzera klase 2)
Gabarīti (G x P x A) 825 mm x 536 mm x 633 mm
Neto svars Visām citām valstīm, izņemot Eiropas valstis………19,8 kg
Eiropas valstīm………………………………………19,9 kg
Drošības klase /II
• Dēļ mūsu nepārtrauktās pētniecības un izstrādes programmas, šeit dotās specifikācijas var mainīties bez brīdinājuma.
• Atkarība no valsts specifikācijas var atšķirties.
• Svars atbilstoši EPTA-Procedure 01/2003
END222-1
Simboli
Zemāk ir attēloti simboli, kas attiecas uz iekārtu. Pirms
darbarīka izmantošanas pārliecinieties, vai pareizi
izprotat to nozīmi.
･ Izlasiet rokasgrāmatu.
･ DUBULTA IZOLĀCIJA
･ Lai izvairītos no atlecošiem gružiem,
turpiniet turēt zāģa augšdaļu uz leju līdz
asmens ir pilnībā apstājies.
･ Veicot slīdes zāģēšanu, vispirms
pavelciet rāmi līdz galam un nospiediet
rokturi, pēc tam pastumiet rāmi virzošās
barjeras virzienā.
･ Neturiet roku vai pirkstus asmens
tuvumā.
･ Pareizi noregulējiet slīdošos
ierobežotājus, lai tie nepieskartos
asmenim un asmens aizsargam.
･ Veicot noslīpināšanu labajā pusē,
vienmēr noņemiet labās puses
APAKŠBARJERU. To nedarot,
iespējams izraisīt smagu operatora
ievainojumu.
･ Nekad neskatieties lāzerstarā. Tiešs
lāzerstars var bojāt jūsu acis.
･ Tikai ES dalībvalstīm
Neizmetiet elektriskās iekārtas kopā ar
mājturības atkritumiem!
Saskaņā ar Eiropas Direktīvas par
utilizējamo elektrisko un elektronisko
aparatūru 2002/96/EC prasībām un tās
īstenošanu saskaņā ar nacionālo
likumdošanu, elektriskās iekārtas to
kalpošanas laikā beigās ir jāsavāc
atsevišķi no citiem atkritumiem un
jānogādā atbilstošajā utilizācijas centrā.
ENE006-1
Paredzētā lietošana
Šis darbarīks ir paredzēts precīziem taisniem un slīpiem
iegriezumiem kokā. Ar piemērotiem zāģa asmeņiem
iespējams zāģēt arī alumīniju.
ENF002-1
Barošana
Šo instrumentu jāpieslēdz tikai datu plāksnītē uzrādītā
sprieguma barošanas avotam; to iespējams darbināt
tikai ar vienfāzes maiņstrāvas barošanu. Tiem ir
divkāršā izolācija saskaņā ar Eiropas standartu, tāpēc
tos var izmantot bez zemējuma.
ENG905-1
Troksnis
Tipiskais A-svērtais trokšņa līmenis ir noteikts saskaņā
ar EN61029:
Skaņas spiediena līmenis (L
pA
): 97 dB(A)
Skaņas jaudas līmenis (L
WA
): 103 dB(A)
Mainīgums (K) : 3 dB(A)
Lietojiet ausu aizsargus
ENG900-1
Vibrācija
Vibrācijas kopējā vērtība (trīs asu vektora summa)
noteikta saskaņā ar EN61029:
