![Makita LS1018L [47/128] Bærbart verktøy](/views2/1300927/page47/bg2f.png)
47
dreiefoten, med KONTAKTFLATEN
MOT VEGGEN mot føringsvernet til
sagen.
• Det ferdige stykket som skal brukes, vil
alltid befinne seg til HØYRE for bladet
etter at snittet er utført.
7. Sage aluminiumekstrudering
Fig.40
Fig.41
Når du sikrer aluminiumsekstruderinger, må du
bruke avstandsklosser eller biter av kapp som vist i
figuren for å forhindre at aluminiumen deformeres.
Bruk en skjærevæske når du sager
aluminiumsekstruderingen for å forhindre at det
legger seg aluminiumsstøv på bladet.
ADVARSEL:
• Du må aldri forsøke å kutte tykke eller runde
aluminiumsprofiler. Tykke eller runde
aluminiumsprofiler kan være vanskelige å feste
tilstrekkelig og kan løsne når du sager. Dette kan
føre til at du mister kontroll over
arbeidsstykket/maskinen og påføres alvorlige
skader.

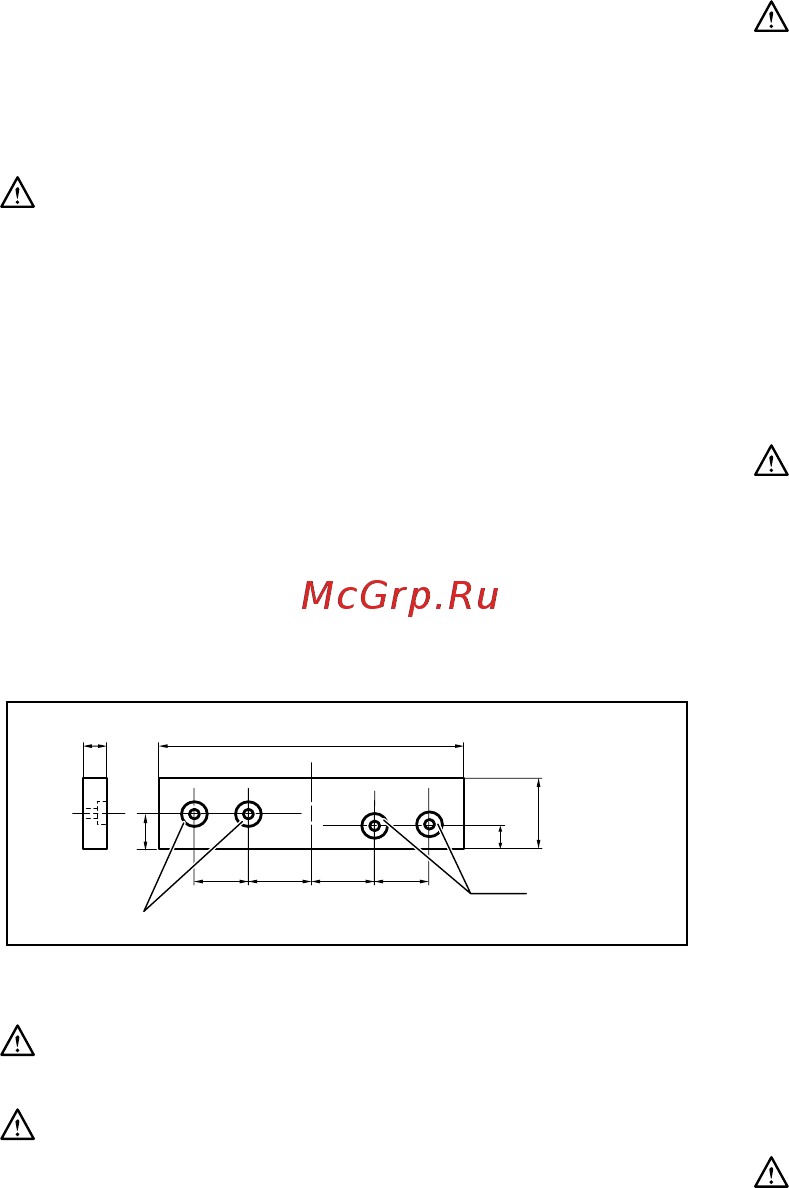

8. Gjæringskloss
Bruk av gjæringsklosser hjelper til med å sikre
flisfrie kutt i arbeidsemnene. Fest en gjæringskloss
til føringsflaten ved hjelp av hullene i flaten.
Mål for anbefalt gjæringskloss finner du i figuren.
15mm Over 500 mm
1
1
80mm-90mm
20 mm
68mm 121mm
68mm
121mm
24 mm
010563
FORSIKTIG:
• Bruk rett tre med jevn tykkelse som trekledning.
ADVARSEL:
• Fest gjæringsklossen til føringsvernet ved
hjelp av skruer. Skruene settes inn slik at
skruehodene befinner seg nedenfor overflaten
av gjæringsklossen. På denne måten unngår
du at skruene kommer i veien for
posisjoneringen til materialet du sager. Hvis
materialet er skjevt plassert, kan det bevege seg
uventet under sagingen. Dette kan føre til at du
mister kontroll over arbeidsstykket/maskinen og
påføres alvorlige skader.
MERKNAD:
• Når trekledningen er festet, må du ikke dreie på
dreiefoten med senket hendel. Bladet og/eller
trekledningen vil bli skadet.
9. Sporsaging
Fig.42
Et datokutt kan gjøres på følgende måte:
Juster nedre grenseposisjon for bladet med
justeringsskruen og stopperarmen for å begrense
bladets skjæredybde. Se avsnittet "Stopperarm".
Når du har justert bladets nedre grenseposisjon,
kutter du parallelle riller på tvers av arbeidsstykkets
bredde. Bruk uttrekksfunksjonen som vist i figuren.
Bruk deretter et huggjern for å fjerne
arbeidsstykkematerialet mellom rillene.
ADVARSEL:
• Ikke forsøk å utføre denne typen kutt ved hjelp
av en bredere bladtype eller et falseblad. Hvis
du forsøker å skjære riller ved hjelp av et bredere
blad eller falseblad, kan sageresultatene bli dårlige
og det kan oppstå farlige tilbakeslag (kickback).
• Når du er ferdig med å skjære riller og ønsker å
utføre andre typer saging, må du huske å
returnere stoppearmen til opprinnelig stilling.
Hvis du forsøker å sage når stoppearmen står i feil
posisjon, kan sageresultatene bli dårlige og det
kan oppstå farlige tilbakeslag (kickback).
FORSIKTIG:
• Sett stopperarmen tilbake til utgangsposisjon når
du utfører noe annet enn sporsaging.
Bærbart verktøy
Fig.43
Pass på at maskinen er koblet fra strømnettet (støpselet
skal være ute av stikkontakten). Fest bladet i en vertikal
gjæringsvinkel på 0°, og drei dreiefoten til største mulige
høyre gjæringsvinkel i horisontalplanet. Fest
glidestengene, så den nedre glidestangen er låst i den
posisjonen vognen har når den er trukket helt mot
operatøren, og de øvre stengene er låst i den posisjonen
vognen har når den er skjøvet helt mot føringsvernet (se
avsnittet med tittelen ”Skyvelåsjustering”.) Senk
håndtaket helt, og lås det i nedre stilling ved å skyve inn
stopperstiften.
Kveil opp strømledningen ved hjelp av
ledningsholderne.
ADVARSEL:
• Stopperstiften er kun beregnet for bæring og
lagring og skal aldri brukes for sagingsarbeid.
Hvis du bruker stopperstiften når du sager, kan
sagbladet gjøre uventede bevegelser. Dette kan
forårsake tilbakeslag (kicback) som kan gi alvorlige
personskader.
Bær sagen ved å holde begge sidene på sagfoten som
vist i figuren. Hvis du tar av holderne, støvposen osv., er
det lettere å bære sagen.
1. Hull
