86
padėtyje, o netyčia įjungus įrankį, galima sunkiai
susižeisti.
• NIEKADA nenaudokite įrankio, jei jo svirtinis
jungiklis veikia netinkamai. Bet koks įrankis,
kurio jungiklis neveikia, yra NEPAPRASTAI
PAVOJINGAS; prieš toliau naudodami tokį įrankį,
būtinai jį pataisykite, kitaip galite sunkiai susižeisti.
• Jūsų pačių saugumui šiame įrankyje įrengtas
atlaisvinimo mygtukas, kuris neleidžia netyčia
įjungti įrankio. NIEKADA nenaudokite veikiančio
įrankio, jeigu nuspaudėte tik gaiduką, nenuspaudę
atlaisvinimo mygtuko. Jungiklis, kurį reikia taisyti,
gali netyčia įjungti įrankį ir operatorius gali būti
sunkiai sužeistas. PRIEŠ pradėdami vėl naudoti
įrankį, atiduokite jį suremontuoti į „Makita"
techninio aptarnavimo centrą.
• NIEKADA neužklijuokite atlaisvinimo mygtuko
lipnia juostele ir nepanaikinkite jo funkcijos kitomis
priemonėmis. Jungiklis, kurio atlaisvinimo
mygtukas yra užblokuotas, gali netyčia įjungti
įrankį ir operatorius gali būti sunkiai sužeistas.
Elektroninė funkcija
Tolygaus įjungimo funkcija
• Ši funkcija leidžia sklandžiai paleisti įrankį,
apribojant sukimo momentą paleidimo metu.
Lazerio spindulio veikimas
Tik modeliui LS1018L
PASTABA:
• Prieš pradėdami naudoti pirmą kartą, elementų
dėžėje sumontuokite du AA tipo sausuosius
elementus. Kaip montuoti, žr. skyrių „Sausųjų
lazerio įtaiso elementų pakeitimas“.
DĖMESIO:
• Jeigu nenaudojate, būtinai išjunkite lazerį
Pav.18
DĖMESIO:
• Niekada nežiūrėkite į lazerio spindulį. Tiesioginis
lazerio spindulys gali pažeisti Jūsų akis.
• LAZERIO RADIACIJA: NEŽIŪRĖKITE Į
SPINDULĮ; 2 KLASĖS LAZERINIS GAMINYS.
• Prieš pakeisdami lazerio spindulio kryptį arba prieš
atlikdami techninės priežiūros arba reguliavimo
darbus, būtinai išjunkite įrankį iš maitinimo tinklo.
Norėdami įjungti lazerio spindulį, spauskite jungiklio
viršutinę dalį (I). Norėdami išjungti lazerio spindulį,
paspauskite apatinę jungiklio dalį (0).

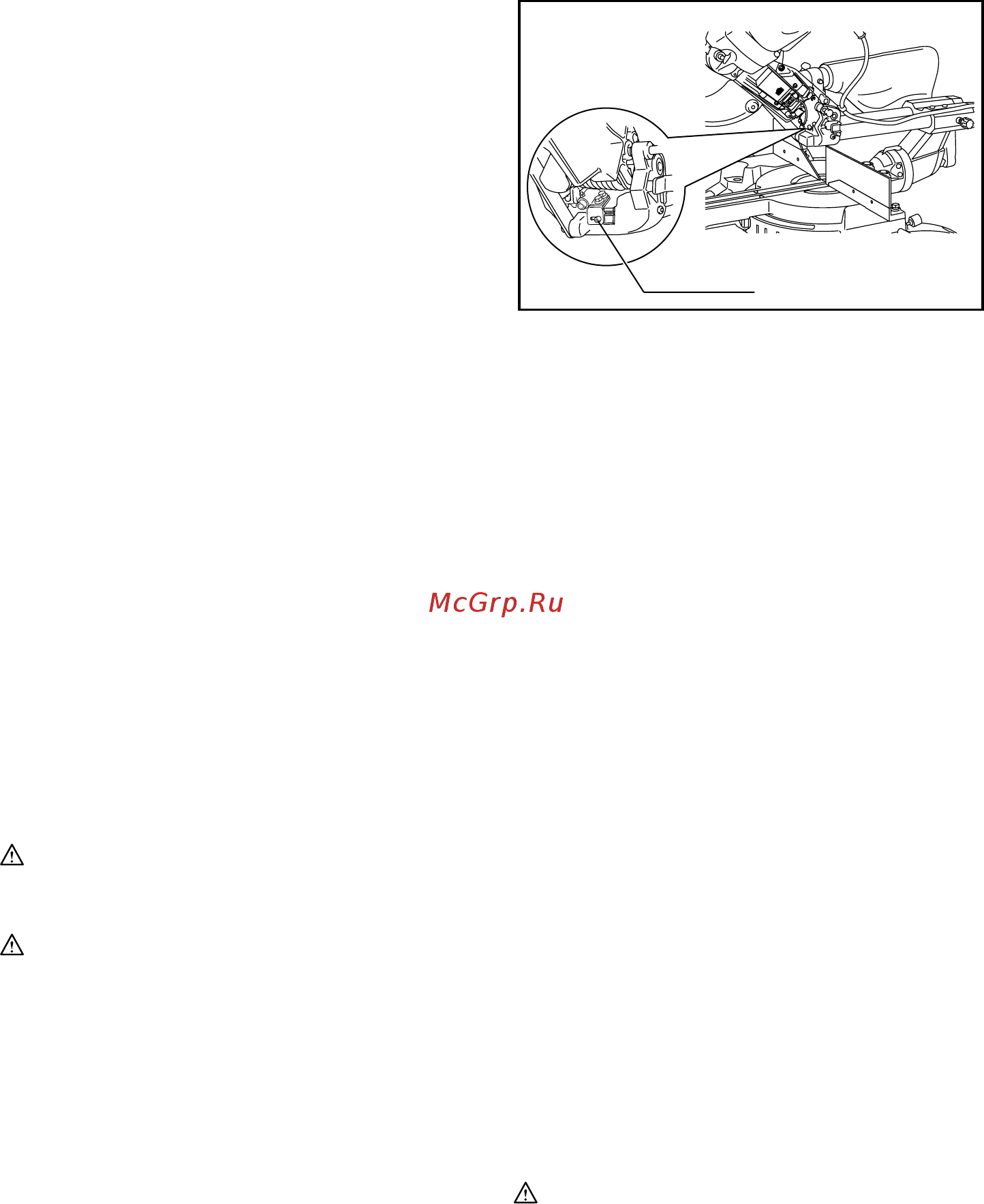

Lazerio spindulį galima nustatyti pjūklo disko kairėje
arba dešinėje pusėje, atlaisvinant varžtą, laikantį lazerio
įtaiso dėžutę ir perkeliant ją pageidaujama kryptimi.
Pakeitę, būtinai tvirtai priveržkite varžtą.
1
010473
Lazerio linija gamykloje nustatyta 1 mm atstumu nuo
peilio šoninio paviršiaus (pjovimo padėtis).
PASTABA:
• Kai lazerio spindulys neryškus ir prastai matomas
dėl tiesioginių saulės spindulių, pasirinkite kitą
darbo vietą, kuri nebus apšviesta tiesioginiais
saulės spinduliais.
Sausųjų lazerio įtaiso elementų pakeitimas
Pav.19
Pav.20
Slinkdami ir spausdami, nuimkite sausųjų lazerio įtaiso
elementų dangtelį. Išimkite senus sausuosius
elementus ir įdėkite naujus, kaip parodyta paveikslėlyje.
Pakeitę, vėl uždenkite dangtelį.
Lazerinės lempos lęšių valymas
Jeigu lazerinės lempos lęšiai užteršiami arba prie jų
prilimpa pjuvenos ir lazerio linijos nesimato, išjunkite
stakles iš maitinimo tinklo, nuimkite ir atsargiai
nuvalykite lazerinės lempos lęšius drėgnu minkštu
skudurėliu. Lęšių negalima valyti tirpikliais arba naftos
pagrindu pagamintais valikliais.
PASTABA:
• Kai lazerio spindulys silpnas ir, dirbant patalpoje
arba lauke, dėl tiesioginių saulės spindulių beveik
arba visiškai nematomas, pasirinkite kitą darbo
vietą, kuri nebus apšviesta tiesioginiais saulės
spinduliais.
SURINKIMAS
ĮSPĖJIMAS:
• Prieš pradėdami reguliuoti arba tikrinti įrankio
veikimą, visuomet būtinai išjunkite įrankį ir
atjunkite jį nuo maitinimo tinklo. Neišjungus
įrankio ir neatjungus jo nuo maitinimo tinklo, galima
sunkiai susižeisti dėl atsitiktinio įrankio įjungimo.
1. Varžtas, laikantis lazerio korpuso dėžutę
