74
Att.35
Uzsitot skrūvspīļu uzgriezni pretēji pulksteņrādītāja
virzienam, skrūvspīles tiek atbrīvotas, un tad strauji
pārvietojas iekšā un ārā. Lai satvertu apstrādājamo
materiālu, spiediet skrūvspīļu rokturi uz priekšu, līdz
skrūvspīļu plāksne saskaras ar materiālu, un tad uzsitiet
skrūvspīļu uzgriezni pulksteņrādītāja virzienā. Tad, lai
nostiprinātu apstrādājamo materiālu, grieziet skrūvspīļu
rokturi pulksteņrādītāja virzienā.
Maksimālais apstrādājam
ā materiāla, ko var nostiprināt
ar horizontālajām skrūvspīlēm, platums ir 215 mm.
Uzstādot horizontālās skrūvspīles labajā pamatnes pusē,
izmantojiet arī apakšējo ierobežotāju R, lai vēl ciešāk
nostiprinātu apstrādājamo materiālu. Skatiet sadaļu
"Apakšējais ierobežotājs R (labajā pusē)", kas ir
aprakstīta iepriekš, lai uzzinātu, kā uzstādīt apakšējo
ierobežotāju R.
BRĪDINĀJUMS:
• Vienmēr grieziet skrūvspīļu uzgriezni
pulksteņrādītāja virzienā, līdz apstrādājamais
materiāls ir pareizi nostiprināts. Ja
apstrādājamais materiāls nav pareizi nostiprināts,
materiāls zāģēšanas laikā var izkustēties, izraisot
iespējamu asmens bojājumu un materiāla
izmešanu, kā arī kontroles zudumu, kas izraisa
nopietnus ievainojumus.
• Pret ierobežotāju zāģējot plānu apstrādājamo
materiālu, piemēram, grīdlīstes, vienmēr
izmantojiet horizontālās skrūvspīles.
Turekļi
Att.36
Turekļus iespējams uzstādīt jebkurā pusē, izmantojot tos
par ērtiem apstrādājamā materiāla horizontālā stāvokļa
atbalstiem. Pilnībā ievietojiet turekļu stieņus pamatnes
caurumos. Tad ar skrūvēm turekļus cieši pieskrūvējiet.
BRĪDINĀJUMS:
• Vienmēr atbalstiet garu apstrādājamo materiālu
tā, lai tas ir vienā līmenī ar pagriežamā pamata
augšējo virsmu, nodrošinot precīzu griezumu
un nepieļaujot bīstamu darbarīka kontroles
zudumu. Pareizs apstrādājamā materiāla atbalsts
ļaus izvairīties no asmens iestrēgšanas un
iespējamā atsitiena, kas var izraisīt nopietnus
ievainojumus.
EKSPLUATĀCIJA
PIEZĪME:
• Pirms ekspluatācijas obligāti atbrīvojiet rokturi no
zemākā stāvokļa, pavelkot aiztura tapu
• Zāģējot nespiediet pārāk daudz uz roktura. Spiežot
pārāk stipri, dzinējam var rasties pārslodze un/vai
zāģēšanas efektivitāte var mazināties. Spiediet
rokturi uz leju tikai tik spēcīgi, cik vajadzīgs, lai
sazāģētu vienmērīgi, ievērojami nemazinot
asmens ātrumu.
• Lai zāģētu, uzmanīgi spiediet uz leju rokturi. Ja
rokturi spiedīsiet uz leju spēcīgi vai ja spiedīsiet to
no sāniem, asmens vibrēs un vairs nevirzīsiet pa
atzīmēto līniju uz apstrādājamā materiāla (zāģa
atzīmi), un zāģis vairs nesazāģēs precīzi.
• Virzot zāģi zāģējot, uzmanīgi bīdiet atbalstu
vadotnes ierobežotāja virzienā, nepārtraucot šo
darbību. Ja zāģēšanas laikā pārtrauksiet bīdīt
atbalstu, apstrādājamā materiālā būs redzamas šīs
vietas pēdas, kā arī zāģis vairs nesazāģēs precīzi.
BRĪDINĀJUMS:
• Nodrošiniet, lai asmens nesaskartos ar
materiālu pirms ir ieslēgts slēdzis.
Ja darbarīku ieslēdz, kad asmens saskaras ar
apstrādājamo materiālu, var izraisīt atsitienu un
nopietnus ievainojumus.

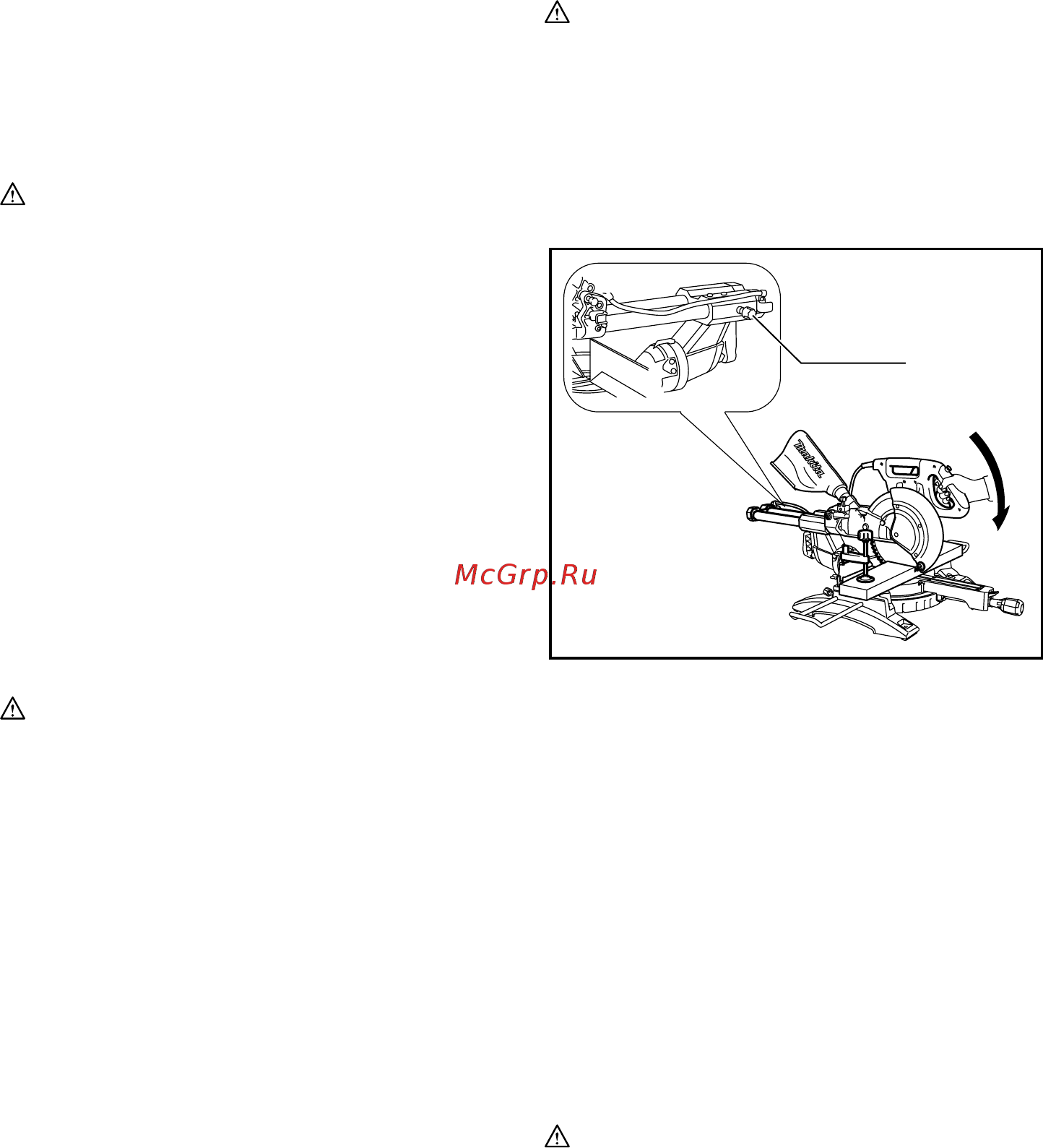

1. Zāģēšana ar spiedienu (zāģējot mazus
materiālus)
1
011409
Apstrādājamos materiālus 91 mm augstumā un 70
mm platumā iespējams sazāģēt šādi.
Bīdiet atbalstu vadotnes ierobežotāja virzienā līdz
galam un, lai nostiprinātu atbalstu, pagrieziet
atdures skrūvi pulksteņrādītāja virzienā. Ar pareizo
skrūvspīļu veidu pareizi nostipriniet apstrādājamo
materiālu. Ieslēdziet darbarīku, asmenim
nesaskaroties ar virsmu, un pirms tā nolaišanas
lejup nogaidiet, kamēr asmens darbojas ar pilnu
jaudu. Tad, lai zāģētu materiālu, uzmanīgi nolaidiet
rokturi līdz viszemākajam stāvoklim. Kad
zāģēšana ir pabeigta, izslēdziet darbarīku un
NOGAIDIET, LĪDZ ASMENS IR PILNĪBĀ
PĀRSTĀJIS DARBOTIES pirms atgriežat to
atpakaļ piln
ībā paceltajā stāvoklī.
BRĪDINĀJUMS:
• Lai atbalsts ekspluatācijas laikā neizkustētos,
pulksteņrādītāja virzienā cieši pieskrūvējiet
rokturi . Ja rokturi cieši nepieskrūvē, iespējams
1. Atdures skrūve
