44
Når du monterer den horisontale skrustikken på høyre
side av foten, må du bruke tilleggsanslag R for å sikre
arbeidsemnet bedre. Se "Tilleggsanslag R" for
informasjon om montering av tilleggsanslag R.
ADVARSEL:
• Skrustikkemutteren skal alltid skrues i
urviserretningen inntil arbeidsstykket sitter
godt fast. Hvis arbeidsstykket ikke sitter helt fast,
kan materialet bevege seg under kuttearbeidet.
Dette kan gi skader på bladet, samt medføre at
materialet kastes og du mister kontroll over
arbeidsstykket/maskinen. Resultatet kan bli
alvorlige personskader.
• Når du sager et tynt arbeidsstykke, for eksempel
basisbord, mot vernet, må du alltid bruke den
horisontale skrustikken.
Holdere
Fig.36
Holderne kan monteres på en av sidene som en praktisk
måte å holde arbeidsstykker horisontalt på. Sett
holderstengene helt inn i hullene i foten. Stram deretter
holderne godt med skruene.
ADVARSEL:
• Et langt arbeidsstykke må alltid støttes opp slik
at det blir plant med den øvre overflaten av
dreiefoten. Dette for å få presise kutt og unngå
at du mister kontroll over maskinen. Når
arbeidsstykket er godt støttet, er det mindre risiko
for farlige tilbakeslag (kickback) og at bladet
kommer i klem.
BRUK
MERKNAD:
• Før bruk må du frigjøre hendelen fra senket
posisjon ved å dra i anslagsstiften.
• Ikke legg stort trykk på hendelen når du sager. For
mye kraft kan føre til at motoren overbelastes
og/eller at sageeffekten reduseres. Skyv ned
hendelen med den kraften som trengs for jevn
saging og uten merkbar reduksjon i bladets
hastighet.
• Trykk hendelen forsiktig ned for å gjennomføre
kuttet. Hvis håndtaket trykkes ned med makt eller
det brukes sidekraft, vil bladet vibrere og lage et
merke (sagmerke) i arbeidsemnet. Dette
ødelegger presisjonen i kuttet.
•
Under et skyvekutt må du skyve sleden forsiktig
mot føringsflaten uten å stoppe. Hvis
sledebevegelsen stopper under kuttet, etterlates
det et merke i arbeidsstykket og presisjonen i
kuttet ødelegges.
ADVARSEL:
• Pass på at bladet ikke berører arbeidsstykket
osv. før bryteren er slått på.
Hvis du slår på maskinen mens bladet berører
arbeidsstykket, kan det oppstå farlige tilbakeslag
(kickback).

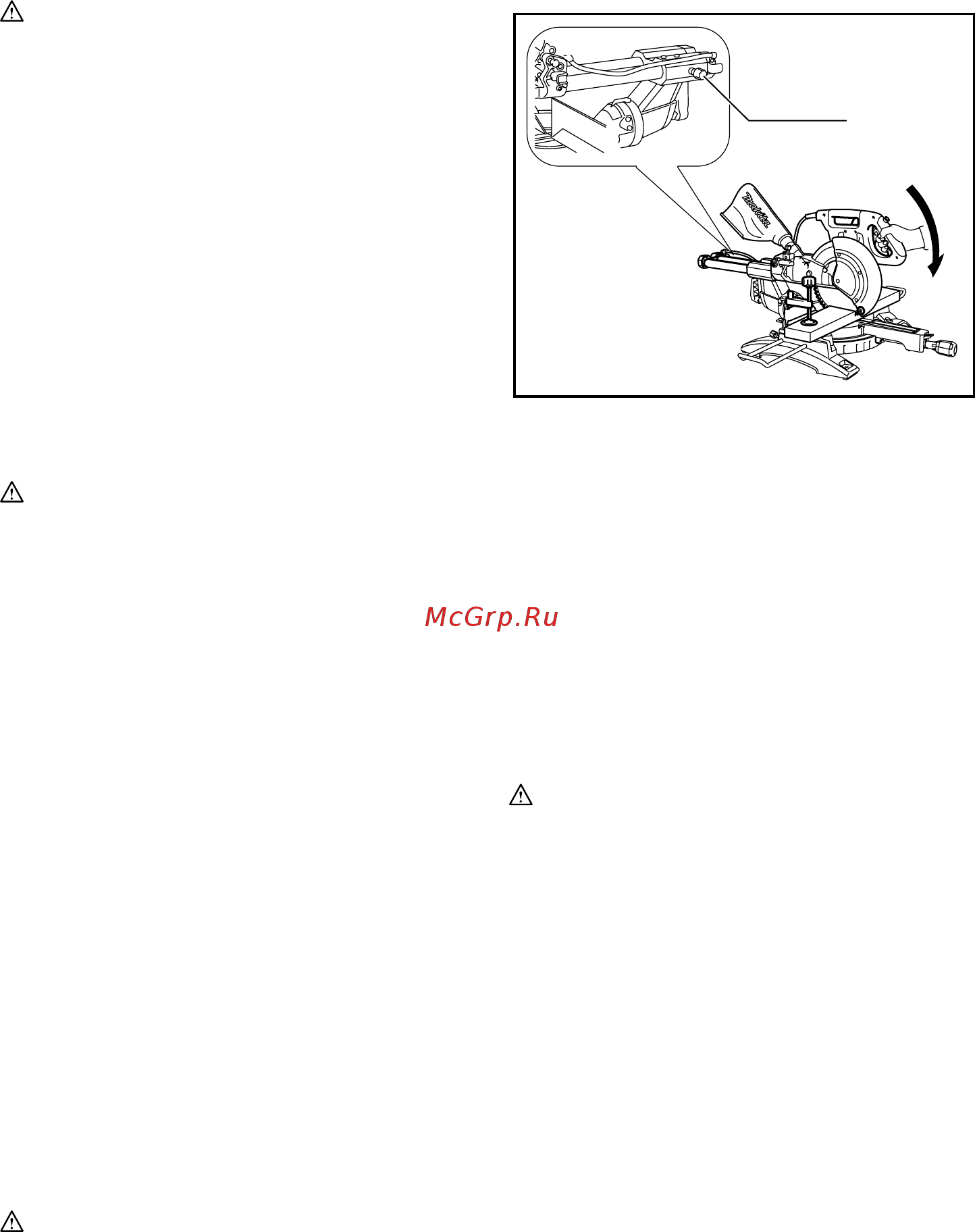

1. Pressaging (sage små arbeidsemner)
1
011409
Arbeidsstykker som er opptil 91 mm høye og 70
mm brede kan kappes på følgende måte.
Dytt vognen helt mot føringsvernet og stram
låseskruen medurs for å feste vognen. Fest
arbeidsstykket godt ved hjelp av den angitte
skrustikken. Slå på maskinen uten at bladet
berører arbeidsstykket, og vent til bladet går med
full hastighet før du senker det. Senk så forsiktig
håndtaket til dets nederste stilling for å kappe
arbeidsstykket. Når du er ferdig å sage, slår du av
maskinen og VENTER TIL BLADET HAR
STOPPET HELT før du setter bladet tilbake i helt
oppreist stilling.
ADVARSEL:
•
Stram godt knotten med klokken, slik at
vognen ikke beveger seg under bruk.
Hvis du
ikke fester knotten godt nok kan det forårsake
mulig tilbakeslag, som kan resultere i alvorlig
personskade.
1. Låseskrue
