77
Piemērs:
Zāģējot 52/38° leņķa jostiņu virs dzegas (1)
stāvoklim A attēlā:
• Nolieciet un nostipriniet slīpā leņķa
iestatījumu uz 33,9° PA LABI.
• Noregulējiet un nostipriniet zāģēšanas
leņķa iestatījumu uz 31,6° PA LABI.
• Novietojiet jostiņu virs dzegas ar tās
plato aizmugures (slēpto) virsmu uz
pagriežamās pamatnes un ar SIENAS
MALU pret zāģa vadotnes ierobežotāju.
• Izmantotais sazāģētais materiāls pēc
zāģēšanas pabeigšanas vienmēr
atradīsies LABAJĀ pusē no zāģa
asmens.
7. Alumīnija profilu zāģēšana
Att.40
Att.41
Alumīnija profilu nostiprināšanai izmantojiet
starplikas blokus vai atgriezumu gabalus, kā
attēlots zīmējumā, lai alumīnijs nedeformētos.
Zāģējot alumīnija profilu, izmantojiet zāģēšanas
smērvielu, lai uz asmens nenogulsnētos alumīnija
materiāls.
BRĪDINĀJUMS:
• Nekad nemēģiniet zāģēt biezus vai apaļus
alumīnija štancējumus. Biezus vai apaļus
alumīnija štancējumus var būt grūti nostiprināt, un
zāģēšanas laikā tie var kļūt vaļīgi, kas var izraisīt
kontroles zudumu un nopietnus ievainojumus.
8. Koka finierējums
Izmantojot koka finierējumu, apstrādājamo
materiālu iespējams sazāģēt, neveidojot
skabargas. Piestipriniet koka finierējumu pie
vadotnes ierobežotāja, šim nolūkam izmantojot
caurumus ierobežotājā.

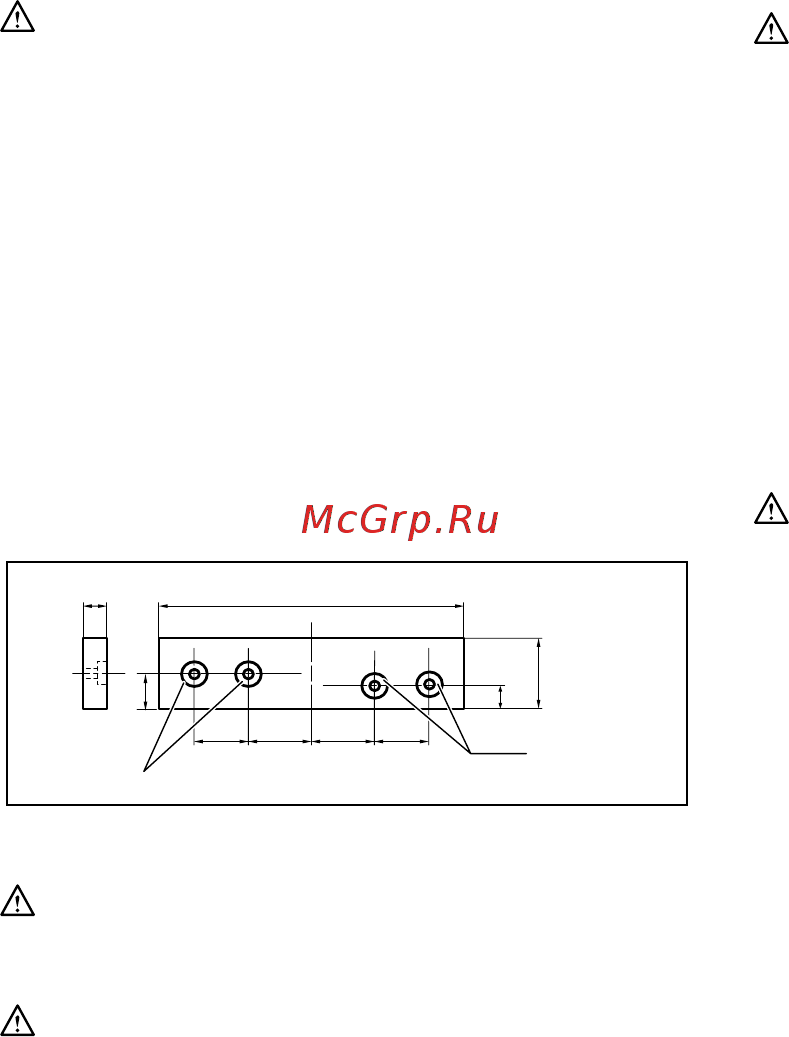

Skat. zīmējumu attiecībā uz paredzētā koka
finierējuma izmēriem.
15mm Vairāk par 500 mm
1
1
80mm-90mm
20 mm
68mm 121mm
68mm
121mm
24 mm
010563
UZMANĪBU:
• Kā koka finierējumu izmantojiet taisnu un
vienmērīga platuma koka gabalu.
BRĪDINĀJUMS:
• Koka finierējumu pie vadotnes ierobežotāja
pieskrūvējiet ar skrūvēm. Skrūves jāieskrūvē
tā, lai skrūvju galviņas atrastos zemāk par koka
finierējuma virsmu un netraucētu zāģējamā
materiāla novietošanai. Zāģējamā materiāla
nepareizs novietojums var izraisīt neparedzētu
izkustēšanos zāģēšanas laikā, kas var izraisīt
kontroles zudumu un nopietnus ievainojumus.
PIEZĪME:
• Kad koka finierējums ir piestiprināts, negrieziet
pagriežamo galdu, ja rokturis ir nolaists lejā.
Tādējādi sabojāsiet asmeni un/vai koka
finierējumu.
9. Rievu zāģēšana
Att.42
Cokolveida zāģēšanu iespējams veikt, rīkojoties
šādi:
Lai ierobežotu asmens zāģēšanas dziļumu, ar
regulēšanas skrūvi un aiztura kloķi noregulējiet
asmens apakšējās robežas stāvokli. Skatiet sadaļu
„Aiztura kloķis", kas ir aprakstīta iepriekš.
Kad asmens apakšējās robežas stāvoklis ir
noregulēts, zāģējiet paralēlas rievas visa
apstrādājamā materiāla platumā, izmantojot
zāģēšanas ar virzīšanu (spiešanu) režīmu, kā
attēlots zīm
ējumā. Tad ar kaltu izņemiet starp
gropēm esošos materiāla atgriezumus.
BRĪDINĀJUMS:
• Nemēģiniet veikt šāda veida zāģēšanu,
izmantojot platāku asmeni vai cokolasmeni. Ja
gropes zāģēšanu mēģina veikt ar platāku asmeni
vai cokolasmeni, tas var radīt neparedzētus
zāģēšanas rezultātus un atsitienu, kas var izraisīt
nopietnus ievainojumus.
• Ja vairs neveic gropes zāģēšanu, bet izmanto
citu zāģēšanas veidu, novietojiet sprūda strēli
atpakaļ sākotnējā stāvoklī.Ja zāģēšanu mēģina
veikt ar sprūda strēli nepareizā stāvoklī, tas var
radīt neparedzētus zāģēšanas rezultātus un
atsitienu, kas var izraisīt nopietnus ievainojumus.
UZMANĪBU:
•
Ja nezāģējat rievu zāģēšanas režīmā, bet kādā citā,
obligāti atgrieziet aiztura kloķi tā sākotnējā stāvoklī.
Darbarīka pārnēsāšana
Att.43
Pārbaudiet, vai darbarīks ir atvienots no elektrotīkla.
Nostipriniet asmeni 0° slīpā leņķī un pagriežamo
pamatni - zāģēšanas leņķī uz labo pusi līdz galam.
Nostipriniet slīdspailes tādā veidā, lai apakšējā
slīdspaile ir bloķēta stāvoklī, kad atbalsts ir pilnībā
pavilkts uz lietotāja pusi, bet augšējās slīdspailes ir
bloķētas stāvoklī, kad atbalsts ir pilnībā pastumts uz
priekšu pret vadotnes ierobežotāju (skatiet sadaļu
„Slīdslēdža regulēšana”.) Nolaidiet rokturi uz leju līdz
galam un nobloķējiet rokturi zemākajā stāvoklī,
nospiežot aiztura tapu.
Uz vadu statīva uztiniet strāvas vadu.
1. Caurumi
