36

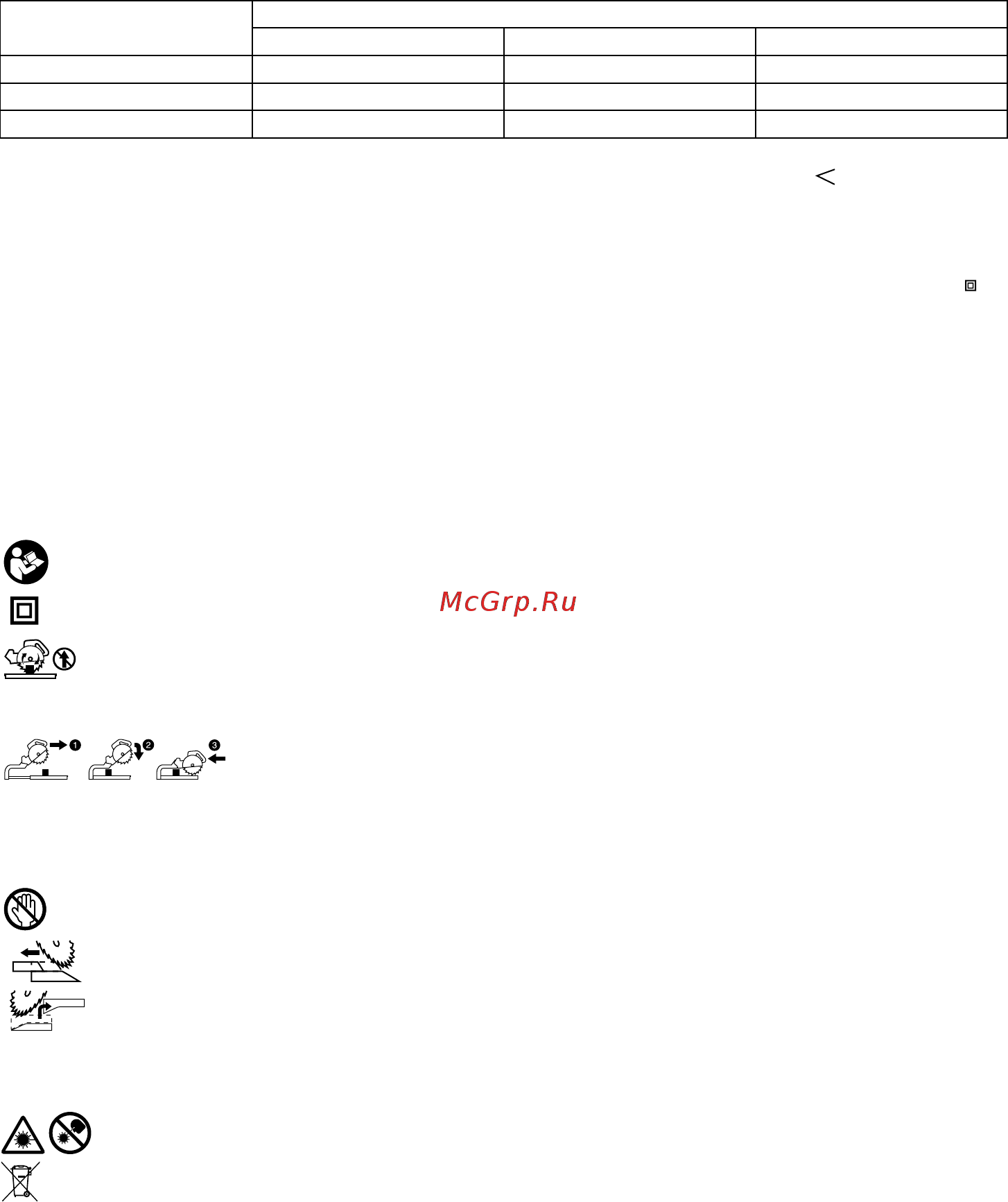

TEKNISKE DATA
Modell LS1018 / LS1018L
Bladdiameter 255 mm - 260 mm
Hulldiameter
For alle land utenfor Europa 25,4 mm
For land i Europa 30 mm
Maks. skjærekapasitet (H x B) med 260 mm i diameter
Skjæringsvinkel
Gjæringsvinkel
45° (venstre) 0° 45° (høyre)
0° 50 mm x 310 mm 91 mm x 310 mm 31 mm x 310 mm
45° 50 mm x 220 mm 91 mm x 220 mm 31 mm x 220 mm
60° (høyre) - 91 mm x 153 mm -
Ubelastet turtall (min
-1
) 4 300
Lasertype (kun LS1018FL) Rød laser 650 nm, 1 mW (laserklasse 2)
Mål (L x B x H) 825 mm x 536 mm x 633 mm
Nettovekt For alle land utenfor Europa………19,8 kg
For land i Europa………………………………………19,9 kg
Sikkerhetsklasse /II
• Som følge av vårt kontinuerlige forsknings- og utviklingsprogram kan de tekniske dataene endres uten ytterligere forvarsel.
• Tekniske data kan variere fra land til land.
• Vekt i henhold til EPTA-prosedyre 01/2003
END222-1
Symboler
Nedenfor ser du symbolene som brukes for dette
utstyret. Forviss deg om at du forstår hva de betyr, før du
begynner å bruke maskinen.
･ Les bruksanvisningen.
･ DOBBEL ISOLERING
･ For å unngå skader som følge av
flygende flis, må du holde saghodet
nede etter at sagingen er avsluttet, helt
til bladet har stoppet helt.
･ Når du gjør et glidekutt, dra først
føreanlegget helt og trykk ned
håndtaket, og trykk så føreanlegget mot
veiledningsanlegget.
･ Ikke legg hender eller fingre nær
sagbladet.
･ Juster skyvevernene godt unna
sagbladet og sagbladvernet.
･ Still alltid UNDERGJÆRDE mot høyre
når du skjærer skrått mot høyre. Hvis
du ikke følger denne anbefalingen, kan
det resultere i alvorlige helseskader for
brukeren.
･ Ikke se inn i laserstrålen. Laserstråler
rettet mot øynene, kan gi øyeskader.
･ Bare for land i EU
Kast aldri elektroutstyr i
husholdningsavfallet!
I henhold til EU-direktiv 2002/96/EF om
kasserte elektriske og elektroniske
produkter og direktivets iverksetting i
nasjonal rett, må elektroutstyr som ikke
lenger skal brukes, samles separat og
returneres til et miljøvennlig
gjenvinningsanlegg
ENE006-1
Beregnet bruk
Denne maskinen er laget for nøyaktig, rett- og
gjæringsskjæring i tre. Med riktig sagblad kan også
aluminium sages.
ENF002-1
Strømforsyning
Maskinen må bare kobles til en strømkilde med samme
spenning som vist på typeskiltet, og kan bare brukes
med enfase-vekselstrømforsyning. Det er dobbelt
verneisolert i samsvar med europeiske standarder, og
kan derfor også brukes i kontakter uten jordledning.
ENG905-1
Støy
Typisk A-vektet lydtrykknivå er bestemt i henhold til
EN61029:
Lydtrykknivå (L
pA
) : 97 dB(A)
Lydeffektnivå (L
WA
) : 103 dB(A)
Usikkerhet (K): 3 dB(A)
Bruk hørselvern
ENG900-1
Vibrasjon
Den totale vibrasjonsverdien (triaksial vektorsum)
bestemt i henhold til EN61029:
