41
må ALDRI brukes hvis den begynner å gå bare du
trykker på startbryteren, uten at du må trykke på
AV-sperreknappen også. En skadet/defekt bryter
kan føre til at maskinen aktiveres utilsiktet og
alvorlige personskader kan oppstå. Returner
maskinen til et Makita-servicesenter for å få den
reparert FØR videre bruk.
• ALDRI sett AV-sperreknappen ute av funksjon ved
å for eksempel teipe over den. En skadet/defekt
AV-sperreknapp kan føre til at maskinen aktiveres
utilsiktet og alvorlige personskader kan oppstå.
Elektronisk funksjon
Mykstartfunksjon
• Denne funksjonen begrenser
oppstartsdreiemomentet slik at maskinoppstarten
går smidig.
Laserstrålefunksjon
Kun for modell LS1018L
MERK:
• Før førstegangsbruk, sett to AA-tørrelementer i
elementboksen. Vi henviser til delen ”Skifte
tørrelementene for laserenheten” for hvordan du
monterer elementene.
FORSIKTIG:
• Pass på å slå av laseren når den ikke er i bruk
Fig.18
FORSIKTIG:
• Se aldri inn i laserstrålen. Direkte laserstråler kan
skade øynene dine.
• LASERSTRÅLING, IKKE STIRR PÅ STRÅLEN,
LASERPRODUKT KLASSE 2.
• Pass på å plugge fra maskinen før du flytter
laserlinjen eller foretar vedlikeholdsjusteringer.
Trykk på bryterens øvre stilling (I) for å slå på
laserstrålen. Trykk på bryterens nedre stilling (O) for å
slå av laserstrålen.

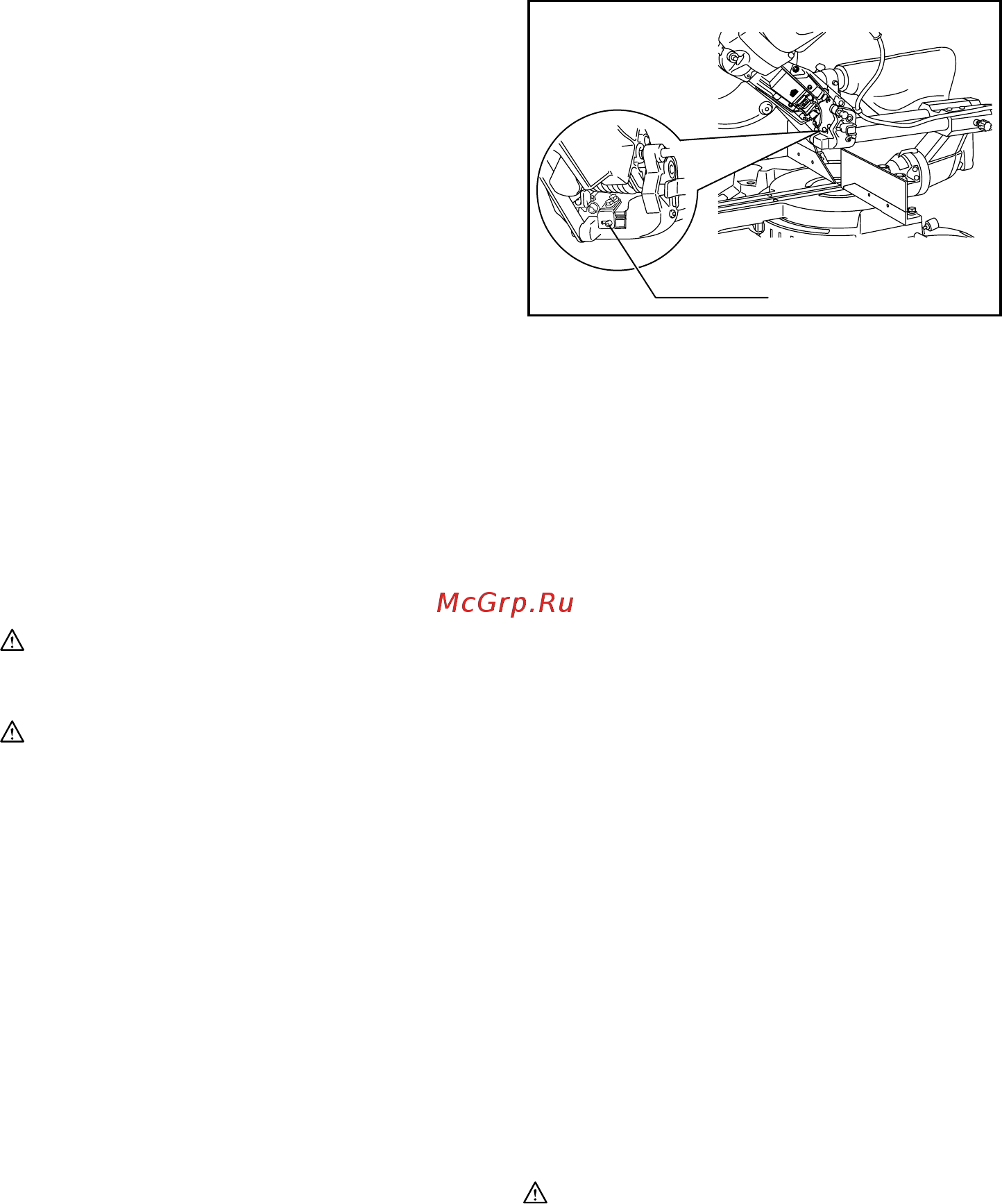

Laserlinjen kan flyttes enten til venstre eller høyre side
av sagbladet ved å løsne skruen som holder
laserenhetsboksen og flytte den i ønsket retning. Pass
på å stramme skruen etter flyttingen.
1
010473
Laserlinjen er fabrikkinnstilt slik at den er posisjonert
innenfor 1 mm fra siden på bladet (skjæreposisjon).
MERK:
• Hvis laserlinjen er uklar og vanskelig å se på grunn
av direkte sollys, bør du flytte arbeidsområdet til et
sted hvor der er mindre direkte sollys.
Skifte tørrelementene for laserenheten
Fig.19
Fig.20
Fjern lokket på tørrelementene for laserenheten ved å
skyve mens du trykker på den. Ta ut de gamle
tørrelementene og sett inn de nye som vist på figuren.
Etter at elementene er skiftet ut, setter du på lokket igjen
for å dekke dem.
Rengjøre laserlampelinsen
Hvis laserlampelinsen blir skitten eller det legger seg
sagmugg på den slik at laserlinjen ikke lenger er lett
synlig, må du koble fra sagen og ta av og rengjøre
laserlampelinsen forsiktig med en fuktig, myk klut. Ikke
bruk løsemidler eller petroleumbaserte
rengjøringsmidler på lisen.
MERK:
• Når laserlinjen er svak og nesten usynlig på grunn
av direkte sollys (når du jobber inne ved et vindu
eller utendørs), må du flytte arbeidsområdet til et
sted hvor du ikke står i direkte sollys.
MONTERING
ADVARSEL:
• Pass alltid på at maskinen er slått av og koblet
fra strømnettet (støpselet skal være ute av
stikkontakten) før du begynner å arbeide med
maskinen. Hvis maskinen ikke er avslått og koblet
fra strømnettet, kan det oppstå alvorlige
personskader.
1. Skrue som holder laserenhetsboksen
