59
ulos. Kiinnitä työkappale työntämällä puristimen nuppia
eteenpäin, kunnes puristimen levy koskettaa
työkappaletta, ja kääntämällä puristimen mutteria
myötäpäivään. Varmista sitten työkappaleen kiinnitys
kiertämällä puristimen nuppia myötäpäivään.
Vaakapenkin avulla voi tukea paikalleen enintään 215
mm leveän työkappaleen.
Vaakasuoraa ruuvinpuristinta asennettaessa pohjan
oikealle sivulle, käytä myös vara-aitaa R työkappaleen
lujemman kiinnityksen saavuttamiseksi. Ks. aikaisemmin
kuvattua "Vara-aita R" jaksoa vara-aita R:n
asennuksesta.
VAROITUS:
• Käännä puristimen mutteria aina myötäpäivään,
kunnes työkappale on tuettu tukevasti
paikalleen. Jos työkappaletta ei tueta
asianmukaisesti, materiaali voi päästä liikkumaan
sahauksen aikana, jolloin terä voi vahingoittua.
Materiaali saattaa myös sinkoutua irti aiheuttaen
hallinnan menettämisen, mistä voi seurata vakava
henkilövahinko.
• Tue ohut työkappale (esim. jalkalista) ohjainta
vasten aina vaakapenkin avulla.
Kannattimet
Kuva36
Kannattimet voi asentaa kummallekin puolelle tukemaan
työkappaleita vaakasuunnassa. Liu'uta kannatintangot
pohjassa oleviin reikiin. Tue kannattimet sitten
paikalleen kiristämällä ruuvit.
VAROITUS:
• Tue pitkä työkappale aina siten, että se on
kääntöjalustan yläpinnan kanssa samassa
tasossa. Tällä varmistetaan tarkka sahaus ja
estetään vaarallinen työkalun hallinnan
menettäminen. Kun tuet työkappaleen
asianmukaisesti, vältät terän jumiutumisen ja
mahdollisen takapotkun, joka voi aiheuttaa vajavan
henkilövahingon.
KÄYTTÖ
HUOMAUTUS:
• Ennen käyttöä, vapauta varmasti kahva
alennetusta asemasta vetämällä pysäytintappia.
• Älä sovella liikaa painetta kahvaan leikatessa.
Liian kova pakotus saattaa ylikuormittaa moottoria
ja /tai heikentää leikkaustehoa. Paina kahvaa alas
vain sen verran, kuin tarpeellista kitkattoman
leikkauksen saavuttamiseksi sekä ilman
merkittävää terännopeuden vähentämistä.
• Paina hellävaroen kahvaa leikkauksen tekemiseen.
Jos kahvaa painetaan väkisin alas tai jos
sovelletaan sivullisen voimaa, terä tärisee ja jättää
jäljen (sahanjäljen) työkappaleeseen ja
leikkauksen tarkkuus huononee.
• Liukuleikkauksen aikana, paina hellävaroen
kuljetinta ohjausaitaa päin ilman pysähtymistä. Jos
kuljettimen liike pysäytetään leikkauksen aikana,
työkappaleeseen jää jälki ja leikkauksen tarkkuus
huononee.
VAROITUS:
• Varmista ennen virran kytkemistä, että terä ei
kosketa työkappaletta tms.
Jos työkaluun kytketään virta terän koskettaessa
työkappaletta, seurauksena voi olla takapotku ja
vakava henkilövahinko.

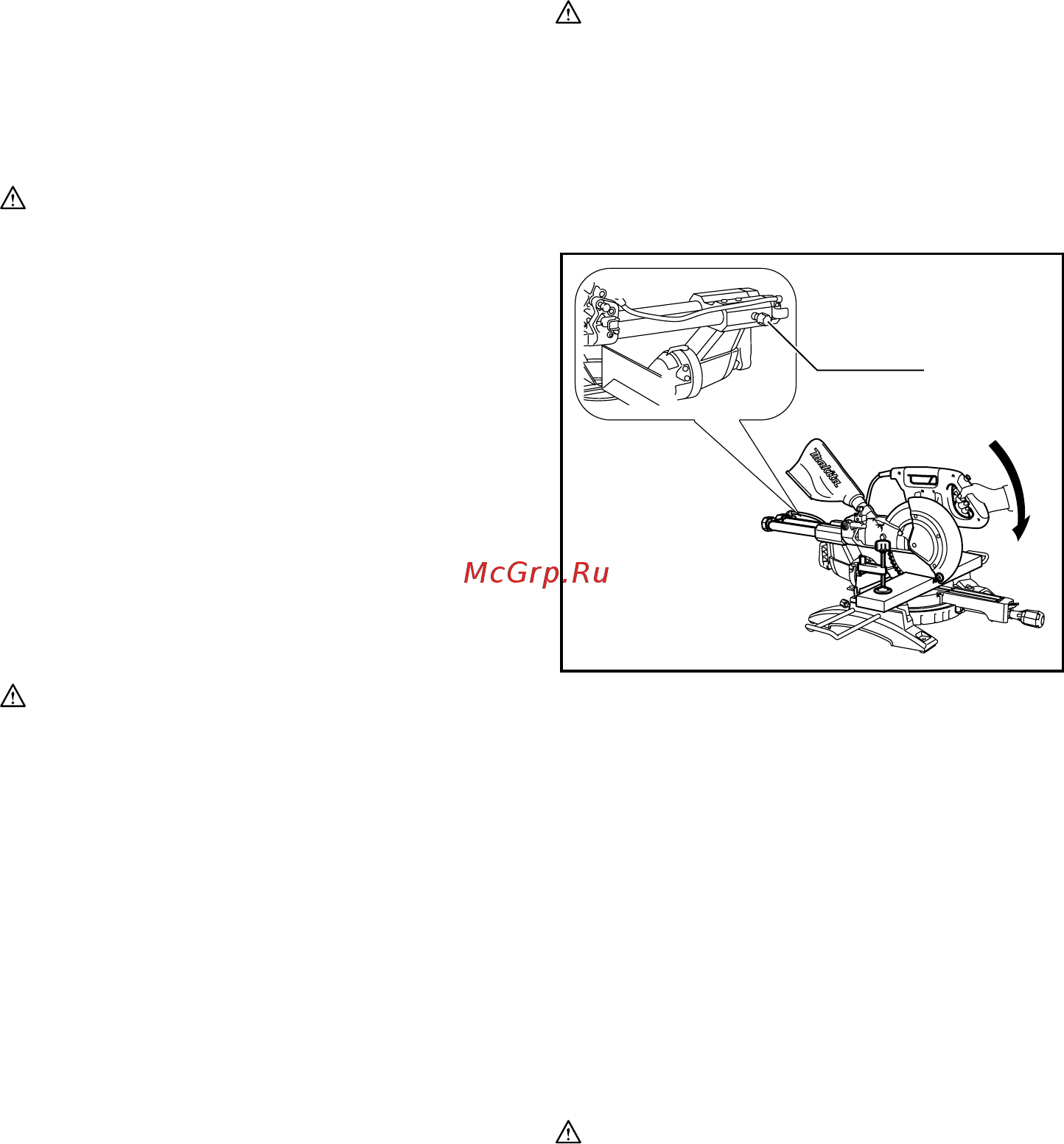

1. Puristinleikkaus (pienten työkappaleiden
leikkaus)
1
011409
Enintään 91 mm korkeita ja 70 mm leveitä
työkappaleita voidaan sahata seuraavalla tavalla.
Työnnä kelkka ohjaimen suuntaan ääriasentoon
saakka ja tue kelkka sitten paikalleen kiristämällä
lukitusruuvia myötäpäivään. Tue työkappale
paikalleen oikeanlaisella ruuvinpuristimella.
Käynnistä työkalu siten, että terä ei koske
mihinkään, ja odota, kunnes terä on saavuttanut
täyden nopeuden, ennen kuin painat terää alas.
Sahaa sitten työkappale painamalla kahva kevyesti
kokonaan alas. Kun sahaus on suoritettu,
sammuta työkalu ja ODOTA, KUNNES TERÄ ON
TÄYSIN PYSÄHTYNYT, ennen kuin palautat sen
takaisin yläasentoonsa.
VAROITUS:
• Kiristä nuppi tiukasti kiertämällä myötäpäivään,
jotta kelkka ei pääse liikkumaan käytön aikana.
Jos nuppia ei kiristetä tarpeeksi, seurauksena
saattaa olla takapotku, joka voi aiheuttaa vakavan
henkilövahingon.
1. Lukitusruuvi
