105
2. Liuglõike (presslõike) teostamine (väikeste
detailide lõikamine)
1
011410

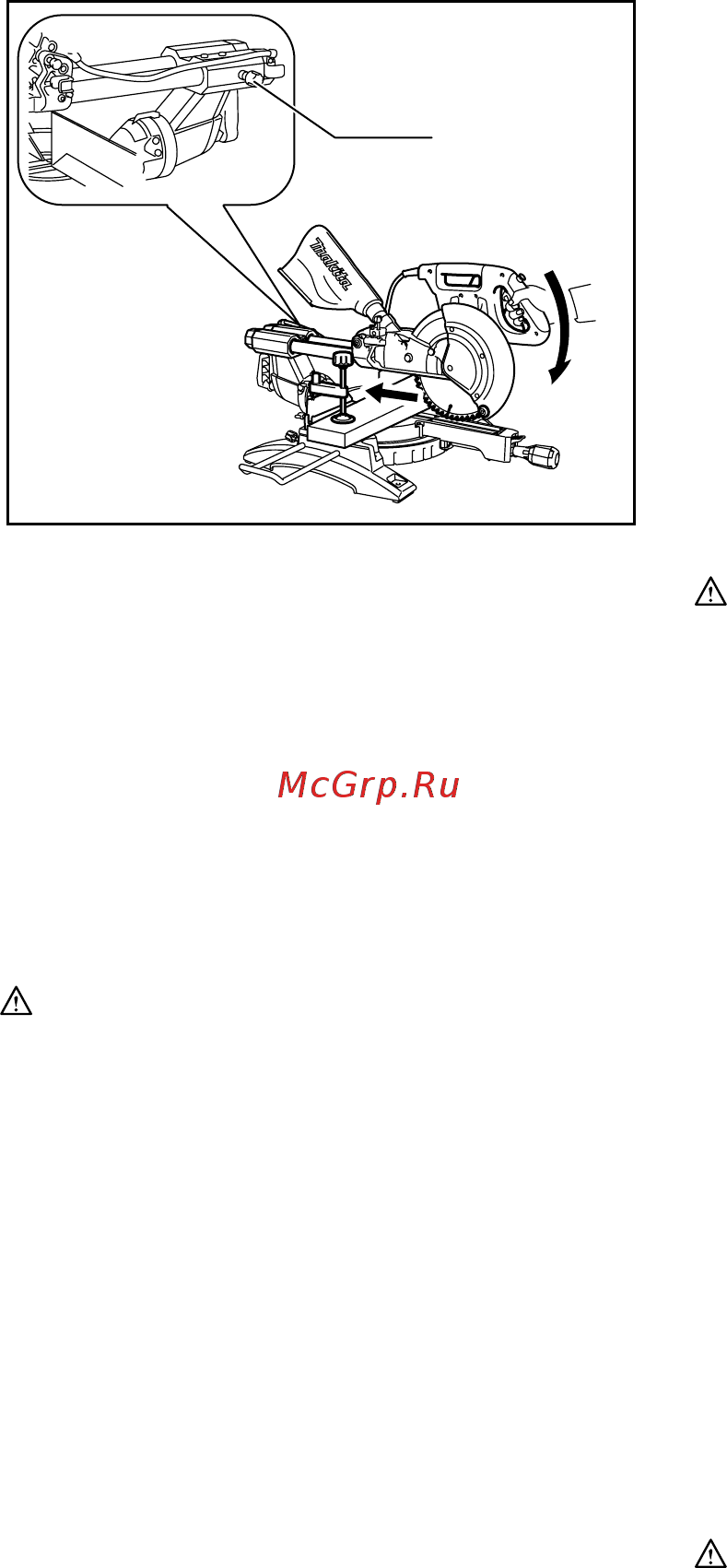

Keerake kinnituskruvi vastupäeva lahti, et kelk
saaks vabalt libiseda. Kinnitage töödeldav ese
õiget tüüpi kinnitusrakisega. Tõmmake kelk lõpuni
enda poole. Lülitage seade sisse (tera ei tohi ikka
veel detaili vastu puutuda) ning oodake, kuni see
saavutab täiskiiruse. Vajutage käepide alla ja
LÜKAKE KELKU JUHTTÕKISE POOLE NING
LÄBI TÖÖDELDAVA ESEME. Kui lõige on
teostatud, lülitage seade välja ja OODAKE TERA
TÄIELIKU PEATUMISENI enne, kui viite selle
tagasi ülestõstetud asendisse.
HOIATUS:
• Liugsaagimisel tõmmake kelk esmalt lõpuni
enda poole ja vajutage käepide täielikult alla,
seejärel lükake kelku juhttõkise poole.
Saagimist ei tohi alustada enne, kui olete kelgu
täielikult enda poole tõmmanud. Kui sooritate
liugsaagimise kelku täielikult enda poole tagasi
tõmbamata, võib aset leida ootamatu tagasilöök,
mis võib tekitada tõsise vigastuse.
• Ärge mingil juhul üritage sooritada
liugsaagimist kelku enda poole tagasi
tõmmates. Kui tõmbate kelku saagimise ajal enda
poole, võib aset leida ootamatu tagasilöök, mis
võib tekitada tõsise vigastuse.
• Liugsaagimise sooritamine langetatud asendisse
lukustatud käepidemega on keelatud.
• Kui saeketas pöörleb, on kelku fikseeriva
kinnituskruvi lahtikeeramine keelatud. Kelgu
vabanemine saagimise ajal võib põhjustada
ootamatu tagasilöögi, mis võib kaasa tuua tõsise
vigastuse.
3. Kaldlõike teostamine
Juhinduge eespool toodud lõigust „Eerunginurga
reguleerimine".
4. Fassettlõikamine
Joon.37
Keerake hoob lahti ja kallutage soovitud
kaldenurga seadmiseks saetera (juhinduge
eespool toodud lõigust „Kaldenurga
reguleerimine"). Kindlasti kinnitage hoob korralikult
uuesti, et kaldenurk turvaliselt fikseerida.
Fikseerige töödeldav detail kinnitusrakise abil.
Veenduge, et kelk on lõpuni operaatori poole
tõmmatud. Lülitage tööriist sisse (tera ei tohi ikka
veel detaili vastu puutuda) ning oodake, kuni tera
saavutab täiskiiruse. Seejärel langetage käepide
madalaimasse asendisse, avaldades samal ajal
teraga paralleelset survet, ning LÜKAKE KELKU
TÖÖDELDAVA DETAILI LÕIKAMISEKS
JUHTPIIRDE SUUNAS. Kui lõige on teostatud,
lülitage tööriist välja ja OODAKE TERA TÄIELIKU
PEATUMISENI enne, kui viite tera tagasi
ülestõstetud asendisse.
HOIATUS:
• Kui olete saeketta faasisaagimiseks valmis
seadnud, veenduge enne masina kasutamist
selles, et kelgu ja saeketta liikumisteekond on
vaba kogu kavandatava saagimise ulatuses.
Kelgu või saeketta liikumise katkestamine
saagimise käigus võib põhjustada ootamatu
tagasilöögi, mis võib kaasa tuua tõsise vigastuse.
• Hoidke käed faasisaagimise ajal saeketta teelt
eemal. Saeketta nurk võib saeketta tegelikku
teekonda saagimise käigus kasutaja eest varjata,
kokkupuude saekettaga põhjustab tõsise
vigastuse.
• Saeketast ei tohiks tõsta enne selle täielikku
seiskumist. Faasisaagimise käigus võib
mahasaetud klots jääda toetuma vastu saeketta
külge. Kui saeketas tõstetakse üles enne selle
seiskumist, võib ketas haarata klotsi kaasa ja
paisata eemale, purustades selle ning tekitades
tõsiste vigastuste ohu.
NB!:
• Käepideme allavajutamisel avaldage saekettaga
paralleelset survet. Kui eerungiplaadile püstjalt
survet avaldada või kui surve suunda saagimise
ajal muuta, siis väheneb saagimise täpsus.
• Faasisaagimise eel võib nõutav olla ülemise ja
alumise tõkise reguleerimine. Vt osa pealkirjaga
„Juhttõkise reguleerimine“.
HOIATUS:
• Alapiire R tuleb alati eemaldada, et see ei segaks
kelgu kasutamist kaldlõikamisel.
5. Liitlõikamine
Liitsaagimine kujutab endast töödeldava detaili
samaaegset kaldsaagimist ja eerunginurga
saagimist. Liitsaagimist saab teostada tabelis
näidatud nurga all.
1. Lukustuskruvi
