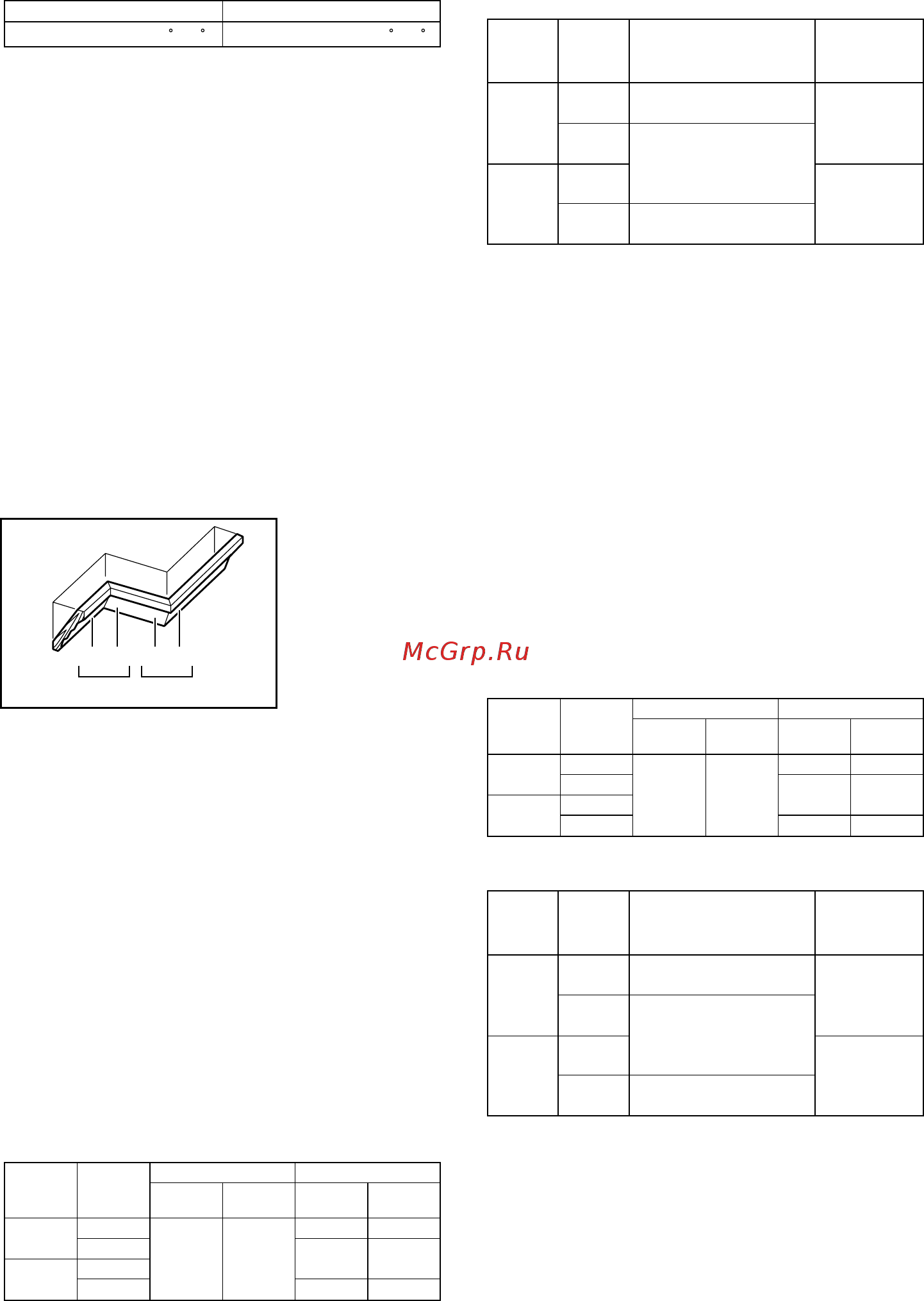

91
Įžambusis kampas Įstrižasis kampas
Kairysis ir dešinysis 0 - 45Kairysis ir dešinysis 0 - 45
009713
Atlikdami kombinuotąjį pjovimą, žr. paaiškinimus
skyriuose „Pjovimas, naudojant spaudimą",
„Pjovimas slenkant", „Įžambus pjovimas" ir
„Įstrižasis pjovimas".
6. Dekoratyvinių ir skliautinių karnizų pjovimas
Dekoratyvinius ir skliautinius lubų karnizus galima
išpjauti kombinuotu skersavimo ir kampų suleidimo
pjūklu, padėjus karnizus ant sukiojamo pagrindo.
Paprastai naudojami dvejų tipų dekoratyviniai
karnizai ir vieno tipo skliautiniai karnizai: 52/38°
kampų tarp sienos ir lubų dekoratyviniai karnizai,
45° kampo tarp sienos ir lubų karnizai ir 45° kampo
tarp sienos ir lubų skliautiniai karnizai. Žr. pav.
Pav.38
Gali būti dekoratyviniai ir skliautiniai karzinų
sujungimai, kurie sudaro „vidinius" 90° kampus ((1)
bei (2) A pav.) ir „išorinius" 90° kampus ((3) bei (4)
A pav.).
(1) (2) (3)(4)
1 2
A pav.
001556
Pav.39
Matavimai
Išmatuokite sienos ilgį ir dėkite ruošinį ant
darbastalio, kad atpjautumėte reikiamo sieną
liečiantį kraštą. Visuomet įsitikinkite, kad atpjauto
ruošinio ilgis ruošinio galinėje pusėje sutaptų su
sienos ilgiu. Nustatykite pjūvio ilgį pagal pjūvio
kampą. Pradžioje visuomet atlikite kelis
bandomuosius pjūvius ant atliekamų ruošinių, kad
nustatytumėte pjovimo kampus.
Pjaudami dekoratyvinius ir skliautinius lubų
karnizus, nustatykite įstrižus ir nuožambius
kampus, kaip nurodyta lentelėje (A), ir dėkite
karnizus ant pjūklo pagrindo, kaip nurodyta
lentelėje (B).
Kairysis įstrižas pjūvis
Formavimo padėtis,
pavaizduota A pav.
Įstrižasis kampas Įžambusis kampas
Išoriniam
kampui
Vidiniam
kampui
52/38° tipas 45° tipas
31,6° dešinysis
45° tipas
33,9° kairysis 30° kairysis
52/38° tipas
31,6° kairysis 35,3° kairysis
35,3° dešinysis
35,3° dešinysis31,6° dešinysis
(1)
(2)
(3)
(4)
Lentelė (A)
006361
Formavimo padėtis,
pavaizduota A pav.
Karnizo kraštas atremtas į kreiptuvą
(1)
Lubas liečiantis kraštas turi
būti atremtas į kreiptuvą.
Lubas liečiantis kraštas turi
būti atremtas į kreiptuvą.
Išoriniam
kampui
Užbaigta dalis bus
pjūklo kairėje.
Užbaigta dalis bus
pjūklo dešinėje.
Vidiniam
kampui
Sieną liečiantis kraštas turi
būti atremtas į kreiptuvą.
Užbaigta dalis
(2)
(3)
(4)
Lentelė (B)
006362
Pavyzdys:
Atlikdami 52/38° tipo dekoratyvinio karnizo
pjūvį pagal padėtį (1) A pav.:
• Pakreipkite ir užtvirtinkite įstrižo kampo
nustatymą ties 33,9° KAIRIUOJU
kampu.
• Nustatykite ir užtvirtinkite nuožambaus
kampo nustatymą ties 31,6°
DEŠINIUOJU kampu.
• Dėkite dekoratyvinį karnizą jo lentos
galinės pusės (paslėptu) paviršiumi ant
sukiojamo pagrindo, jo LUBAS
LIEČIANTĮ KRAŠTĄ atrėmę į pjūklo
kreiptuvą.
• Atlikus pjūvį, užbaigta naudojama dalis
visuomet bus KAIRĖJE disko pusėje.
Dešinysis įstrižas pjūvis
Formavimo padėtis,
pavaizduota A pav.
Įstrižasis kampas Įžambusis kampas
Išoriniam
kampui
Vidiniam
kampui
52/38° tipas 45° tipas
31,6° dešinysis
45° tipas
33,9° dešinysis 30° dešinysis
52/38° tipas
31,6° kairysis 35,3° kairysis
35,3° dešinysis
35,3° dešinysis31,6° dešinysis
(1)
(2)
(3)
(4)
Lentelė (A)
006363
Formavimo padėtis,
pavaizduota A pav.
Karnizo kraštas atremtas į kreiptuvą
(1)
Išoriniam
kampui
Vidiniam
kampui
Užbaigta dalis
(2)
(3)
(4)
Lentelė (B)
Užbaigta dalis bus
pjūklo kairėje.
Užbaigta dalis bus
pjūklo dešinėje.
Sieną liečiantis kraštas turi
būti atremtas į kreiptuvą.
Sieną liečiantis kraštas turi
būti atremtas į kreiptuvą.
Lubas liečiantis kraštas turi
būti atremtas į kreiptuvą.
006364
Pavyzdys:
Atlikdami 52/38° tipo dekoratyvinio karnizo
pjūvį pagal padėtį (1) A pav.:
• Pakreipkite ir užtvirtinkite įstrižo kampo
nustatymą ties 33,9° DEŠINIUOJU
kampu.
• Nustatykite ir užtvirtinkite nuožambaus
kampo nustatymą ties 31,6°
1. Vidinis kampas
2. Išorinis kampas
