92
DEŠINIUOJU kampu.
• Dėkite dekoratyvinį karnizą jo lentos
galinės pusės (paslėptu) paviršiumi ant
sukiojamo pagrindo, jo SIENĄ
LIEČIANTĮ KRAŠTĄ atrėmę į pjūklo
kreiptuvą.
• Atlikus pjūvį, užbaigta naudojama dalis
visuomet bus DEŠINĖJE disko pusėje.
7. Forminių aliuminio ruošinių pjovimas
Pav.40
Pav.41
Forminių aliuminio ruošinių pritvirtinimui naudokite
atramines trinkeles arba metalo gabalėlius, kaip
parodyta piešinyje, kad aliuminius nesideformuotų.
Pjaudami forminius aliuminio ruošinius, naudokite
pjovimo tepalą, kad prie disko nepriliptų aliuminio
dalelių.
ĮSPĖJIMAS:
• Niekada nebandykite pjauti storų arba apvalių
aliuminio profilių. Storus arba apvalius aliuminio
profilius gali būti sunku įtvirtinti ir pjovimo metu jie
gali atsilaisvinti, sąlygoti įrankio kontrolės
praradimą ir sunkų susižeidimą.

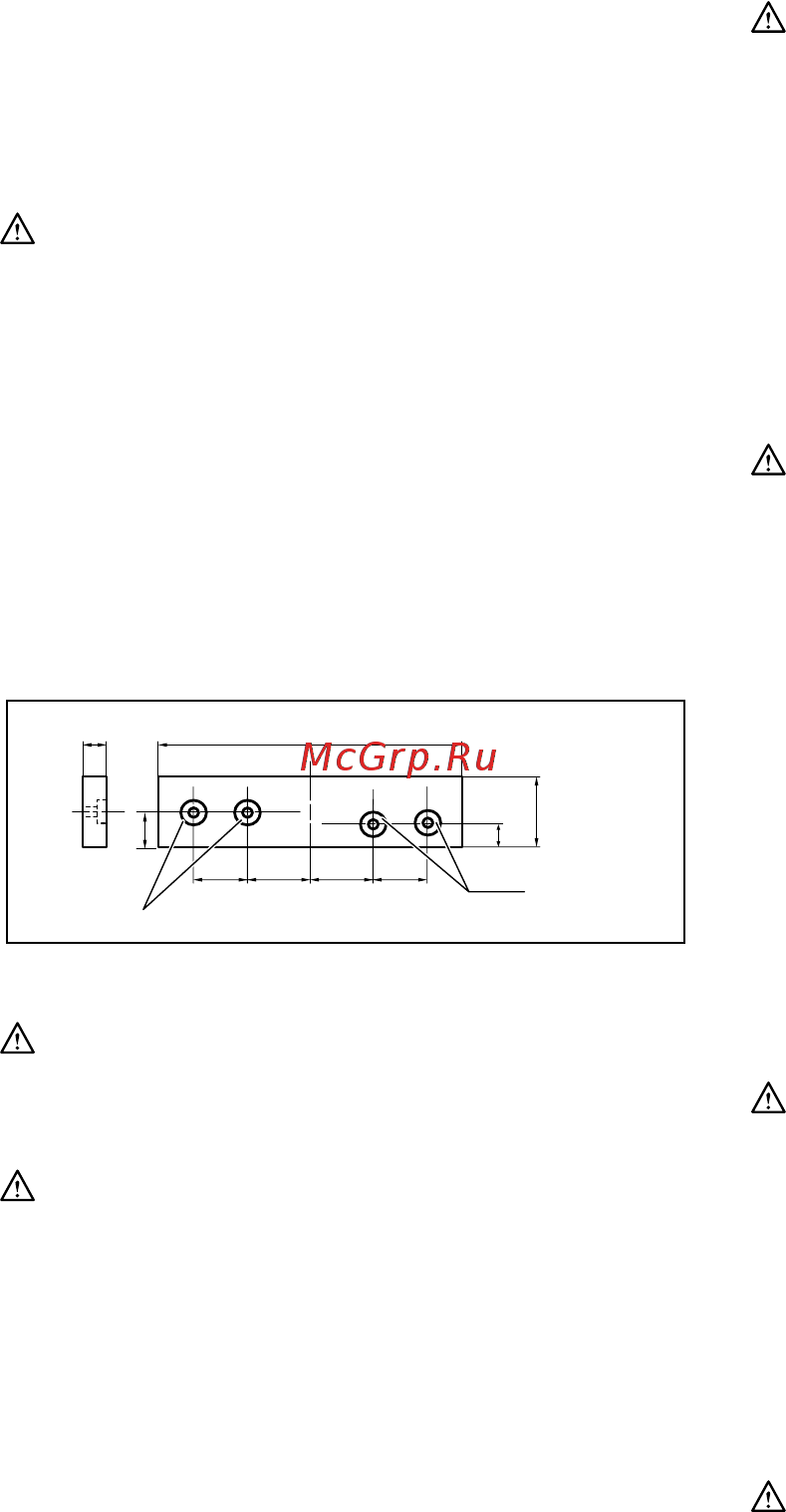

8. Medžio apsauga
Naudojant medžio apsaugą, ruošiniai pjaunami be
nuolaužų. Pritvirtinkite medžio apsaugą prie
kreiptuvo, įkišdami ją į kreiptuvo skyles.
Piešinyje pavaizduoti rekomenduojami medžio
apsaugų dydžiai.
15mm Virš 500 mm
1
1
80mm-90mm
20 mm
68mm 121mm
68mm
121mm
24 mm
010563
DĖMESIO:
• Vietoj medžio apsaugos panaudokite tiesią,
vienodo storio medžio juostelę.
ĮSPĖJIMAS:
• Medžio apsaugą prie kreiptuvo prisukite
varžtais. Varžtai turi būti įsukti taip, kad jų
galvutės nekyšotų iš medžio apsaugos ir
netrukdytų padėti ruošinį, kuris bus pjaunamas.
Pjovimo metu pjaunamam ruošiniui netikėtai
pasislinkus, galima netekti kontrolės ir sunkiai
susižeisti.
PASTABA:
• Pritvirtinę apsaugą, nesukite sukiojamo pagrindo,
kai rankenėlė nuleista. Sugadinsite pjovimo diską
ir/arba medžio apsaugą.
9. Griovelio išpjovimas
Pav.42
Panelio tipo pjūvį galima atlikti taip:
Reguliavimo varžtu ir fiksavimo rankenėle
nustatykite apatinę pjovimo disko ribą, kad
apribotumėte disko pjovimo gylį. Žr. anksčiau
aprašytą skyrių „Fiksavimo rankenėlė".
Nustatę apatinę ribinę disko padėtį, slinkdami
(stumdami), pjaukite lygiagrečius griovelius skersai
per visą ruošinio plotį, kaip parodyta piešinyje.
Paskui kaltu išvalykite grioveliuose likusias
medžiagos dalis.
ĮSPĖJIMAS:
• Nebandykite atlikti šio tipo pjūvių, naudodami
platesnius arba frezavimo diskus. Bandant
išpjauti griovelį platesniu disku arba frezavimo
disku, gali įvykti netikėta atatranka, kuri gali
sąlygoti sunkų susižeidimą.
• Atlikdami kitus nei griovelių išpjovimo pjūvius,
būtinai sugrąžinkite fiksavimo svirtį į pradinę
padėtį. Bandant atlikti pjūvius, kai fiksavimo svirtis
yra netinkamoje padėtyje, pjūviai gali būti netikslūs
ir gali įvykti netikėta atatranka, sąlygojanti sunkų
susižeidimą.
DĖMESIO:
• Pjaudami kitu būdu, būtinai sugrąžinkite fiksavimo
rankenėlę į pradinę padėtį.
Įrankio nešimas
Pav.43
Patikrinkite, ar įrankis išjungtas. Užveržkite diską 0°
įstrižu kampu, o sukiojamą pagrindą - tinkamo
nuožulnumo kampo padėtyje. Užtvirtinkite slankiuosius
kuoliukus taip, kad apatinis slankusis kuoliukas būtų
užfiksuotas visiškai link operatoriaus paslinkto suporto
padėtyje, o viršutiniai slankieji kuoliukai būtų užfiksuoti
iki galo link kreiptuvo pastumto suporto padėtyje (žr.
skyrių “Slankiojo fiksatoriaus reguliavimas".) Iki galo
nuleiskite rankenėlę ir užfiksuokite ją žemiausioje
padėtyje, įstumdami fiksavimo smaigą.
Susukite maitinimo laidą, naudodami laido atramas.
ĮSPĖJIMAS:
• Fiksavimo smaigas skirtas tik nešimo ir
saugojimo tikslams; jo negalima naudoti
jokiems pjovimo darbams. Naudojant fiksavimo
smaigą pjovimo darbams, pjovimo diskas gali
netikėtai pajudėti, sukelti atatranką ir sunkiai
sužeisti.
Įrankį neškite laikydami už pagrindo, iš abiejų pusių, kaip
parodyta piešinyje. Jeigu nuimsite laikiklius, dulkių
maišelį ir t.t., įrankį nešti bus lengviau.
DĖMESIO:
• Prieš nešdami įrankį, būtinai užtvirtinkite visas
judamas dalis. Jeigu nešant įrankį kuri nors jo dalis
1. Skylės
