2. Skyvesaging (sage brede arbeidsemner)
1
011410
Løsne låseskruen mot klokken slik at vognen kan
gli fritt. Fest arbeidsstykket godt ved hjelp av den
angitte skrustikken. Trekk vognen helt mot deg. Slå
på maskinen uten at bladet berører arbeidsstykket,
og vent til bladet går med full hastighet. Trykk ned
håndtaket og SKYV VOGNEN MOT
FØRINGSVERNET OG GJENNOM
ARBEIDSSTYKKET. Når du er ferdig å sage, slår
du av maskinen og VENTER TIL BLADET HAR
STOPPET HELT før du setter bladet tilbake i helt
oppreist stilling.
ADVARSEL:
• Når du bruker uttrekksfunksjonen for å kappe
et arbeidsstykke, må du først trekke vognen
helt til deg og trykke håndtaket helt ned.
Deretter skyver du vognen mot føringsvernet.
Vognen skal alltid være trukket helt mot deg før
du begynner å sage. Hvis du bruker
uttrekksfunksjonen for å kappe et arbeidsstykke og
vognen ikke er trukket helt mot deg, kan det oppstå
farlige tilbakeslag (kickback).
•
Aldri forsøk å dra vognen mot deg for å bruke
uttrekksfunksjonen for å kappe et
arbeidsstykke.
Hvis du trekker vognen mot deg
mens du sager, kan det oppstå uventede
tilbakeslag (kickback) som kan gi alvorlige
personskader.
• Aldri bruk uttrekksfunksjonen for å kappe et
arbeidsstykke når håndtaket er låst i senket stilling.
• Låseskruen som sikrer vognen skal aldri
løsnes mens bladet roterer. Hvis vognen er løs
når du sager kan det forårsake mulig tilbakeslag,
som kan resultere i alvorlig personskade.
3. Gjærsaging
Se avsnittet "Justere gjæringsvinkelen".
4. Skråskjæring
Fig.37
Løsne spaken og vipp sagbladet for å stille inn
skråvinkelen (se avsnittet "Justere skråvinkelen").
Stram spaken godt igjen for å sikre skråvinkelen du
har valgt. Fest arbeidsstykket med en skrustikke.
Sørg for at sleden er trukket helt tilbake til brukeren.
Skru på verktøyet uten at bladet er i kontakt med
noe, og vent til bladet når full hastighet. Senk så
hendelen forsiktig til helt senket posisjon mens du
utøver trykk parallelt med bladet, og SKYV
SLEDEN MOT FØRINGSFLATEN FOR Å SAGE
ARBEIDSEMNET. Når kuttet er ferdig, må du slå
av sagen og VENTE TIL BLADET HAR STOPPET
HELT før du hever det helt igjen.
ADVARSEL:
•
Når bladet er stilt inn for gjæringssaging i
vertikalplanet, må du forsikre deg om at
vognen og bladet kan bevege seg fritt under
hele kutteprosessen. Ikke start opp maskinen
før dette er kontrollert.
Hvis vognen eller bladet
blir hindret under sagingen, kan det oppstå
tilbakeslag (kickback) som kan gi alvorlige
personskader.
• Når du utfører gjæringssaging i vertikalplanet
må du passe på å holde hendene borte fra
sagbladets bane. Vær oppmerksom på at
bladvinkelen kan gi et feilaktig inntrykk av
sagbladets faktiske bane. Kontakt med sagbladet
vil gi alvorlige personskader.
• Ikke hev bladet før det har stoppet helt. Ved
gjæringssaging i vertikalplanet kan det skje at det
avkappede arbeidsstykket hviler mot bladet. Hvis
bladet da heves mens det fremdeles roterer, kan
det kaste ut den avkappede biten. Dette vil føre til
at materialet fliser seg opp, og alvorlige
personskader kan oppstå.
MERKNAD:
• Når du trykker ned håndtaket, må du trykke
parallelt med bladet. Hvis du trykker i vertikal
retning for dreiefoten, eller endrer trykkretningen
mens du sager, vil snittet bli mindre presist.
• Før du utfører gjæringssaging i vertikalplanet, kan
det være nødvendig å justere føringsvernet oppe
og nede. Se avsnittet ”Justering av føringsvernet”.
FORSIKTIG:
• Du må alltid fjerne tilleggsanlegg R, slik at det ikke
kommer i veien for noen del av vognen ved
skråskjæring mot høyre.
5. Lamellsaging
Kombinasjonssaging innebærer at gjæringssaging
i vertikalplanet utføres samtidig som det sages en
gjæringsvinkel i horisontalplanet.
Kombinasjonssaging kan utføres i vinkelen som er
angitt i tabellen.

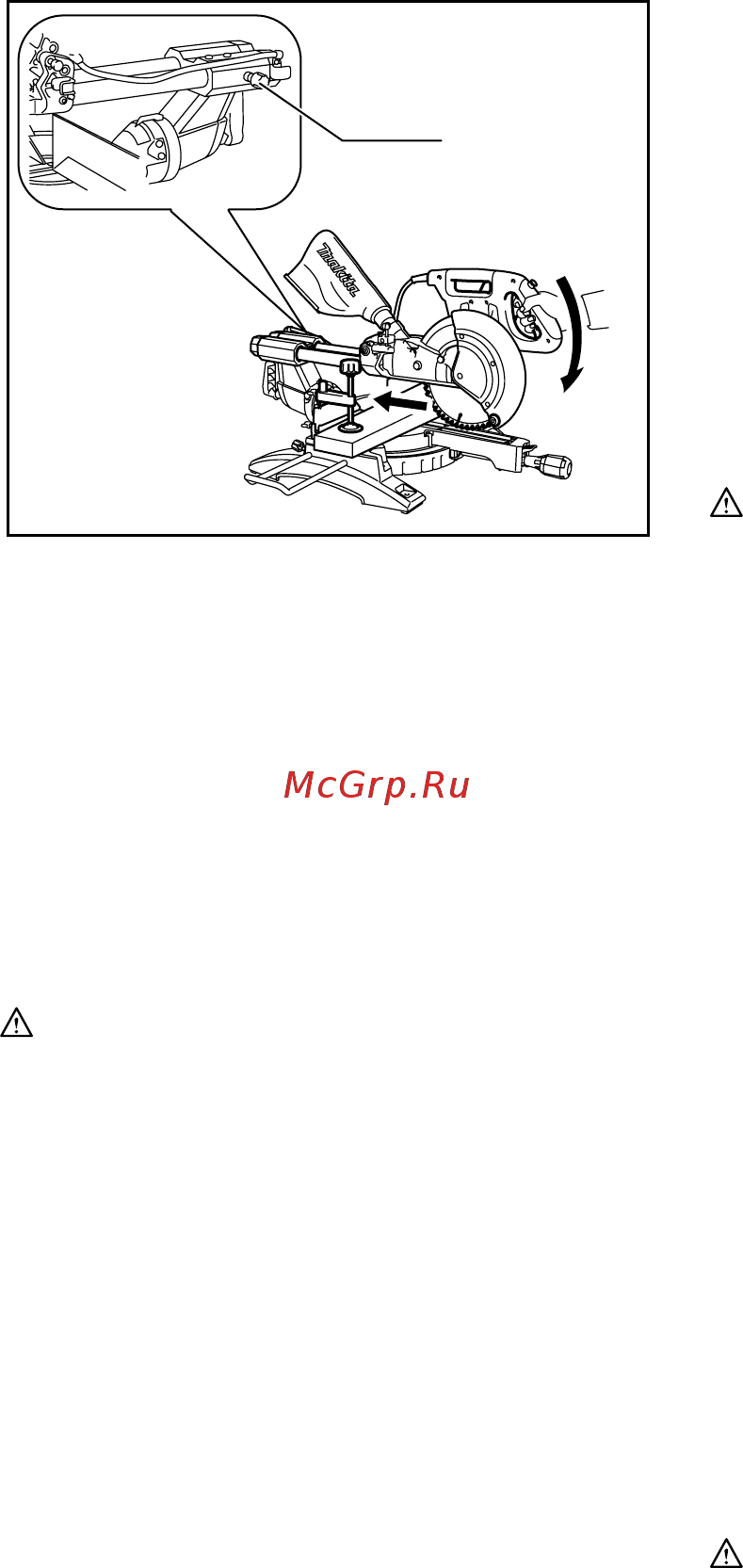

1. Låseskrue
