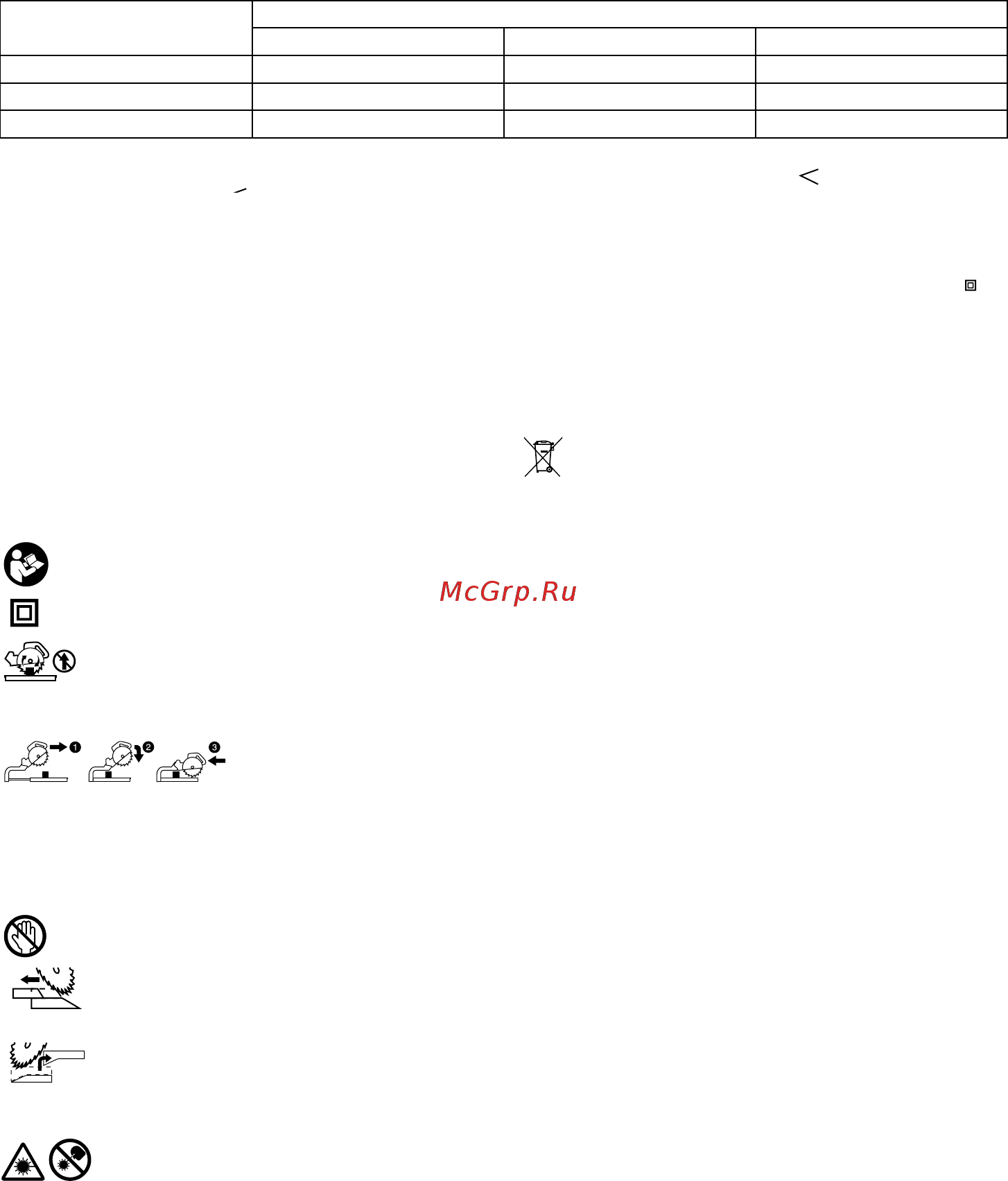

81
SPECIFIKACIJOS
Modelis LS1018 / LS1018L
Pjovimo disko skersmuo 255 mm - 260 mm
Skylės skersmuo
Visoms šalims, išskyrus Europos šalis 25,4 mm
Europos šalims 30 mm
Didž. pjovimo matmetys (A x P), kai skermuo 260 mm
Įstrižasis kampas
Įžambusis kampas
45° (kairysis) 0° 45° (dešinysis)
0° 50 mm x 310 mm 91 mm x 310 mm 31 mm x 310 mm
45° 50 mm x 220 mm 91 mm x 220 mm 31 mm x 220 mm
60° (dešinysis) - 91 mm x 153 mm -
Greitis be apkrovos (min
-1
) 4 300
Lazerio tipas (tik LS1018FL modeliui)
Raudonas lazeris 650 nm, 1 mW (2 klasės lazeris)
Matmenys (I x P x A) 825 mm x 536 mm x 633 mm
Neto svoris Visoms šalims, išskyrus Europos šalis………19,8 kg
Europos šalims………………………………………19,9 kg
Saugos klasė /II
• Atliekame nepertraukiamus tyrimus ir nuolatos tobuliname savo gaminius, todėl čia pateikiamos specifikacijos gali būti keičiamos be
įspėjimo.
• įvairiose šalyse specifikacijos gali skirtis.
• Svoris pagal Europos elektrinių įrankių asociacijos nustatytą metodiką „EPTA -Procedure 01/2003"
END222-1
Simboliai
Žemiau yra nurodyti įrangai naudojami simboliai. Prieš
naudodami įsitikinkite, kad suprantate jų reikšmę.
･ Perskaitykite instrukciją.
･ DVIGUBA IZOLIACIJA
･ Saugodamiesi sužalojimų, kuriuos gali
sukelti skriejančios atplaišos, baigę
pjauti, pjūklo galvutę laikykite nuleidę,
kol diskas visiškai sustos.
･ Atlikdami slenkamąjį pjūvį, pirmiausiai
iki galo patraukite vežimėlį ir
nuspauskite rankeną žemyn, tada
pastumkite vežimėlį kreipiamojo
aptvaro link.
･ Nekiškite rankų ir pirštų prie geležtės.
･ Tinkamai nustatykite slankiojamus
kreiptuvus atokiai nuo disko ir disko
apsaugos.
･ Atlikdami dešininius įstrižus pjūvius
būtinai išimkite PAPILDOMĄ APTVARĄ
R. To nepadaręs, operatorius gali
sunkiai susižeisti.
･ Niekada nežiūrėkite į lazerio spindulį.
Tiesioginis lazerio spindulys gali
pažeisti Jūsų akis.
･ Tik ES šalims
Neišmeskite elektrinės įrangos kartu su
buitinėmis šiukšlėmis!
Pagal Europos Direktyvą 2002/96/EC
dėl elektros ir elektroninės įrangos
atliekų ir jos vykdymą pagal vietinius
įstatymus, elektrinė įranga , pasibaigus
jos eksploatacijos laikui, turi būti
atskirai surenkama ir nusiųsta į
ekologiškai suderinamą perdirbimo
gamyklą.
ENE006-1
Paskirtis
Šis įrankis skirtas tiksliam tiesiam ir kūginiam medienos
pjovimui. Naudojant reikiamas pjūklo geležtes, galima
pjauti ir aliuminį.
ENF002-1
Elektros energijos tiekimas
Įrenginiui turi būti tiekiama tokios įtampos elektros
energija, kaip nurodyta duomenų lentelėje; įrenginys
veikia tik su vienfaze kintamąja srove. Visi įrenginiai turi
dvigubą izoliaciją, kaip reikalauja Europos standartas,
todėl juos galima jungti į elektros lizdą neįžemintus.
ENG905-1
Triukšmas
Tipiškas A svertinis triukšmo lygis nustatytas pagal
EN61029:
Garso slėgio lygis (L
pA
): 97 dB(A)
Garso galios lygis (L
WA
): 103 dB(A)
Paklaida (K) : 3 dB (A)
Dėvėkite ausų apsaugas
