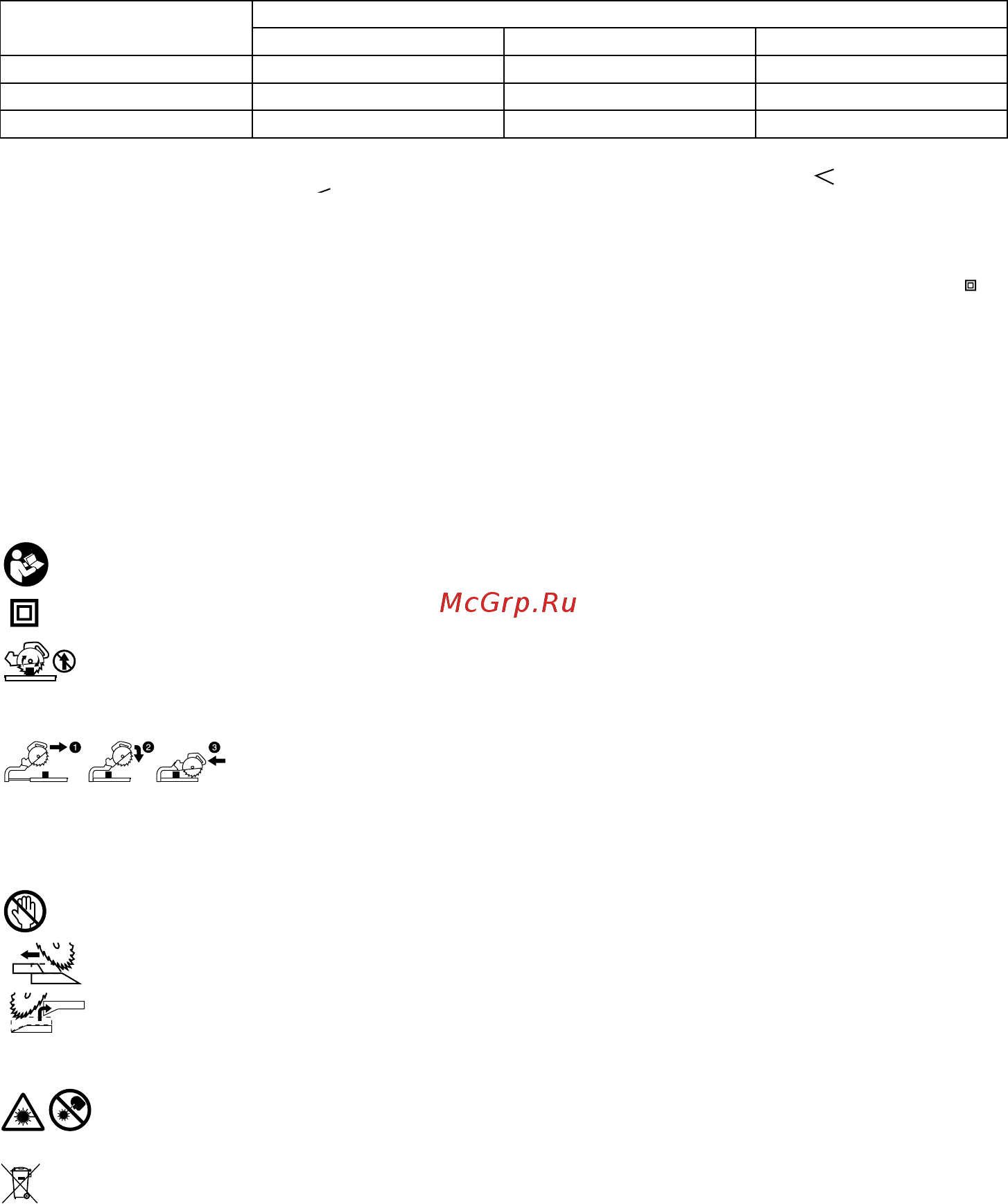

![Makita LS1018L [51/128] Tekniset tiedot](/views2/1300927/page51/bg33.png)
51
TEKNISET TIEDOT
Malli LS1018 / LS1018L
Terän halkaisija 255 mm - 260 mm
Aukon halkaisija
Kaikille Euroopan ulkopuolella oleville maille. 25,4 mm
Eurooppalaisille maille 30 mm
Maks. Leikkauskaasiteetit (K x L) 260 mm halkaisijalla
Viisteityskulma
Jiirikulma
45° (vasen) 0° 45° (oikea)
0° 50 mm x 310 mm 91 mm x 310 mm 31 mm x 310 mm
45° 50 mm x 220 mm 91 mm x 220 mm 31 mm x 220 mm
60° (oikea) - 91 mm x 153 mm -
Kuormittamaton nopeus (min
-1
)
4 300
Laasertyyppi (ainoastaan LS1018FL)
Punainen laser 650 nm, 1 mW (laserluokka 2)
Mitat (P x L x K) 825 mm x 536 mm x 633 mm
Nettopaino Kaikille Euroopan ulkopuolella oleville maille.………19,8 kg
Eurooppalaisille maille………………………………………19,9 kg
Turvallisuusluokka /II
• Jatkuvan tutkimus- ja kehitysohjelman vuoksi pidätämme oikeuden muuttaa tässä mainittuja teknisiä ominaisuuksia ilman
ennakkoilmoitusta.
• Tekniset ominaisuudet saattavat vaihdella eri maissa.
• Paino EPTA-menetelmän 01/2003 mukaan
END222-1
Symbolit
Laitteessa on käytetty seuraavia symboleja. Varmista
ennen käyttöä, että ymmärrät niiden merkityksen.
･ Lue käyttöohje.
･ KAKSINKERTAINEN ERISTYS
･ Pidä sahauspäätä alhaalla sahaamisen
jälkeen, kunnes terä on kokonaan
pysähtynyt. Näin vältät pirstaleiden
aiheuttamat onnettomuudet.
･ Kun suoritetaan liukuleikkaus, vedä
ensin kelkka täysin ulos ja paina kahva
alas, työnnä sitten kelkkaa ohjaimen
suuntaan.
･ Älä laita käsiä tai sormia terän lähelle.
･ Säädä liukuohjaimet asianmukaisesti
irti terästä ja terän suojuksesta.
･ Poista aina oikea sivuohjain, kun
suoritat oikean puolen viisteleikkauksia.
Muuten seurauksena voi olla vakava
vamma käyttäjälle.
･ Älä koskaan katso lasersäteeseen.
Suora lasersäde voi vahingoittaa
silmiäsi.
･ Koskee vain EU-maita
Älä hävitä sähkötarvikkeita tavallisen
kotitalousjätteen mukana!
Vanhoja sähkö- ja elektroniikkalaitteita
koskevan EU-direktiivin 2002/96/ETY ja
sen maakohtaisten sovellusten
mukaisesti käytetyt sähkötarvikkeet on
toimitettava ongelmajätteen
keräyspisteeseen ja ohjattava
ympäristöystävälliseen kierrätykseen.
ENE006-1
Käyttötarkoitus
Työkalu on tarkoitettu puun tarkkaan suoraan
sahaukseen ja jiirisahaukseen. Voidaan sahata myös
alumiinia sopivalla sahanterällä.
ENF002-1
Virtalähde
Koneen saa kytkeä vain sellaiseen virtalähteeseen,
jonka jännite on sama kuin arvokilvessä ilmoitettu, ja sitä
saa käyttää ainoastaan yksivaiheisella vaihtovirralla.
Kone on kaksinkertaisesti suojaeristetty eurooppalaisten
standardien mukaisesti, ja se voidaan siten kytkeä myös
maadoittamattomaan pistorasiaan.
ENG905-1
Melutaso
Tyypillinen A-painotettu melutaso määräytyy
EN61029-standardin mukaan:
Äänenpainetaso (L
pA
): 97 dB(A)
Äänitehotaso (L
WA
): 103 dB(A)
Virhemarginaali (K): 3 dB(A)
Käytä kuulosuojaimia
