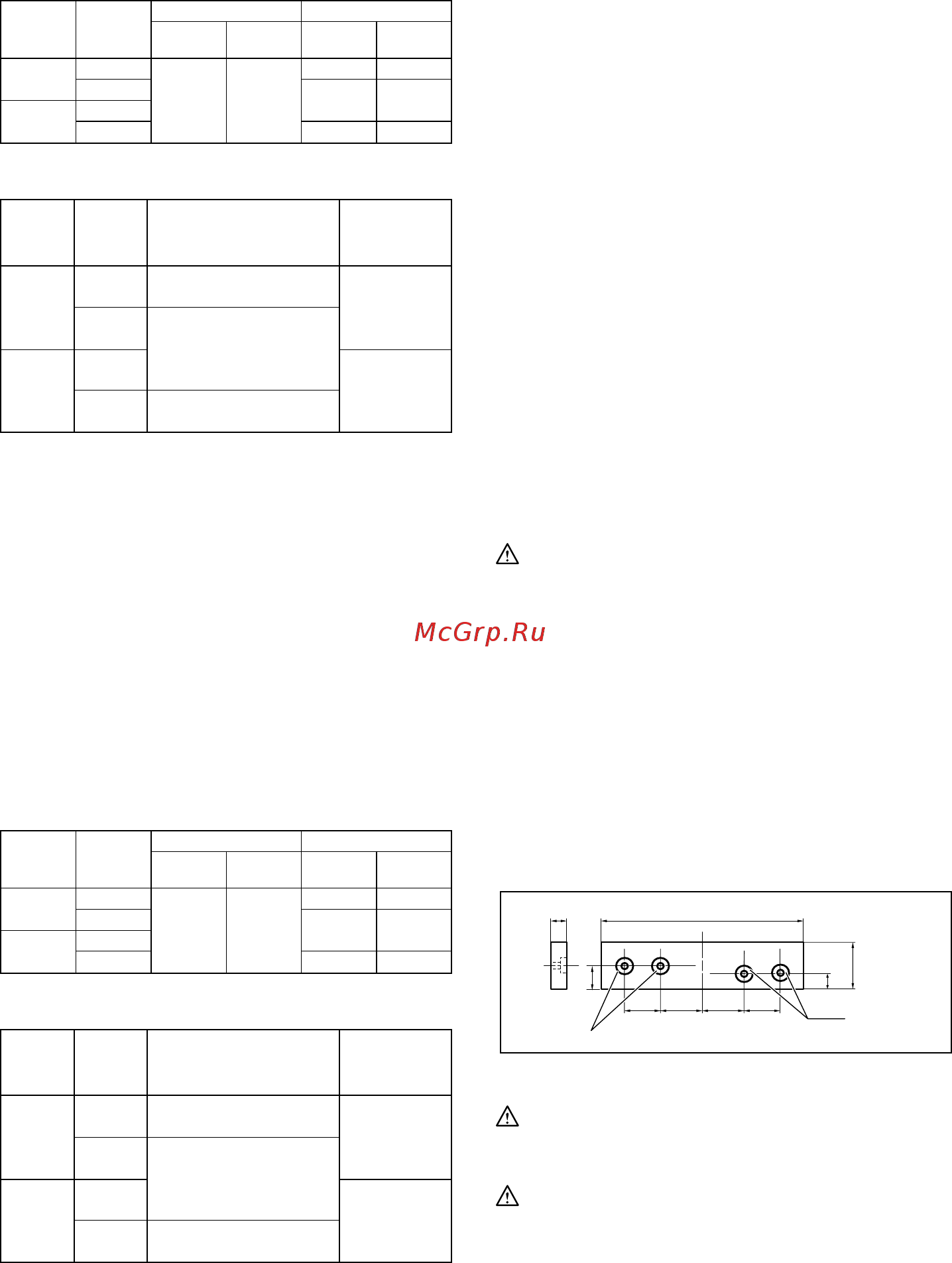

32
Vid vänsterställd vinkelsågning
Listens läge
i fig. A
Vinkel för vinkelsågning
Geringsvinkel
För utsidan
av hörn
För insidan
av hörn
52/38° sort 45° sort
Höger 31,6°
45° sort
Vänster 33,9°
Vänster 30°
52/38° sort
Vänster 31,6° Vänster 35,3°
Höger 35,3°
Höger 35,3°Höger 31,6°
(1)
(2)
(3)
(4)
Tabell (A)
006361
Listens läge
i fig. A
Listkanten mot anslaget
(1)
Takkanten ska ligga an mot
anslaget.
Takkanten ska ligga an mot
anslaget.
För utsidan
av hörn
Det färdiga arbetsstycket
hamnar på klingans
vänstra sida.
Det färdiga arbetsstycket
hamnar på klingans
högra sida.
För insidan
av hörn
Väggkontaktytan ska ligga
an mot anslaget.
Färdigt arbetsstycke
(2)
(3)
(4)
Tabell (B)
006362
Exempel:
Vid sågning av kronlist med 52/38° för
position (1) i fig. A:
• luta och fäst vinkeln vid 33,9° LEFT
(VÄNSTER).
• Justera och fäst geringsvinkeln vid
31,6° RIGHT (HÖGER).
• lägg kronlisten med dess breda baksida
(dold) ner mot geringsskivan och med
TAKKANTEN mot anhållet på sågen.
• Den färdiga biten som ska användas är
alltid på VÄNSTER sida om klingan
efter det att sågningen är avslutad.
Vid högerställd vinkelsågning
Listens läge
i fig. A
Vinkel för vinkelsågning
Geringsvinkel
För utsidan
av hörn
För insidan
av hörn
52/38° sort 45° sort
Höger 31,6°
45° sort
Höger 33,9° Höger 30°
52/38° sort
Vänster 31,6° Vänster 35,3°
Höger 35,3°
Höger 35,3°Höger 31,6°
(1)
(2)
(3)
(4)
Tabell (A)
006363
Listens läge
i fig. A
Listkanten mot anslaget
(1)
För utsidan
av hörn
För insidan
av hörn
Färdigt arbetsstycke
(2)
(3)
(4)
Tabell (B)
Det färdiga arbetsstycket
hamnar på klingans
vänstra sida.
Det färdiga arbetsstycket
hamnar på klingans
högra sida.
Väggkontaktytan ska ligga
an mot anslaget.
Väggkontaktytan ska ligga
an mot anslaget.
Takkanten ska ligga an mot
anslaget.
006364
Exempel:
Vid sågning av kronlist med 52/38° för
position (1) i fig. A:
• luta och fäst vinkeln vid 33,9° RIGHT
(HÖGER).
• Justera och fäst geringsvinkeln vid
31,6° RIGHT (HÖGER).
• lägg kronlisten med dess breda baksida
(dold) ner på geringsskivan med
VÄGGKONTAKTYTAN mot anslaget på
sågen.
• Den färdiga biten som ska användas är
alltid på HÖGER sida om klingan efter
det att sågningen är avslutad.
7. Sågning av aluminiumstycken
Fig.40
Fig.41
Använd klossar eller träbitar när ett
aluminiumstycke skall fästas såsom visas i figuren,
för att förhindra att aluminiumstycket deformeras.
Använd sågolja vid sågningen i aluminium, för att
förhindra att aluminiummaterialet fastnar och
lagras på klingan.
VARNING!
• Försök aldrig såga tjocka eller runda
aluminiumstycken. Tjocka eller runda
aluminiumstycken kan vara svåra att fästa och kan
lossa under arbetet vilket kan leda till att du tappar
kontrollen över maskinen och allvarlig skada
uppstår.
8. Träskoning
Skoning med trä hjälper att ge stickfri sågning av
arbetsstycken. Sätt fast en skoning på anhållet
med hjälp av hålen i anhållet.
I figuren visas dimensionerna på föreslagen
träskoning.
15mm Över 500 mm
1
1
80mm-90mm
20 mm
68mm 121mm
68mm
121mm
24 mm
010563
FÖRSIKTIGT!
• Använd ett rakt trästycke av jämn tjocklek som
skoning.
VARNING!
•
Använd skruvar för att fästa träskoningen till
anhållet. Skruvarna ska fästas så att
skruvhuvudena är placerade lägre än
träskoningens yta, så att de inte påverkar läget
1. Hål
