60
2. Liuku (työntö) leikkaus (leveiden
työkappaleiden leikkaus)
1
011410

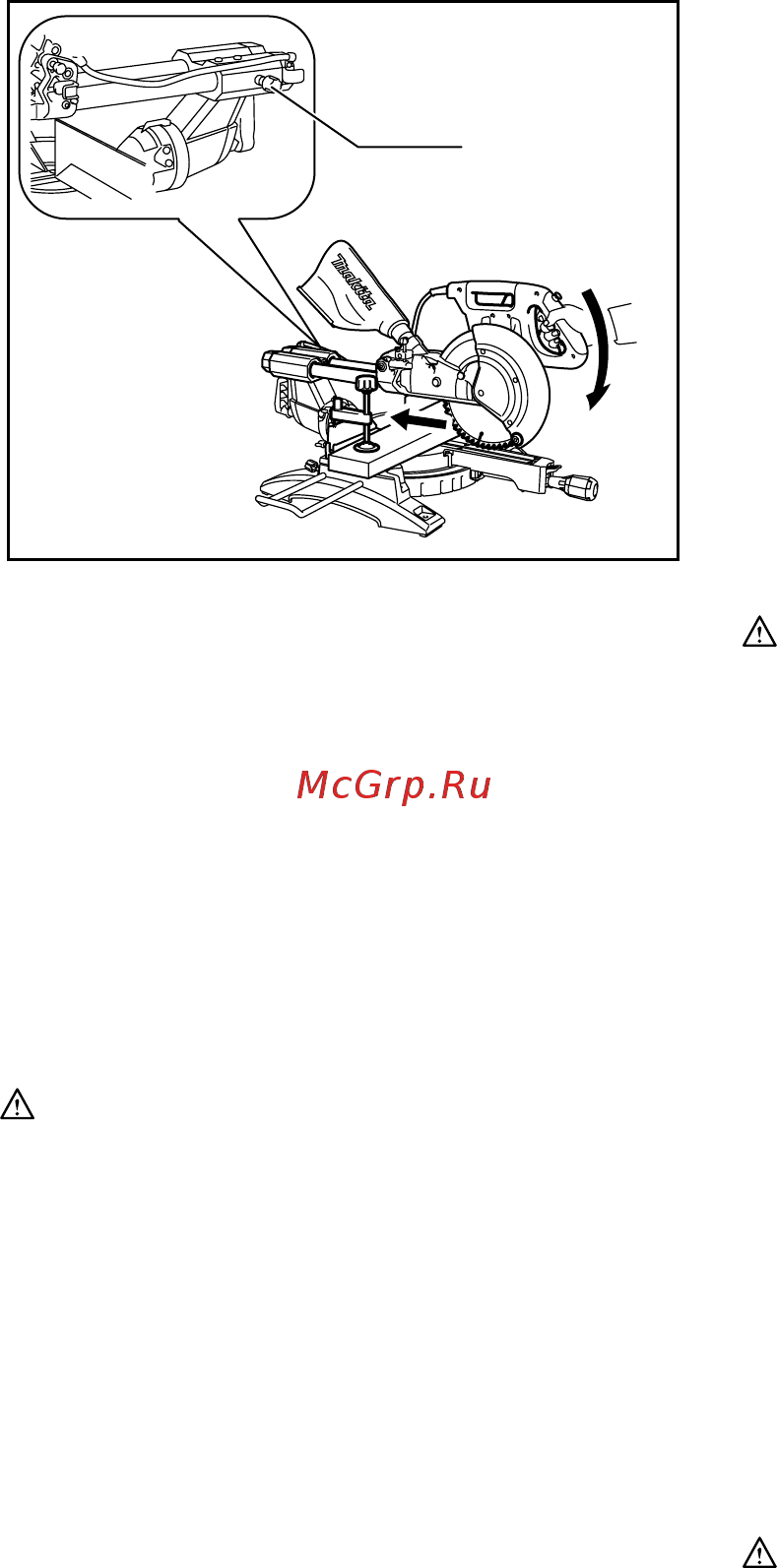

Löysää lukitusruuvia vastapäivään siten, että
kelkka pääsee liukumaan vapaasti. Tue
työkappale paikalleen oikeanlaisella
ruuvinpuristimella. Vedä kelkka kokonaan itseesi
päin. Käynnistä työkalu ilman, että terä osuu
mihinkään, ja odota, että terä on saavuttanut
täyden nopeuden. Paina kahva alas ja TYÖNNÄ
KELKKAA KOHTI OHJAINTA TYÖKAPPALEEN
LÄPI. Kun sahaus on suoritettu, sammuta työkalu
ja ODOTA, KUNNES TERÄ ON TÄYSIN
PYSÄHTYNYT, ennen kuin palautat sen takaisin
yläasentoonsa.
VAROITUS:
• Vedä työntösahausta tehdessäsi kelkka aina
ensin kokonaan itseesi päin ja paina kahva
kokonaan alas. Työnnä kelkka sitten kohti
ohjainta. ÄLÄ KOSKAAN ALOITA SAHAUSTA,
ELLEI KELKKA OLE KOKONAAN VEDETTYNÄ
ITSEESI PÄIN. Jos työntösahaat ilman, että kelkka
on vedetty kokonaan itseesi päin, seurauksena voi
olla odottamaton takapotku, mikä voi aiheuttaa
vakavan henkilövahingon.
• Älä koskaan työntösahaa vetämällä kelkkaa
itseesi päin. Jos vedät kelkkaa sahattaessa
itseesi päin, seurauksena voi olla odottamaton
takapotku, mikä voi aiheuttaa vakavan
henkilövahingon.
• Älä koskaan työntösahaa, kun kahva on lukittu
ala-asentoon.
• Älä koskaan löysää lukitusruuvia terän
pyöriessä. Jos kelkka on sahattaessa löysällä,
seurauksena voi olla odottamaton takapotku, mikä
voi aiheuttaa vakavan henkilövahingon.
3. Viistoleikkaus
Ks. aikaisemmin selostettua " Viistokulman asetus"
osaa.
4. Viisteitysleikkuu
Kuva37
Löysää vipua ja kallista sahanterää asettaaksesi
viisteityskulma (Ks. aikaisemmin selostettua
"Viisteityskulman asetus" osaa.) Kiristä lujasti vipu
uudestaan varmistaaksesi valittu viisteityskulma
turvallisesti. Varmista työkappale
ruuvinpuristimessa. Varmista, että kuljetin on
vedetty täysin takaisin käyttäjään päin. Kytke laite
päälle ilman terän kosketusta ja odota, kunnes terä
saavuttaa täyden nopeuden. Alenna sitten kahvaa
täysin alennettuun asentoonsa samalla painetta
soveltaen terän kanssa rinnakkain ja TYÖNNÄ
KULJETINTA OHJAUSAITAA KOHTI
TYÖKAPPALEEN LEIKKAAMISEEN. Kun leikkaus
on valmis, kytke laite pois päältä ja ODOTA,
KUNNES TERÄ ON TÄYSIN PYSÄHTYNYT
ennenkuin nostat terän sen täysin kohotettuun
asentoonsa.
VAROITUS:
• Kun olet asettanut terän viistesahausta varten,
varmista ennen työkalun käyttämistä, että
kelkka ja terä liikkuvat vapaasti koko
sahauspituudella. Jos kelkan tai terän liike
pysähtyy sahaamisen aikana, seurauksena voi olla
takapotku ja vakava henkilövahinko.
• Pidä kätesi poissa terän tieltä viistesahauksen
aikana. Terän kulma voi aiheuttaa virhearvioinnin
terän liikeradan suhteen, mistä seuraa vakava
henkilövahinko.
• Terän saa nostaa vasta, kun se on täysin
pysähtynyt. Irti sahattu kappale saattaa painua
terää vasten viistesahauksen aikana. Jos terää
nostetaan sen pyöriessä, sahattu kappale saattaa
sinkoutua irti terästä ja aiheuttaa vakavan
henkilövahingon.
HUOMAUTUS:
• Paina kahvaa alaspäin terän suuntaisesti.
Sahausjälki huononee, jos terää painetaan
kääntöjalustaan nähden kohtisuoraan tai jos
painamissuuntaa muutetaan sahauksen aikana.
• Ylä- ja alaohjaimen asentoa on ehkä säädettävä
ennen viistesahauksen aloittamista. Katso
lisätietoja kohdasta "Ohjaimen säätäminen".
HUOMAUTUS:
• Irrota lisäohjain siten, että se ei kosketa kelkan
mitään osaa oikeanpuoleisen viistesahauksen
aikana.
5. Yhdistetty leikkaus
Yhdistetyssä sahauksessa työkappaleeseen
tehdään samanaikaisesti viiste- ja jiirisahaus.
Yhdistetty sahaus voidaan tehdä oheisen taulukon
osoittamissa kulmissa.
1. Lukitusruuvi
