62
• Aseta kruunulista leveä selkäpuoli
(piilossa) alaspäin kääntölevylle siten,
että SEINÄÄ KOSKETTAVA REUNA
tulee sahan ohjainta vasten.
• Valmis kappale tulee sahauksen jälkeen
aina terän OIKEALLE puolelle.
7. Alumiiniektruusion leikkaus
Kuva40
Kuva41
Kun varmistat alumiiniekstruusioita, käytä
välikappalelohkoja tai jätepaloja kuvan osoittamalla
tavalla alumiinin epämuodostumisen
ehkäisemiseksi. Käytä leikkausvoiteluainetta, kun
leikkaat alumiiniektruusiota alumiinimateriaalin
terälle kerääntymisen ehkäisemiseksi.
VAROITUS:
• Älä koskaan sahaa paksua tai pyöreää
alumiinitankoa. Paksua tai pyöreää
alumiinitankoa voi olla vaikea kiinnittää tukevasti,
ja se saattaa irrota kesken sahauksen, mikä voi
aiheuttaa vakavan henkilövahingon.
8. Puun päällyste
Puunpäällysteen käyttö auttaa varmistamaan
työkappaleiden sirpale-vapaan leikkuun. Kiinnitä
puunpäällyste ohjausaitaan ohjausaidassa olevia
reikiä käyttäen.

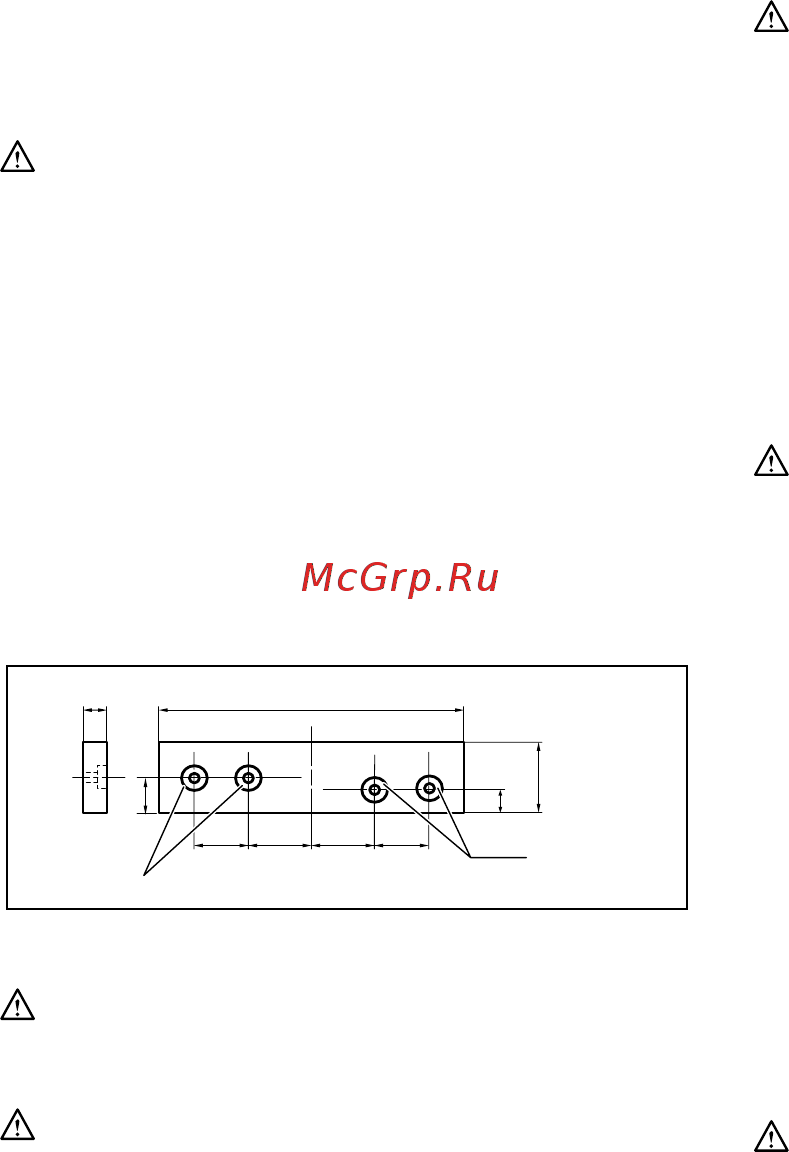

Katso kuvaa suositeltua puunpäällysteen
mittasuhdetta koskien.
15mm Yli 500 mm
1
1
80mm-90mm
20 mm
68mm 121mm
68mm
121mm
24 mm
010563
HUOMAUTUS:
•
Käytä suoraa, tasapaksua puuta
puunpäällysteenä.
VAROITUS:
• Kiinnitä puukehys ruuveilla ohjaimeen. Ruuvit
tulee kiinnittää siten, että ruuvien kannat jäävät
puukehyksen pinnan sisään, jotta ne eivät
häiritse sahattavan materiaalin
paikalleenasettelua. Jos sahattava materiaali ei
ole suorassa, se voi liikahtaa odottamattomasti
sahaamisen aikana, mistä voi seurata hallinnan
menettäminen ja vakava henkilövahinko.
HUOMAUTUS:
• Kun puunpäällys on kiinnitetty, älä käännä
kierrospohjaa alennetulla kahvalla. Terä ja/tai
puunpäällys vahingoittuvat.
9. Uran leikkaus
Kuva42
Dado-tyyppinen leikkaus voidaan tehdä
seuraavalla tavalla:
Säädä terän alempi raja-asema säätöruuvia
käyttäen ja käytä pysäytinvartta terän
leikkaussyvyyden rajoittamiseksi. Katso
aikaisemmin kuvattua "Pysäytinvarsi" osaa.
Kun terän alarajoitinkohta on säädetty, sahaa
samansuuntaisia uria työkappaleen poikki
työntösahaamalla kuvan osoittamalla tavalla.
Poista sitten urien välissä oleva materiaali taltalla.
VAROITUS:
• Älä tee tällaista sahausta leveällä terällä tai
uransahausterällä. Urasahauksen tekeminen
leveällä terällä tai uransahausterällä saattaa
huonontaa sahausjälkeä ja aiheuttaa takapotkun,
josta voi seurata vakava henkilövahinko.
• Muista palauttaa rajoitinvarsi alkuperäiseen
asentoonsa tehdessäsi muita töitä kuin
urasahausta. Sahaamisen aloittaminen
rajoitinvarren ollessa väärässä asennossa voi
huonontaa sahausjälkeä ja aiheuttaa takapotkun,
joka voi seurata vakava henkilövahinko.
HUOMAUTUS:
• Palauta varmasti pysäytinvarsi alkuperäiseen
asentoonsa, kun teet muuta, kuin uran
leikkaamisen.
Työkalun kuljetus
Kuva43
Varmista, että kone on irrotettu pistorasiasta. Kiinnitä
terä 0° viistekulmaan ja kääntöjalusta kokonaan
oikeanpuoleiseen jiirisahauskulmaan. Kiinnitä
liukuvarret siten, että alempi liukuvarsi lukkiutuu
asemaan, jossa kelkka on vedetty ääriasentoon saakka
käyttäjään päin, ja ylemmät varret asemaan, jossa
kelkka on työnnetty ääriasentoon saakka ohjainta kohti
(katso lisätietoja kohdasta "Liukulukituksen säätö").
Laske kahva kokonaan alas ja lukitse se ala-asentoon
työntämällä rajoitintappi sisään.
Kelaa virtajohto johdon tukien avulla.
VAROITUS:
• Rajoitintappi on tarkoitettu ainoastaan
kantamista ja säilytystä varten. Niitä ei saa
käyttää sahattaessa. Rajoitintapin käyttäminen
sahattaessa saattaa liikuttaa sahanterää
odottamattomalla tavalla, mikä voi aiheuttaa
takapotkun ja vakavan henkilövahingon.
Kuljeta työkalua siten, että pidät työkalun pohjan
molempaa puolta kuvan osoittamalla tavalla. Jos poistat
kannattimet, pölypussin, jne., voit kuljettaa työkalua
helpommin.
1. Aukot
