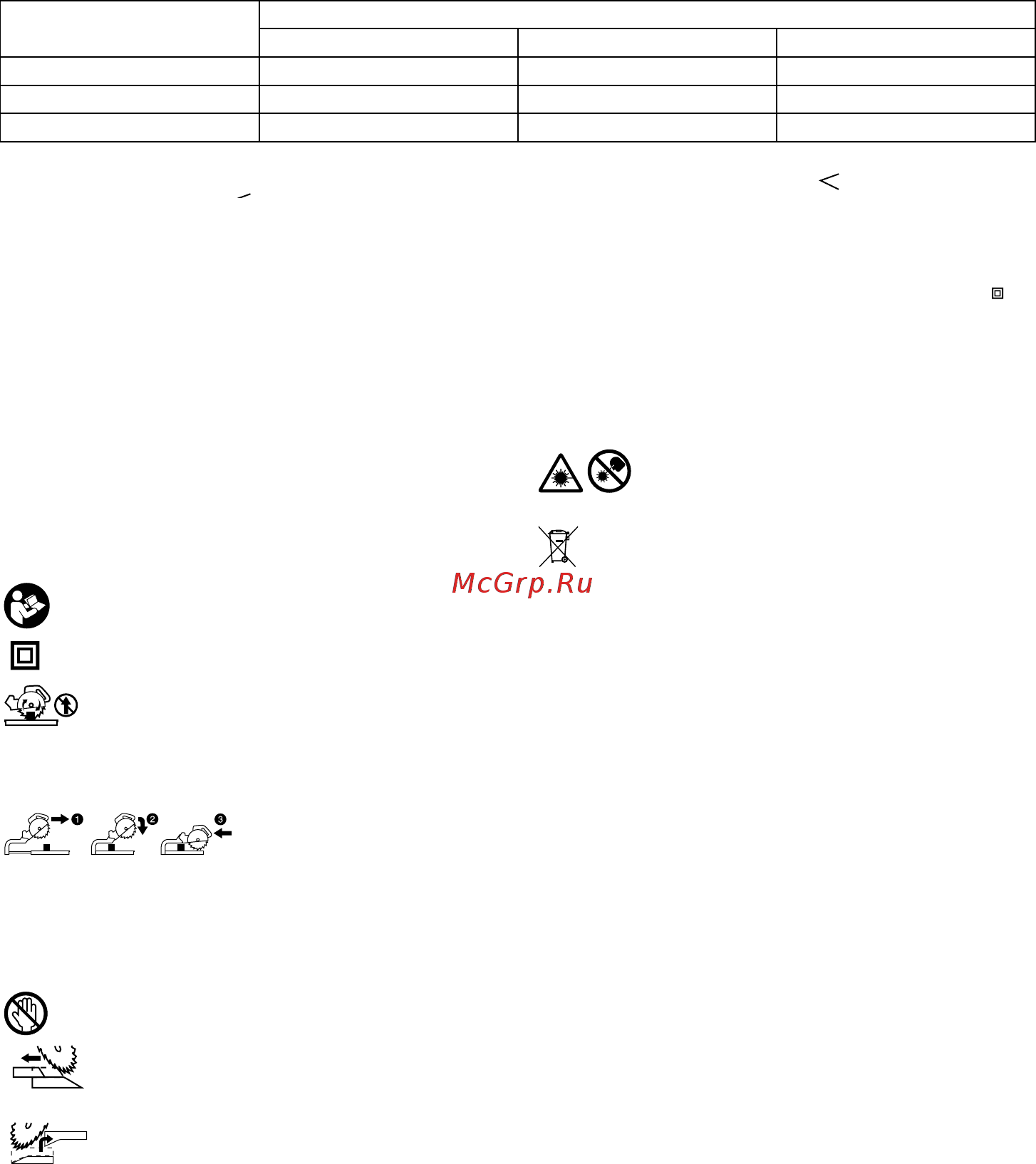

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Модель LS1018 / LS1018L
Диаметр полотна 255 мм - 260 мм
Диаметр отверстия
Для всех стран, за исключением европейских стран 25,4 мм
Для европейских стран 30 мм
Макс. размеры распиливаемой детали(В х Ш) с диаметром 260 мм
Угол скоса
Угол резки
45° (влево) 0° 45° (вправо)
0° 50 мм x 310 мм 91 мм x 310 мм 31 мм x 310 мм
45° 50 мм x 220 мм 91 мм x 220 мм 31 мм x 220 мм
60° (вправо) - 91 мм x 153 мм -
Число оборотов без нагрузки (мин
-1
) 4 300
Тип лазера (только для LS1018L)
Красный лазер 650 нм, 1 мВт (лазер класса 2)
Размеры (Д х Ш х В) 825 мм x 536 мм x 633 мм
Вес нетто Для всех стран, за исключением европейских стран………19,8 кг
Для европейских стран…………………………………….…19,9 кг
Класс безопасности /II
• Благодаря нашей постоянно действующей программе исследований и разработок, указанные здесь технические
характеристики могут быть изменены без предварительного уведомления.
• Технические характеристики могут различаться в зависимости от страны.
• Масса в соответствии с процедурой EPTA 01/2003
END222-1
Символы
Ниже приведены символы, используемые для
электроинструмента. Перед использованием
убедитесь, что вы понимаете их значение.
･ Прочитайте руководство
пользователя.
･ ДВОЙНАЯ ИЗОЛЯЦИЯ
･ Для предотвращения травм от
разлетающихся осколков после
распиливания держите головку пилы
опущенной вниз до тех пор, пока
полотно не остановится полностью.
･ При выполнении скользящего
распила, сначала полностью
вытяните
каретку и нажмите рукчку,
затем подвиньте каретку к
направляющей линейке.
･ Не располагайте руки или пальцы
рядом с лезвием.
･ Сместите подвижное ограждение в
сторону от диска и ограждения
диска.
･ При выполнении правого
распиливания под углом всегда
снимайте ВСПОМОГАТЕЛЬНОЕ
ОГРАЖДЕНИЕ. Несоблюдение этого
требования может привести к
серьезной травме оператора.
･ Запрещается смотреть на лазерный
луч. Прямое лазерное излучение
может повредить зрение.
･ Только для стран ЕС
Не утилизируйте данный
электроинструмент вместе с
бытовыми отходами!
В рамках соблюдения Европейской
Директивы 2002/96/EC по
утилизации
электрического и электронного
оборудования и ее применения в
соответствии с национальным
законодательством,
электрооборудование в конце срока
своей службы должно
утилизироваться отдельно и
передаваться для его утилизации на
предприятие, соответствующее
применяемым правилам охраны
окружающей среды.
ENE006-1
Назначение
Данный инструмент предназначен для точных
прямых и угловых пропилов в древесине. При
использовании соответствующих пильных дисков
возможно пиление алюминия.
ENF002-1
Источник питания
Данный инструмент должен подключаться к
источнику питания с напряжением, соответствующим
напряжению, указанному на идентификационной
пластинке, и может работать только от однофазного
источника переменного тока. В соответствии с
