4 Установка и монтаж
Руководство по установке и техническому обслуживанию
12
Daikin Altherma EHS(X/H)
Daikin Altherma integrated solar unit
008.1444007_00 – 07/2018 – RU
4 Установка и монтаж
ПРЕДУПРЕЖДЕНИЕ
Ненадлежащим образом размещенные и установлен-
ные системы охлаждения (тепловые насосы), кондици-
онеры и нагревательные устройства могут представ-
лять опасность для жизни и здоровья, а также привести
к нарушению их функционирования.
▪ Работы на устройстве Daikin Altherma EHS(X/H) (как
например, установку, наладку, подключение и перво-
начальный пуск в эксплуатацию) разрешается вы-
полнять только лицам, уполномоченным и успешно
прошедшим техническую или ремесленную подго-
товку, дающую право на соответствующую деятель-
ность, а также участвовавшим в специальных курсах
по повышению квалификации, признанных соответ-
ствующим компетентным органом. Сюда, в частно-
сти, причисляются специалисты по системам отопле-
ния, специалисты-электрики и специалисты по отоп-
лению, вентиляции и кондиционированию воздуха,
обладающие благодаря своей профессиональной
подготовке и своим специальным знаниям опытом
проведения технически грамотного монтажа и техоб-
служивания систем отопления, охлаждения и конди-
ционирования, а также тепловых насосов.
Неправильные установка и монтаж аннулируют гарантию произ-
водителя на устройство. Если у вас есть какие-либо вопросы,
обратитесь в нашу службу технической поддержки.

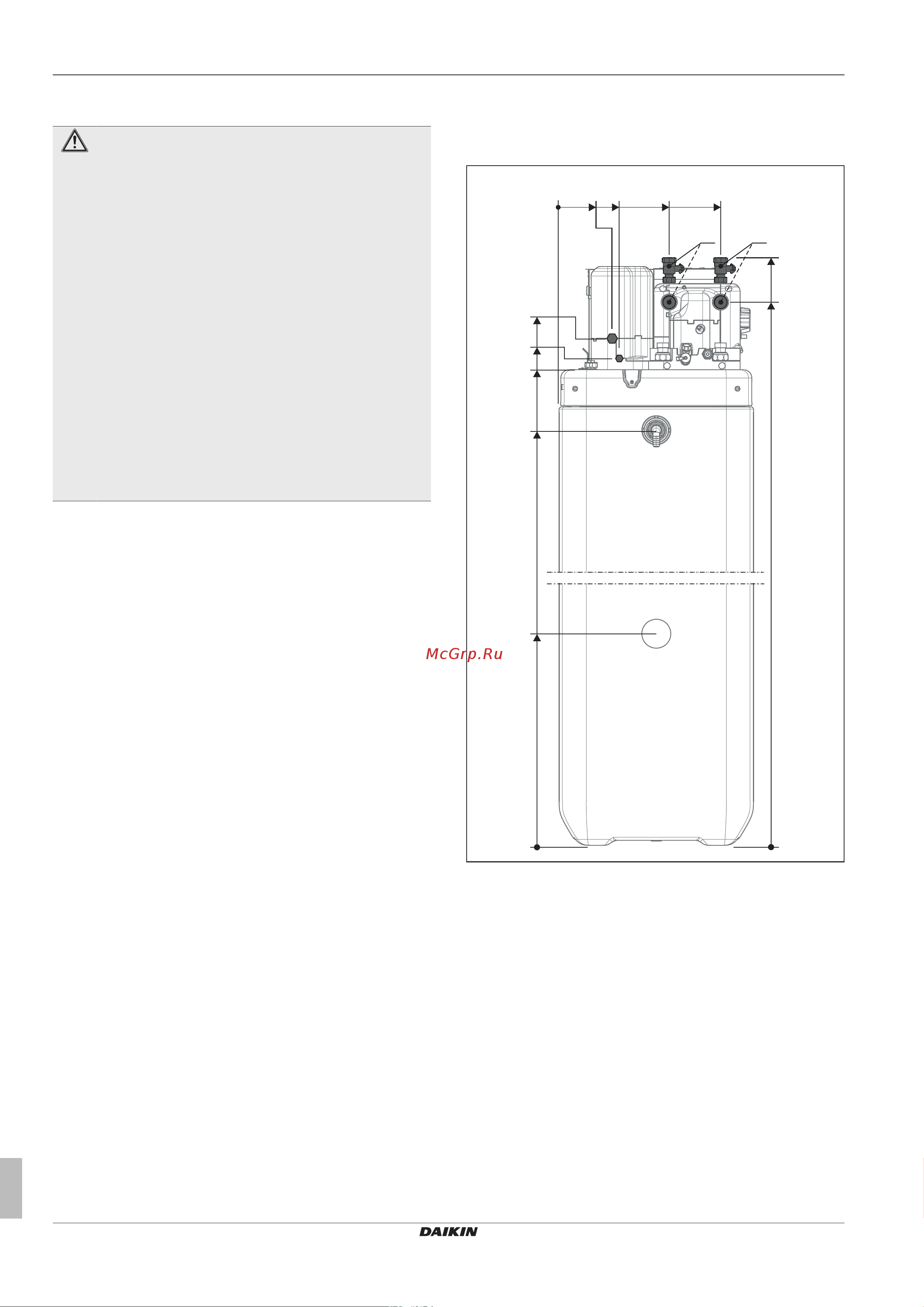

4.1 Габариты и присоединительные
размеры
Габариты …04P30D/…08P30D
0
B
45
161
0
183
334
490
1770
1380
1659
1565
642
0 0
1599
1905
Рису-
нок4-1
Габариты, вид сбоку: …04P30D/…08P30D
