10 Технические характеристики
Руководство по установке и техническому обслуживанию
64
Daikin Altherma EHS(X/H)
Daikin Altherma integrated solar unit
008.1444007_00 – 07/2018 – RU
Патрубки контура хладагента
Количество — 2
Тип трубопровода для жидкости — Отбортованное соединение
Трубопровод для жидкости, внешний диаметр дюймы 1/4‘‘ AG
Тип газопровода — Отбортованное соединение
Газопровод, внешний диаметр дюймы 5/8‘‘ AG
Рабочий диапазон
Температура подачи для функции отопления и охлаждения
помещения — Отопление (мин./макс.)
°C от 18 до 65
Температура подачи для функции отопления и охлаждения
помещения — Охлаждение (мин./макс.)
°C от 5 до 22
Подготовка горячей воды (с помощью EKBUxx), отопление
(мин./макс.)
°C от 25 до 80
Уровень шума
Звуковая мощность дБA 39,1
Электропитание
Фазы — 1
Напряжение В 230
Диапазон напряжений В Напряжение ±10%
Частота Гц 50
Подключение устройства к сети
(3)
Наружный блок теплового насоса — 3G
Опциональный дополнительный обогрев (резервный нагре-
ватель EKBUxx)
— 3G (1-фазный) / 5G (3-фазный)
10.2 Графические характеристики
10.2.1 Графические характеристики датчиков
Измеряемая температура в °C
-20 -10 0 10 20 30 40 50 60 70 80 90 100 110 120
Сопротивление датчика в кОм согласно нормам или данным производителя
t
DHW1,
t
V
,
BH
NTC 98,66 56,25 33,21 20,24 12,71 8,20 5,42 3,66 2,53 1,78 1,28 0,93 0,69 0,52 0,36
t
R
, t
V
, t
DHW2
, t
DC
NTC
-
-
65,61 39,9 25 16,09 10,62 7,176 4,96 3,497 2,512 1,838 1,369 - -
Табли-
ца10-15
Датчик температуры

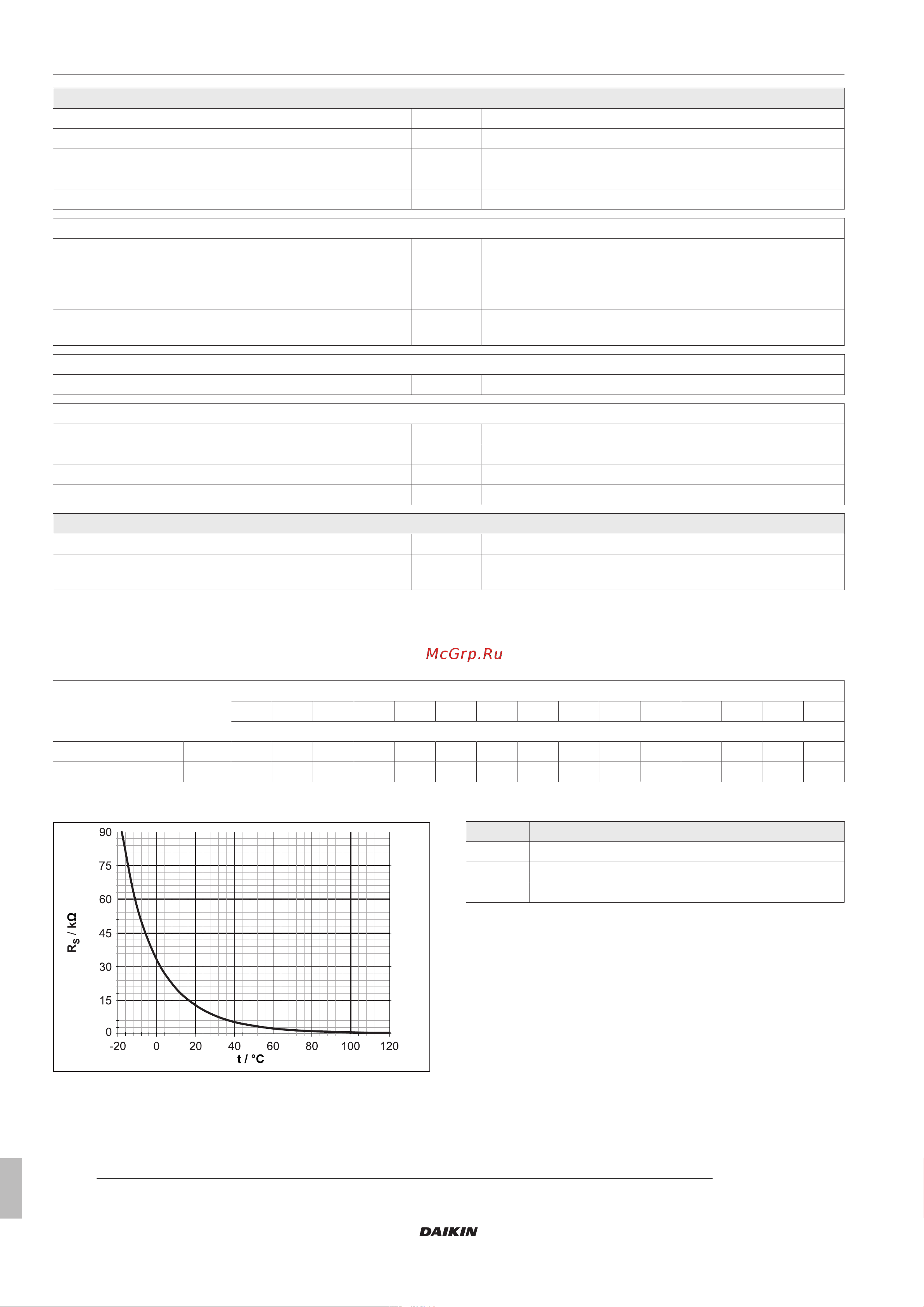

Рису-
нок10-1
Характеристика датчиков температуры t
DHW1
, t
V,BH
Поз. Обозначение
R
S
Сопротивление датчика (NTC)
t Температура
t
DHW1
Датчик температуры накопительного бака
Табли-
ца10-16
Пояснение к Рисунок 10-1
(3)
Количество отдельных проводов в соединительном проводе, включая защитный. Поперечное сечение отдельных
проводов зависит от тока нагрузки, длины соединительного провода и соответствующих норм.
