4 Установка и монтаж
Руководство по установке и техническому обслуживанию
26
Daikin Altherma EHS(X/H)
Daikin Altherma integrated solar unit
008.1444007_00 – 07/2018 – RU

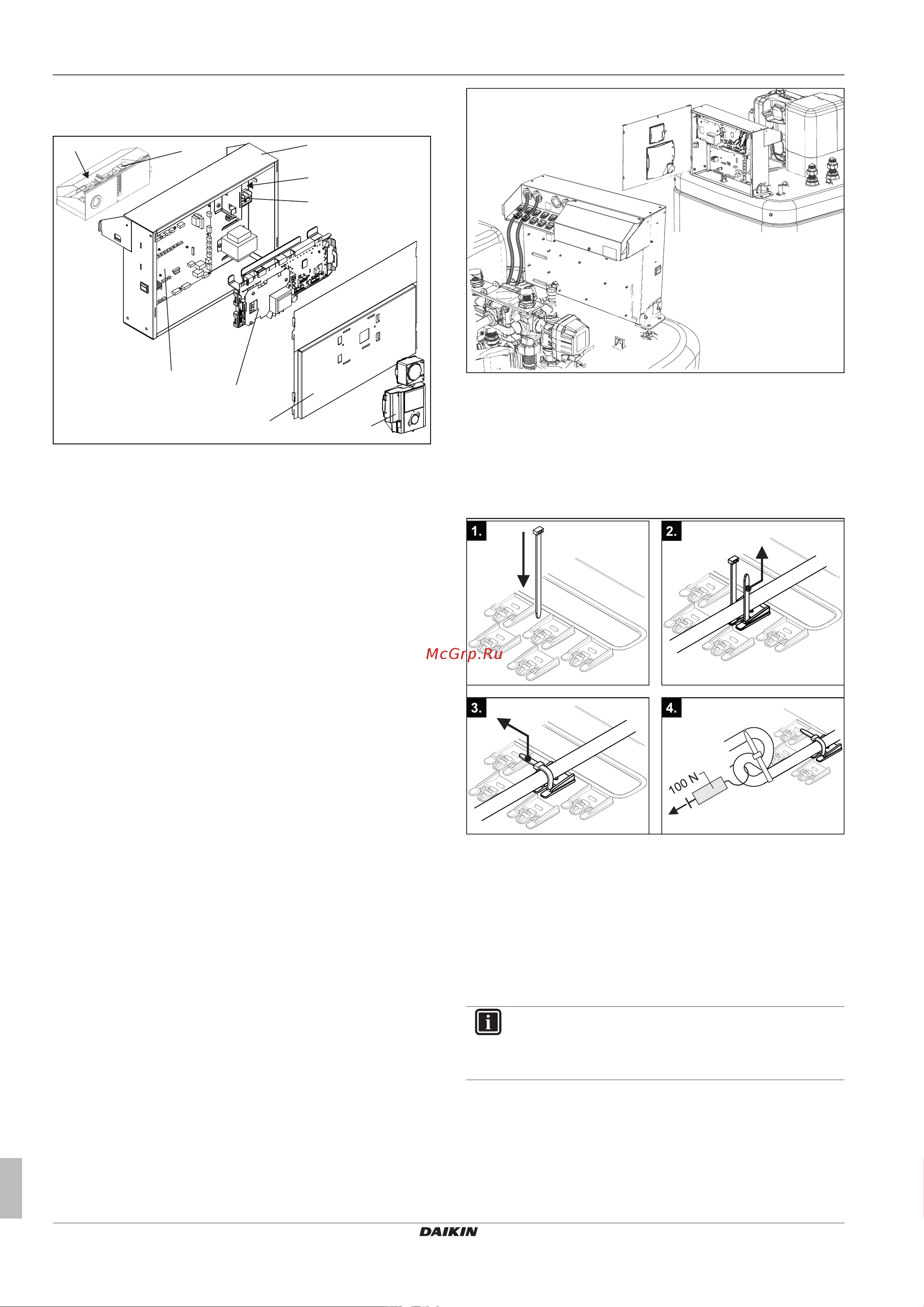

4.7.2 Положение печатных плат и клеммных
колодок
X1
A1P
RoCon BM2C
1
XTA1
XAG1
RoCon+ HP
2
RTX-EHS
Рису-
нок4-32
Положение печатных плат и клеммных колодок (по-
яснение см. Глава 10.5)
4.7.3 Подключение устройства к сети
Гибкий кабель для подключения к сети подключен внутри к
устройству.
1 Проверить напряжение питания (~230В, 50Гц).
2 Обесточить соответствующий распределительный ящик до-
мовой установки.
3 Подсоединить кабель для подключения устройства Daikin
Altherma EHS(X/H) к сети через устанавливаемый заказчи-
ком, размыкающий все провода главный выключатель на
распределительном ящике домовой установки (разъедини-
тель согласно EN60335-1). Следить за правильностью по-
лярности.
4.7.4 Общая информация об электрическом
подключении
1 Проверьте напряжение питания.
2 Установите выключатель сети в положение «Выкл.».
3 Обесточьте автоматический выключатель на соответствую-
щем распределительном ящике домовой установки.
4 Откройте корпус контроллера (см. Глава 4.4.4).
5 Проложите кабель через один из кабельных вводов внутри
корпуса контроллера. При прокладке и укладке кабелей, ко-
торые необходимо подключить, убедитесь, что корпус
контроллера можно перевести в сервисное положение без
напряжения.
Рису-
нок4-33
Прокладка кабеля
6 Выполните электрические подключения согласно Глава
4.7.1 и следующим разделам.
7 Для всех подключенных к Daikin Altherma EHS(X/H) кабелей
снаружи на корпусе контроллера следует обеспечить эф-
фективную разгрузку от натяжения с помощью кабельных
стяжек (шаги 1–3, Рисунок 4-34).
Рису-
нок4-34
Монтаж приспособления для разгрузки от натяже-
ния и его проверка
8 Проверьте удерживающее усилие приспособления для раз-
грузки от натяжения (шаг 4, Рисунок 4-34).
9 После завершения установки: закройте корпус контроллера
и при необходимости верните его в обычное положение.
4.7.5 Подключение наружного блока
теплового насоса
ИНФОРМАЦИЯ
К данному компоненту прилагается отдельное руко-
водство, содержащее в том числе и указания по уста-
новке и управлению.
1 Выполните этапы установки, описанные в Глава 4.7.4.
2 Подключите наружный блок теплового насоса к клеммной
колодке XAG1 (см. Рисунок 4-35).
