6 Гидравлическое подключение
Руководство по установке и техническому обслуживанию
38
Daikin Altherma EHS(X/H)
Daikin Altherma integrated solar unit
008.1444007_00 – 07/2018 – RU
Поз. Значение
t
AU
Датчик наружной температуры
t
DHW
Датчик температуры накопительного бака
t
Mi
Датчик температуры подачи контура смесителя
T
K
Датчик температуры коллектора Solaris
T
R
Датчик температуры обратной линии Solaris
T
S
Датчик температуры накопительного бака Solaris
T
V
Датчик температуры подачи Solaris
В Вентилятор (испаритель)
VS Защита от ошпаривания VTA32
Табли-
ца6-1
RoCon+ HP
Altherma EHS(X/H)
EKBUxx
EHS157068
Рису-
нок6-1

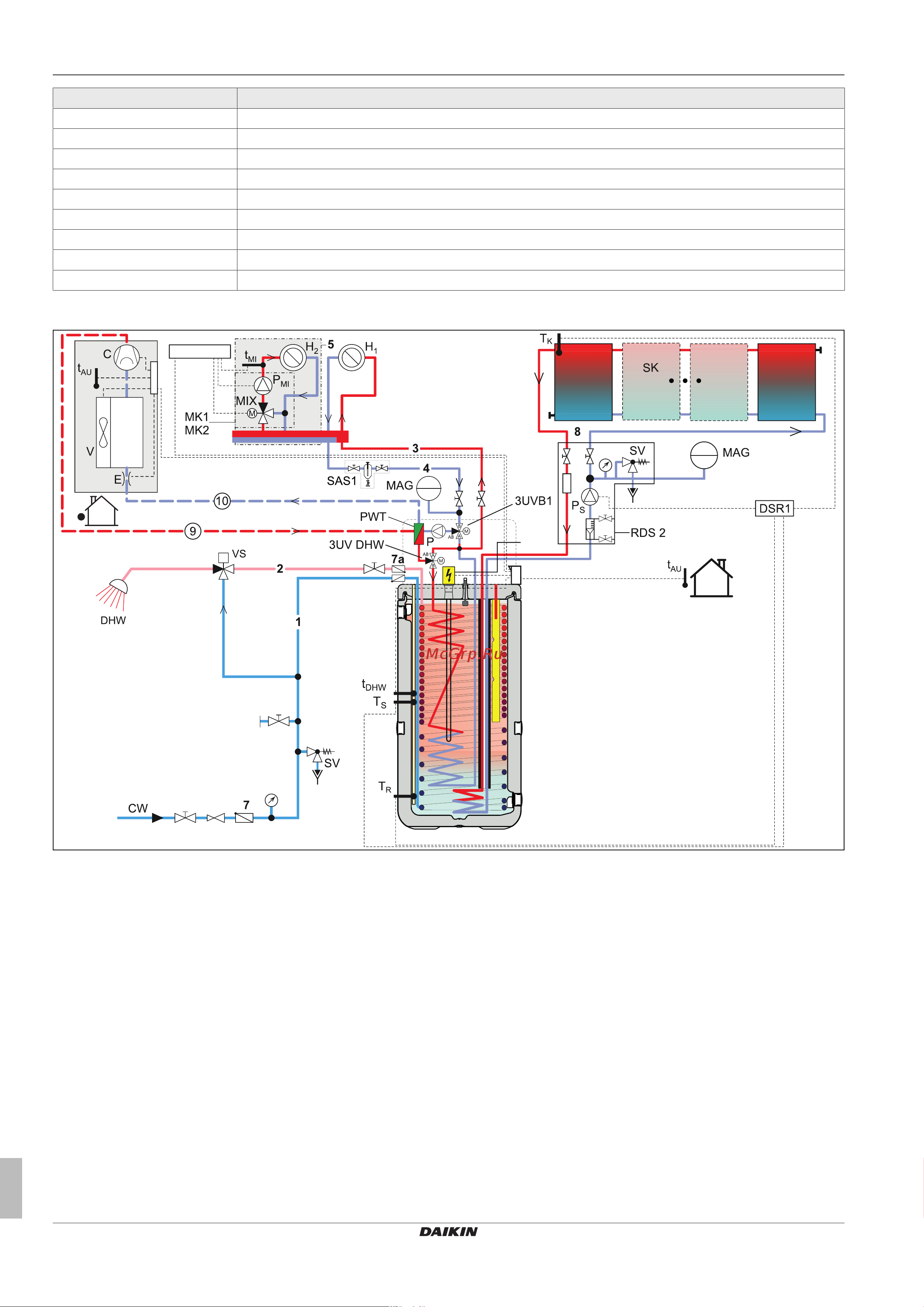

Гидравлическая схема (типы Biv) с баком солнечной энергии
