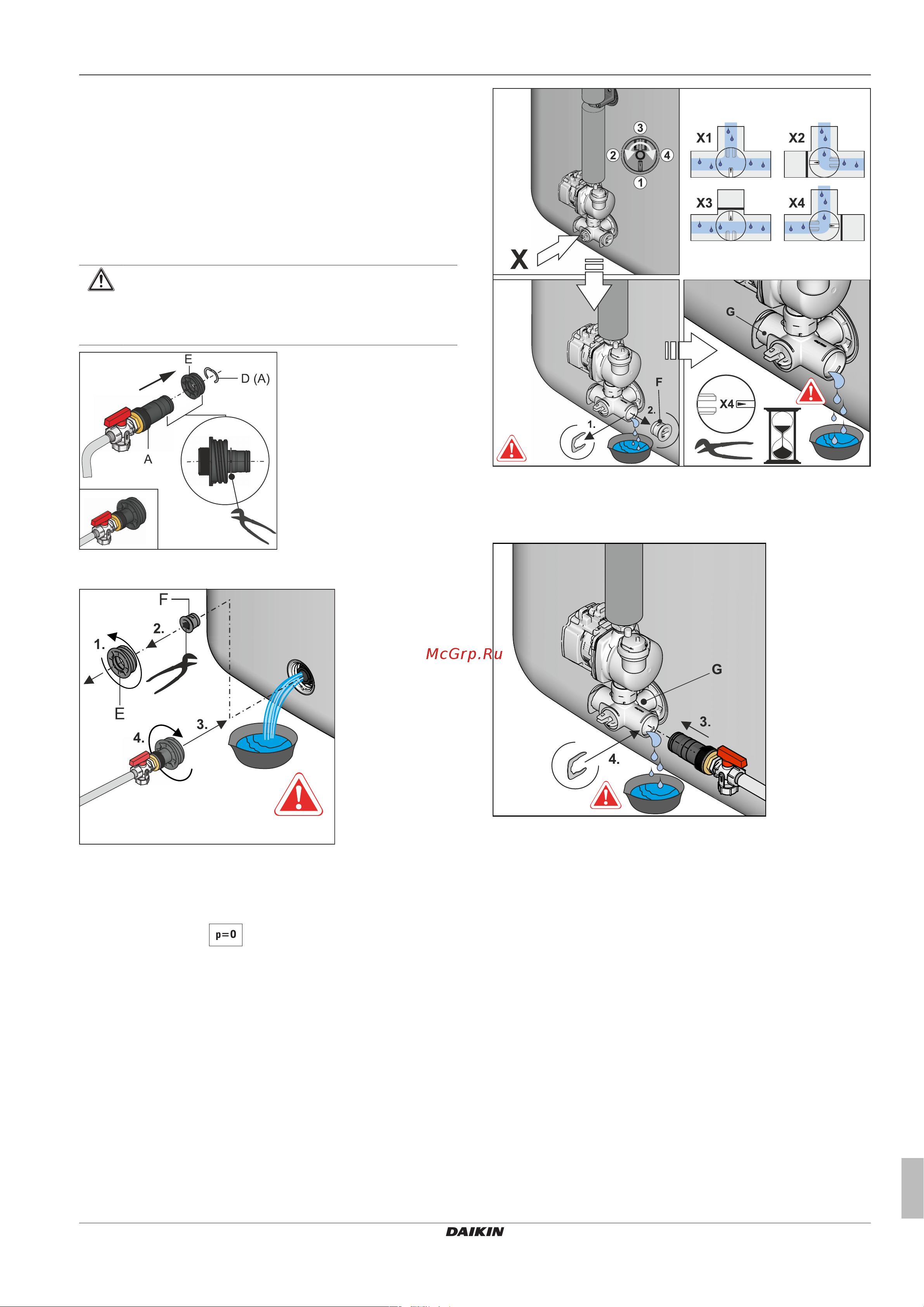

9 Снятие с эксплуатации
Руководство по установке и техническому обслуживанию
61
Daikin Altherma EHS(X/H)
Daikin Altherma integrated solar unit
008.1444007_00 – 07/2018 – RU
1 Вставить заливной патрубок KFE в резьбовую деталь (Рису-
нок 9-3, поз.E) и зафиксировать с помощью зажима (Рису-
нок 9-3, поз.D).
2 Установить подходящую сливную ванну под патрубок для
залива и слива.
3 Выкрутить из патрубка для залива и слива резьбовую де-
таль (Рисунок 9-4, поз.E), извлечь пробку (Рисунок 9-4,
поз.F) и сразу вкрутить предварительно смонтированную
резьбовую вставку с заливным патрубком KFE в патрубок
для залива и слива (Рисунок 9-4).
ОСТОРОЖНО!
После извлечения пробки из бака хлынет струя воды.
На патрубке для залива и слива нет клапана и обрат-
ного клапана.
Рису-
нок9-3
Досборка заливного патрубка KFE
Рису-
нок9-4
Ввинчивание заливного патрубка KFE в патрубок
для залива и слива
4 Открыть кран KFE на заливном патрубке KFE и слить воду
из накопительного бака.
Только при наличии гелиосистемы
1 Установить вставку клапана на соединительном уголке так,
чтобы путь к заглушке был заблокирован (Рисунок 9-6).
2 Подставить подходящую сливную ванну и извлечь заглушку
из соединительного уголка (Рисунок 9-6).
Рису-
нок9-5
Блокировка вставки клапана, извлечение заглушки
из соединительного уголка
3 Вставить заливной патрубок KFE в соединительный уголок
и зафиксировать зажимом (Рисунок 9-6).
Рису-
нок9-6
Установка заливного патрубка KFE в соединитель-
ном уголке
4 Открыть кран KFE на заливном патрубке KFE.
5 Установить вставку клапана на соединительном уголке так,
чтобы путь к сливному шлангу был открыт (см. также Рису-
нок 9-5) и слить воду из накопительного бака.
9.1.2 Опорожнение контура отопления и
контура горячей воды
1 Подсоединить сливной шланг к крану KFE устройства Daikin
Altherma EHS(X/H).
2 Открыть кран KFE на устройстве Daikin Altherma EHS(X/H).
3 Опорожнить контур отопления и горячей воды.
4 Отсоединить подающий и обратный трубопроводы контура
отопления, а также подачу холодной воды и отвод горячей
воды от устройства Daikin Altherma EHS(X/H).
5 Подсоединить сливной шланг, соответственно к подающему
и обратному трубопроводам контура отопления, а также по-
даче холодной воды и отводу горячей воды, чтобы отвер-
стие шланга находилось на уровне пола.
