4 Установка и монтаж
Руководство по установке и техническому обслуживанию
15
Daikin Altherma EHS(X/H)
Daikin Altherma integrated solar unit
008.1444007_00 – 07/2018 – RU
4.3 Установка теплового насоса
4.3.1 Выбор места размещения
ОСТОРОЖНО!
Если общий объем заправки хладагента в системе со-
ставляет ≥1,84кг, вы должны соблюдать дополнитель-
ные требования к минимальной площади и минималь-
ным вентиляционным отверстиям. Соблюдайте Глава
10.4.
Общий объем заправки хладагента указывается на за-
водской табличке наружного блока. Соблюдайте соот-
ветствующее руководство по установке.
Место установки устройства Daikin Altherma EHS(X/H) должно
соответствовать следующим минимальным требованиям (см.
такжеГлава 1.2.3).
Площадь монтажа
▪ Пол должен быть ровным и гладким, а также иметь достаточ-
ную несущую способность: 1050кг/м² с добавлением запа-
са прочности. При необходимости установите гнездо.
▪ Учитывайте установочные размеры (см.Глава 4.1).
Минимальное расстояние
ОПАСНО! РИСК ОЖОГОВ
Пластмассовые стенки бака на устройстве Daikin
Altherma EHS(X/H) могут при внешнем тепловом воз-
действии (>80°C) расплавиться, а в экстремальных
случаях - загореться.
▪ Установка устройства Daikin Altherma EHS(X/H) до-
пускается на расстоянии не менее 1м от других ис-
точников тепла (>80°C) (электрообогревателей, га-
зовых нагревателей, каминов идр.) и от горючих ма-
териалов.
ОСТОРОЖНО!
Установка устройства Daikin Altherma EHS(X/H)
на недостаточной высоте относительно плоских сол-
нечных коллекторов (верхняя кромка накопительного
бака выше нижней кромки коллектора) приводит к не-
возможности полного опорожнения безнапорной гелио-
системы во внешней зоне.
▪ В случае подключения к гелиосистеме устанавли-
вайте Daikin Altherma EHS(X/H) достаточно низко от-
носительно плоских коллекторов (учитывая при этом
минимально необходимый уклон соединительных
линий гелиосистемы).
Рекомендуемые минимальные расстояния:
До стен: (задняя сторона) ≥100мм, (боковые стороны) ≥500мм
До потолка: ≥1200мм, не менее 480мм.
4.3.2 Установка устройства
ПРЕДУПРЕЖДЕНИЕ
В незаполненном состоянии центр тяжести Daikin
Altherma EHS(X/H) смещается в верхнюю часть, что
опасно опрокидыванием при транспортировке. Это мо-
жет подвергнуть опасности людей или повредить
устройство.
▪ Тщательно закрепите устройство Daikin Altherma
EHS(X/H), аккуратно перемещайте его, используйте
предусмотренные ручки.
Необходимые условия
▪ Место установки соответствует нормам, действующим в стра-
не эксплуатации, а также минимальным требованиям, описан-
ным вГлава 4.3.1.
Установка

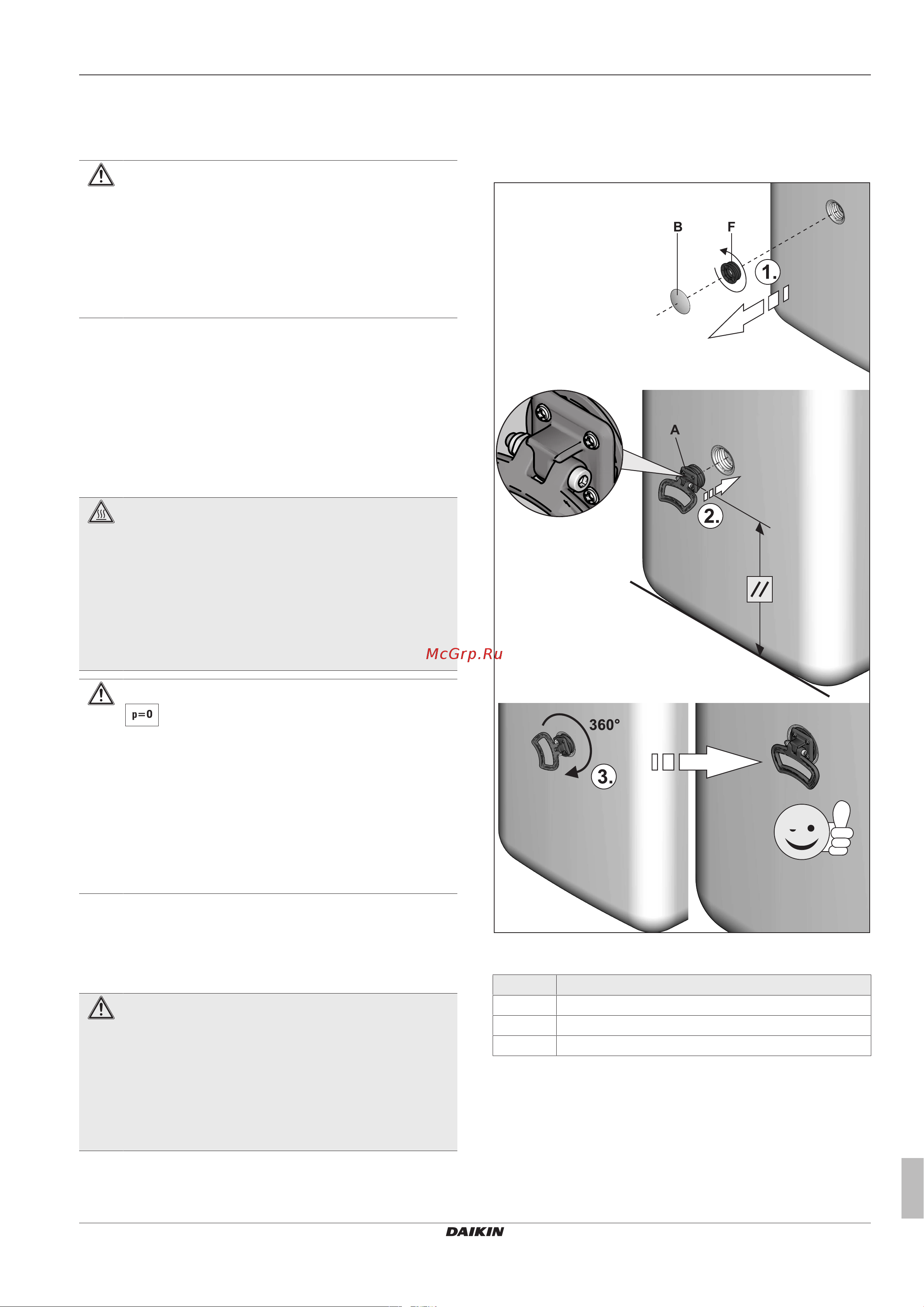

Рису-
нок4-6
Монтаж ручек
Поз. Обозначение
A Ручка
B Защитная накладка
F Резьбовая деталь
Табли-
ца4-3
1 Удалить упаковку и утилизировать ее с соблюдением пра-
вил охраны окружающей среды.
2 Снять с накопительного бака защитные накладки (Рисунок
4-6, поз.B) и выкрутить резьбовые детали (Рисунок 4-6,
поз.F) из отверстий, в которые должны устанавливаться
ручки.
