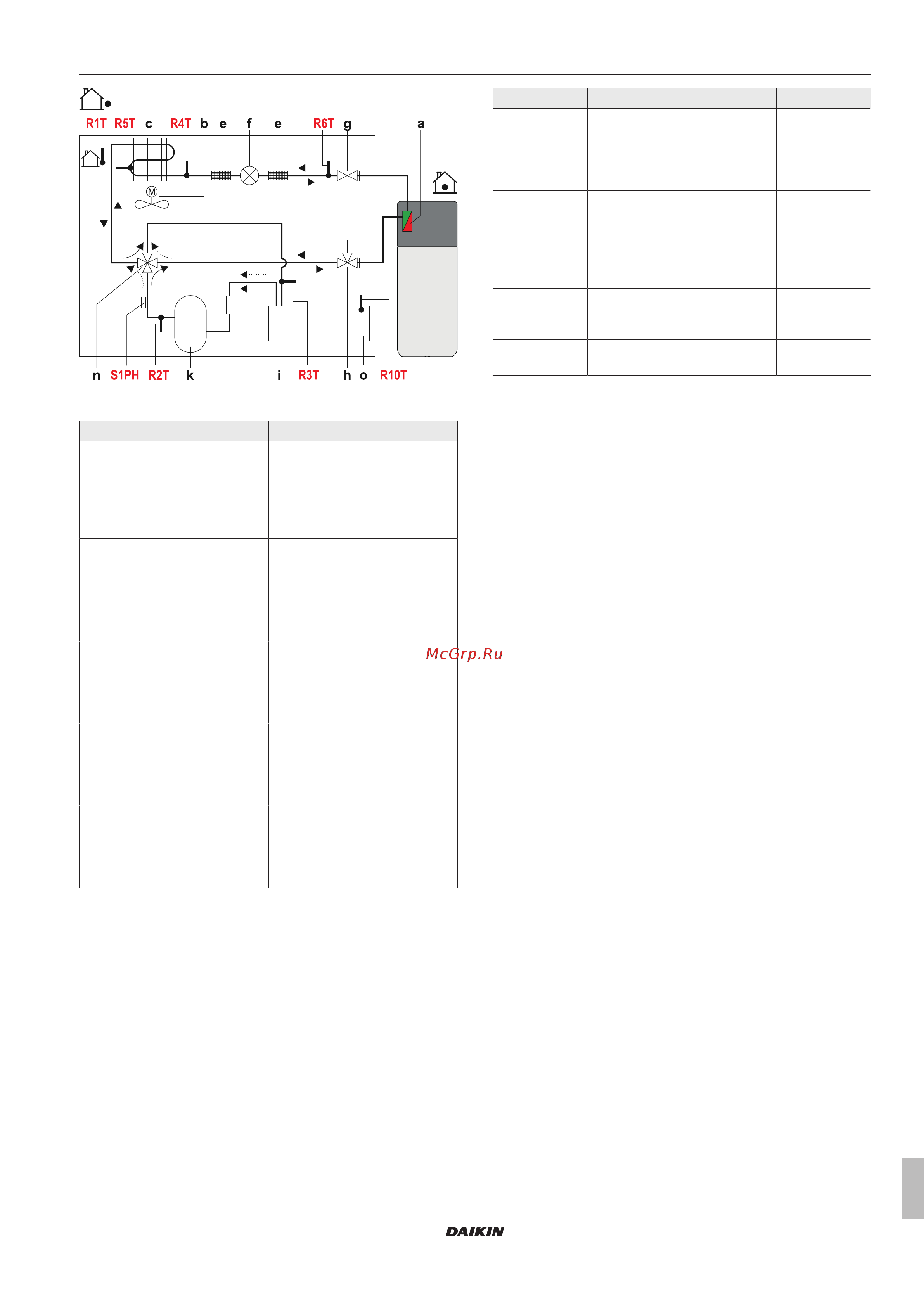

8 Ошибки и неисправности
Руководство по установке и техническому обслуживанию
59
Daikin Altherma EHS(X/H)
Daikin Altherma integrated solar unit
008.1444007_00 – 07/2018 – RU
Рису-
нок8-1
Компоненты в контуре теплового насоса
Поз. Обозначение Поз. Обозначение
a Пластинчатый
теплообменник
(конденсатор)
n 4-ходовой
переключаю-
щий клапан (—
> Отопление,
····> Охлажде-
ние)
b Электродвига-
тель вентиля-
тора
o Плата инвер-
тора
c Ламельный
теплообменник
(испаритель)
R1T Датчик наруж-
ной температу-
ры
d R2T Датчик темпе-
ратуры на вы-
ходе (компрес-
сор хладаген-
та)
E Фильтр R3T
(2)
Датчик темпе-
ратуры всасы-
вания (ком-
прессор хлад-
агента)
f Электронный
расширитель-
ный клапан
R4T
(2)
Датчик темпе-
ратуры на вхо-
де ламельного
теплообменни-
ка
Поз. Обозначение Поз. Обозначение
g Сервисный
клапан (трубо-
провод для
жидкости)
R5T Датчик темпе-
ратуры в цен-
тре ламельно-
го теплообмен-
ника
h Сервисный
клапан с под-
ключением для
техобслужива-
ния (газопро-
вод)
R6T
(2)
Датчик темпе-
ратуры трубо-
провода для
жидкости (t
L2
)
i Аккумулятор R10T
(2)
Датчик темпе-
ратуры платы
инвертора
k Компрессор
хладагента
S1PH Реле высокого
давления
Табли-
ца8-3
8.4 Аварийный режим
При неправильных настройках электронного контроллера воз-
можно поддержание аварийного режима отопления путем акти-
вации в контроллере специальной функции «48h Emergency
Operation» [→Главное меню →Неисправности →48-часовая
эксплуатация] (см. прилагаемое руководство по эксплуатации
контроллера).
При исправных 3-ходовых клапанах устройство Daikin Altherma
EHS(X/H) переключается в режим нагрева. Необходимая темпе-
ратура подачи задается с помощью поворотной кнопки.
(2)
Только для внешних блоков теплового насоса мощностью 11-16кВт.
