4 Установка и монтаж
Руководство по установке и техническому обслуживанию
21
Daikin Altherma EHS(X/H)
Daikin Altherma integrated solar unit
008.1444007_00 – 07/2018 – RU
A
D
B
C

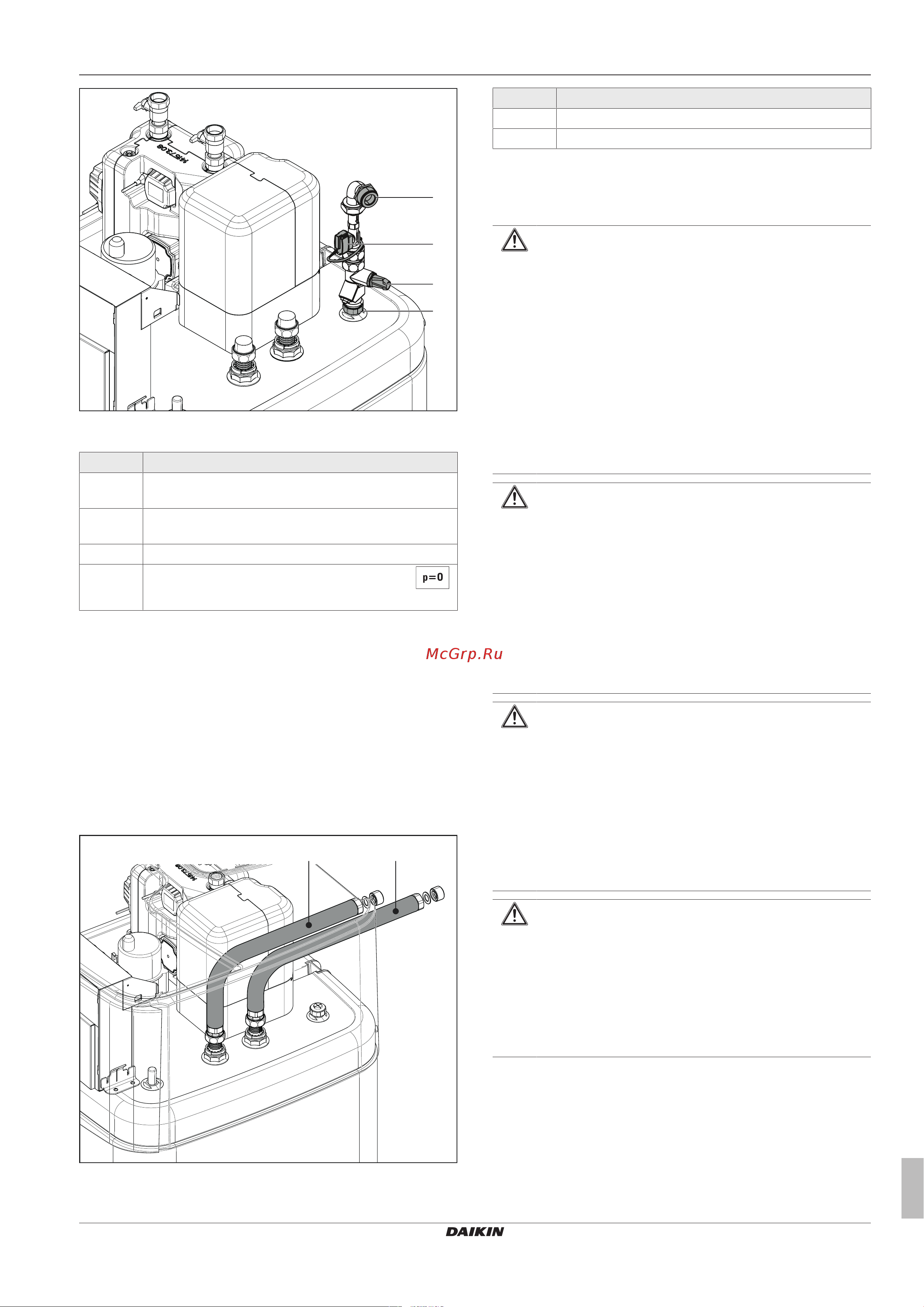

Рису-
нок4-25
Соединительный набор DB
Поз. Обозначение
A Подключение трубопровода DB (подающий поток ге-
лиосистемы)
B Датчик расхода (не входит в соединительный набор
DB, относится к комплекту поставки EKSRPS4)
C Ограничитель протока (FlowGuard)
D
Подключение подающей линии гелиосистемы
на накопительном баке
Табли-
ца4-4
4.5.4 Монтаж соединительного набора P
Опциональный соединительный набор P для типов устройств
Biv обеспечивает улучшенную доступность для подключения по-
дающих и обратных линий гелиосистемы под давлением или
другого внешнего теплогенератора к накопительному баку. В на-
бор входят две теплоизолирующих гофрированных трубы, кото-
рые с помощью накидной гайки подсоединяются к подключени-
ям накопительного бака. На другом конце гофрированных труб
находится по одному адаптеру для подключений различных раз-
меров подающего и обратного трубопровода.
AB
Рису-
нок4-26
Соединительный набор P для типов устройств Biv
Поз. Обозначение
A Подключение для подающей линии (красный)
B Подключение для обратной линии (синий)
4.6 Подключение воды
Важные указания
ОСТОРОЖНО!
При подключении устройства Daikin Altherma EHS(X/H)
к системе отопления, в которой используются сталь-
ные трубы и радиаторы или трубопроводы системы
теплого пола без антидиффузионного покрытия, в на-
копительный бак горячей воды могут попадать шлам и
стружка, вызывая засорение, местный перегрев или
коррозионные повреждения.
▪ Перед заполнением устройства промойте подводя-
щие трубопроводы.
▪ Промыть систему распределения тепла (в существу-
ющей системе отопления).
▪ Установить грязевой фильтр или шламоотделитель
в обратную линию системы отопления (см. главу).
ОСТОРОЖНО!
Если устройство Daikin Altherma EHS(X/H) подключает-
ся к подводящему трубопроводу холодной воды, в ко-
тором установлены стальные трубопроводы, то в теп-
лообменник с нержавеющей гофрированной трубой
возможно попадание стружки и ее оседание в нем. Это
может привести к повреждениям вследствие контакт-
ной коррозии и, как результат, к негерметичности.
▪ Перед заполнением теплообменника промыть подво-
дящие трубопроводы.
▪ Установите грязевый фильтр на подачу холодной во-
ды (например, SAS1 или SAS2).
ОСТОРОЖНО!:ТОЛЬКО ДЛЯ BIV
Если к теплообменнику для загрузки находящегося
под давлением бака солнечной энергии (см. Глава
4.1, поз. 8 + 9) подключается внешнее нагреватель-
ное устройство (например,дровяной котел), то из-за
повышенной температуры подачи на соответствующих
соединениях возможно повреждение или разрушение
устройства Daikin Altherma EHS(X/H).
▪ Следует ограничить температуру подачи для внеш-
него нагревательного устройства до максимум
95°C.
ОСТОРОЖНО!
Попадание воздуха в контур воды системы отопления
и качество воды системы отопления, не соответствую-
щее параметрам, указанным в главе , могут вызвать
коррозию в системе. Продукты коррозии (частицы), ко-
торые возникают в результате, могут засорять насосы
и клапаны и привести к неисправности.
▪ Устройства нельзя соединять с помощью паропрони-
цаемых гибких кабелей.
▪ Для трубопроводов питьевой воды соблюдайте положения
стандартов EN806, DIN1988, которые также применяются к
национальным правилам для установок для питьевой воды.
▪ Для возможности отказа от циркуляционного трубопровода
следует установить устройство Daikin Altherma EHS(X/H)
вблизи места отбора воды. Если циркуляционный трубопро-
вод требуется в обязательном порядке, то его следует уста-
навливать согласно схемам, приведенным в Глава 6.1.
