Daikin EHSX04P50DA7 [19/76] Открывание корпуса контроллера

4 Установка и монтаж

Руководство по установке и техническому обслуживанию

Daikin Altherma EHS(X/H)

Daikin Altherma integrated solar unit

008.1444007_00 – 07/2018 – RU

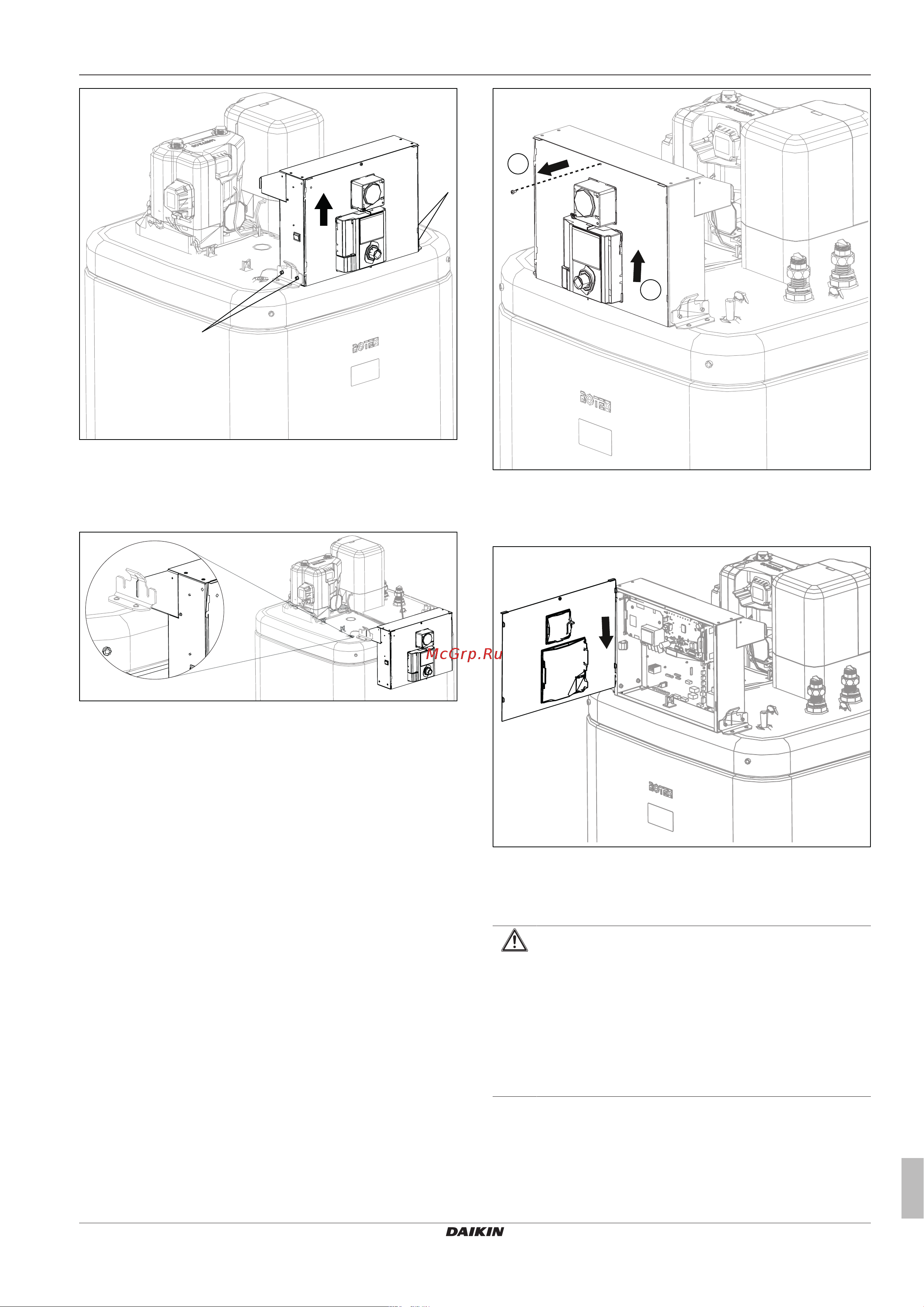

Рису-

нок4-10

Перемещение корпуса контроллера в сервисное по-

ложение

2 Снимите корпус контроллера в направлении спереди и

вставьте его в крепление с помощью крюков на задних ско-

бах.

Рису-

нок4-11

Корпус контроллера в сервисном положении

4.4.4 Открывание корпуса контроллера

Чтобы выполнить электрические подключения, сам корпус

контроллера должен быть открыт. Это можно сделать как в

обычном, так и в сервисном положении.

1 Ослабьте передние винты.

2 Сдвиньте крышку вверх и потяните вперед.

Рису-

нок4-12

Открывание корпуса контроллера

3 Закрепите крышку с помощью боковых на корпусе контрол-

лера.

Рису-

нок4-13

Навешивание крышки

4.4.5 Снятие теплоизоляции

ОСТОРОЖНО!

Теплоизоляция (Рисунок 4-9, поз.A) выполнена из чув-

ствительных к нажиму фасонных деталей из ЭПП, лег-

ко повреждаемых при ненадлежащем обращении.

▪ Снятие теплоизоляции выполнять только в ниже ука-

занной последовательности и в соответственно ука-

занном направлении.

▪ Не прикладывать силу.

▪ Не использовать инструмент.
