4 Установка и монтаж
Руководство по установке и техническому обслуживанию
27
Daikin Altherma EHS(X/H)
Daikin Altherma integrated solar unit
008.1444007_00 – 07/2018 – RU
X1M
L
N
COM
PE
1
2
3
PE
COM
32
N
1
L

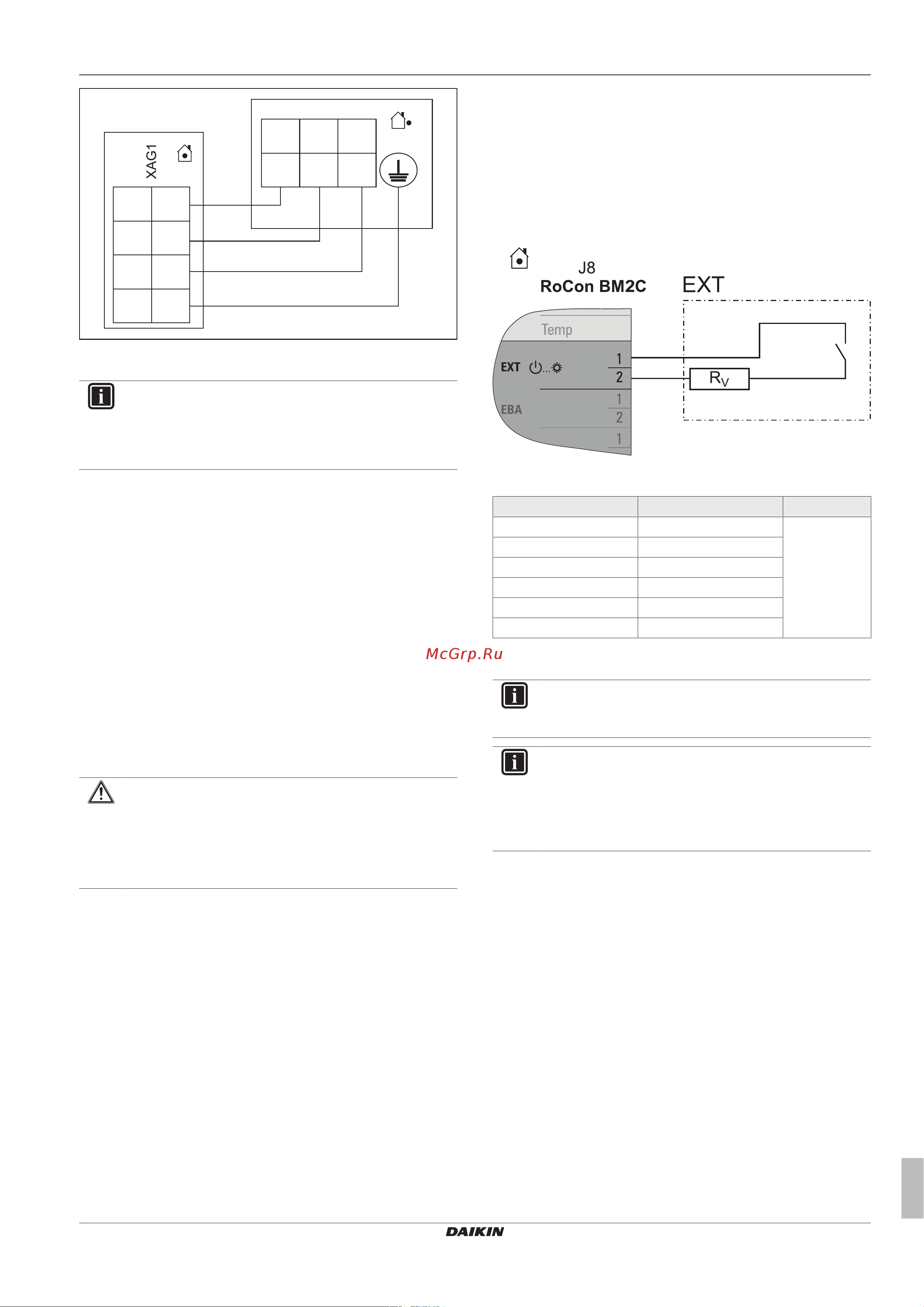

Рису-
нок4-35
Подключение наружного блока теплового насоса
ИНФОРМАЦИЯ
При отключении наружного блока теплового насоса по-
средством предписанного энергоснабжающим пред-
приятием (EVU) коммутационного устройства внутрен-
ний блок Daikin Altherma EHS(X/H) не отключается.
4.7.6 Подключение датчика наружной
температуры (опционально)
Наружный блок теплового насоса оснащен встроенным датчи-
ком наружной температуры, который используется для регули-
рования температуры подачи с компенсацией погодных условий
с функцией защиты от замерзания. С помощью дополнительно-
го датчика наружной температуры можно дополнительно опти-
мизировать погодозависимое регулирование температуры пода-
чи.
▪ Выберите местонахождение примерно в одной трети высоты
здания (минимальное расстояние от земли: 2м) на самой хо-
лодной стороне здания (север или северо-восток). При этом
исключите близость к внешним источникам тепла (дымоходы,
вентиляционные шахты) и прямой солнечный свет.
▪ Установите датчик наружной температуры так, чтобы выход
кабеля был направлен вниз (предотвращает попадание вла-
ги).
ОСТОРОЖНО!
Параллельная установка датчика и силового кабеля в
трубе для электропроводки может привести к значи-
тельным нарушениям нормальной работы устройства
Daikin Altherma EHS(X/H).
▪ Всегда прокладывайте кабель датчика отдельно.
1 Подключите датчик наружной температуры к двухжильному
кабелю датчика (минимальное поперечное сечение 1мм
2
).
2 Проложите провод датчика к Daikin Altherma EHS(X/H).
3 Выполните этапы установки, описанные в Глава 4.7.4.
4 Подключите провод датчика к клеммной колодке XTA1 (см.
Глава 4.7.2).
5 В контроллере RoCon+ HP установить параметр [Датчик на-
ружной температуры] на значение «On» [→Главное меню
→Конфигурация →Датчики].
4.7.7 Внешний переключающий контакт
С помощью подключения внешнего переключающего контакта
(Рисунок 4-36) возможно переключение режима работы устрой-
ства Daikin Altherma EHS(X/H).
Переключение активного режима работы осуществляется с по-
мощью изменения значения сопротивления (Таблица 4-6).
Переключение режима работы сохраняется только на время за-
мыкания внешнего переключающего контакта.
Режим работы действует для прямого контура устройства Daikin
Altherma EHS(X/H), а также для всех остальных контуров отоп-
ления, опционально подключенных к устройству.
Если активированы специальные функции, например,«48h
Emergency Operation», то сигналы входа не обрабатываются.
Рису-
нок4-36
Подключение переключающего контакта EXT
Режим работы Сопротивление RV Допуск
Standby <680Ом ±5%
Heating 1200Ом
Reducing 1800Ом
Summer 2700Ом
Automatic 1 4700Ом
Automatic 2 8200Ом
Табли-
ца4-6
Величины сопротивления для обработки сигнала
EXT
ИНФОРМАЦИЯ
При значениях сопротивления выше значения для
«Automatic 2» вход не учитывается.
ИНФОРМАЦИЯ
Благодаря встроенной в контроллер RoCon+ HP функ-
ции [Heating support (HZU)] (см. руководство по эксплу-
атации контроллера) отсутствует необходимость в со-
единении подключения EXT с подключением блокиру-
ющего контакта горелки гелиосистемы.
4.7.8 Внешний сигнал запроса (EBA)
При подключении переключающего контакта EBA к устройству
Daikin Altherma EHS(X/H) (Рисунок 4-37) и соответствующей на-
стройке параметров в его контроллере RoCon+ HP возможно ге-
нерирование запроса на тепло через внешний переключающий
контакт. При замыкании переключающего контакта устройство
Daikin Altherma EHS(X/H) переключается в режим нагрева. Тем-
пература подачи выводится на значение, заданное в параметре
[Inflow temperature heating operation] [→Главное меню →Конфи-
гурация →Отопление].
Переключающий контакт EBA имеет приоритет перед запросом
от комнатного термостата.
В режиме охлаждения, режиме ожидания, ручном режиме и лет-
нем режиме сигналы переключающего контакта не обрабатыва-
ются. Кроме того, не учитываются и пределы нагрева.
