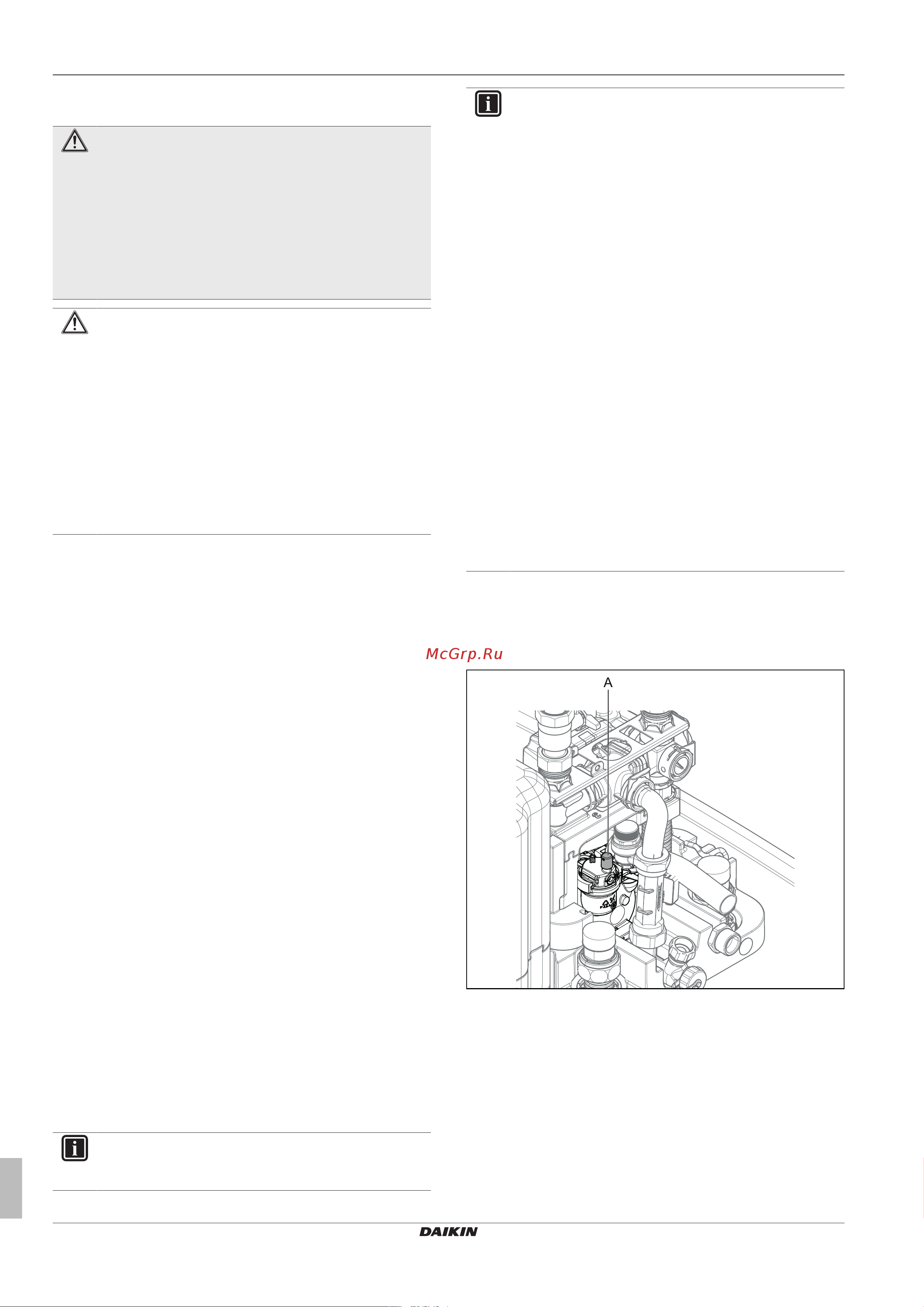

![Daikin EHSX04P50DA7 [36/76] Первичный пуск в эксплуатацию](/img/pdf.png)
Daikin EHSX04P50DA7 [36/76] Первичный пуск в эксплуатацию
![Daikin EHSX04P50DA7 [36/76] Первичный пуск в эксплуатацию](/views2/1788045/page36/bg24.png)
5 Пуск в эксплуатацию
Руководство по установке и техническому обслуживанию
34
Daikin Altherma EHS(X/H)
Daikin Altherma integrated solar unit
008.1444007_00 – 07/2018 – RU
5 Пуск в эксплуатацию
ПРЕДУПРЕЖДЕНИЕ
Ненадлежащим образом пущенное в эксплуатацию
устройство Daikin Altherma EHS(X/H) может представ-
лять опасность для жизни и здоровья, а также привести
к нарушению функционирования устройства.
▪ Ввод устройства Daikin Altherma EHS(X/H) в эксплуа-
тацию разрешается выполнять только подготовлен-
ным и авторизованным газо- и энергоснабжающими
предприятиями специалистам по системам отопле-
ния.
ОСТОРОЖНО!
Ненадлежащим образом пущенное в эксплуатацию
устройство Daikin Altherma EHS(X/H) может привести к
материальному ущербу и нанесению вреда окружаю-
щей среде.
▪ Соблюдайте указания по качеству воды соглас-
ноГлава 1.2.5.
▪ Во время работы установки давление воды на уста-
новленном на месте манометре (зеленая зона) или
должно регулярно проверяться через опрос контрол-
лера (см. прилагаемое руководство к контроллеру).
При необходимости отрегулируйте путем доливания
воды.
Неправильный ввод в эксплуатацию аннулирует гарантию
производителя на устройство. Если у вас есть какие-либо во-
просы, обратитесь в нашу службу технической поддержки.
5.1 Первичный пуск в эксплуатацию
После установки устройства Daikin Altherma EHS(X/H) и его пол-
ного подключения технический персонал должен однократно
выполнить настройку для среды инсталляции (конфигурацию).
После завершения этой конфигурации установка готова к рабо-
те, а эксплуатирующая организация может выполнять на ней
дальнейшие персональные настройки.
Специалист по системам отопления должен провести для экс-
плуатирующей организации инструктаж, составить протокол о
пуске устройства в эксплуатацию и заполнить регистрационный
журнал устройства.
Настройки для опциональных компонентов, например, комнат-
ного термостата или гелиосистемы, выполняются на соответ-
ствующих компонентах.
5.1.1 Необходимые условия
▪ Устройство Daikin Altherma EHS(X/H) полностью подключено.
▪ Система хладагента осушена и заполнена заданным количе-
ством хладагента.
▪ Системы отопления и ГВС заполнены и находятся под необ-
ходимым давлением (см. Глава 7.2.2).
▪ Накопительный бак заполнен до устройства защиты от пере-
ливания (см. Глава 7.2.1).
▪ Установлены и подключены опциональные принадлежности.
▪ Регулировочный клапаны системы отопления открыты.
5.1.2 Пуск устройства и ввод в
эксплуатацию
ИНФОРМАЦИЯ
Соблюдайте руководство по эксплуатации контроллера
RoCon+ HP.
ИНФОРМАЦИЯ
В случае падения температуры в баке ниже допусти-
мой нормы предохранительные настройки устройства
Daikin Altherma EHS(X/H) препятствуют работе тепло-
вого насоса при низких наружных температурах
Наружная температура < -2°C, минимальная темпера-
тура в баке = 30°C
Наружная температура <12°C, минимальная темпера-
тура в баке = 23°C.
Без резервного нагревателя:
Вода в баке нагревается с помощью внешнего отопите-
ля до необходимой минимальной температуры.
С резервным нагревателем (EKBUxx):
При наружной температуре <12°C и температуре в ба-
ке <35°C автоматически включается резервный нагре-
ватель (EKBUxx) для подогрева воды в баке до мини-
мум 35°C.
▪ Чтобы ускорить процесс нагрева с помощью резерв-
ного нагревателя, временно установите параметр
[Конфиг. внешнего источника тепла] на «1», а пара-
метр [Внеш. мощность, горячая вода] на максималь-
ное значение для резервного нагревателя [→Глав-
ное меню →Настройки →Внешнийисточник].
▪ В меню «Пользователь» выберите и включите пара-
метр [1x Hot Water]. После разогрева снова выключи-
те параметр [→Главное меню →Пользователь →1-
кратная нагрузка].
5.1.3 Удаление воздуха из системы
гидравлики
▪ Убедиться, что открыт колпачок автоматического воздухоот-
водчика (поз.A).
Рису-
нок5-1
Автоматический воздухоотводчик
▪ Установить шланг на ручной выпускной клапан (поз.B) и отве-
сти его в направлении от устройства. Открыть клапан до вы-
хода воды.
▪ Установить шланг на второй ручной выпускной клапан (поз.C)
и открыть его до выхода воды.
▪ Активировать функцию удаления воздуха (см. руководство по
эксплуатации RoCon+ HP).
При активации функции удаления воздуха контроллер устрой-
ства RoCon+ HP запускает строго определенную процедурную
программу с режимом запуска-остановки встроенного циркуля-
