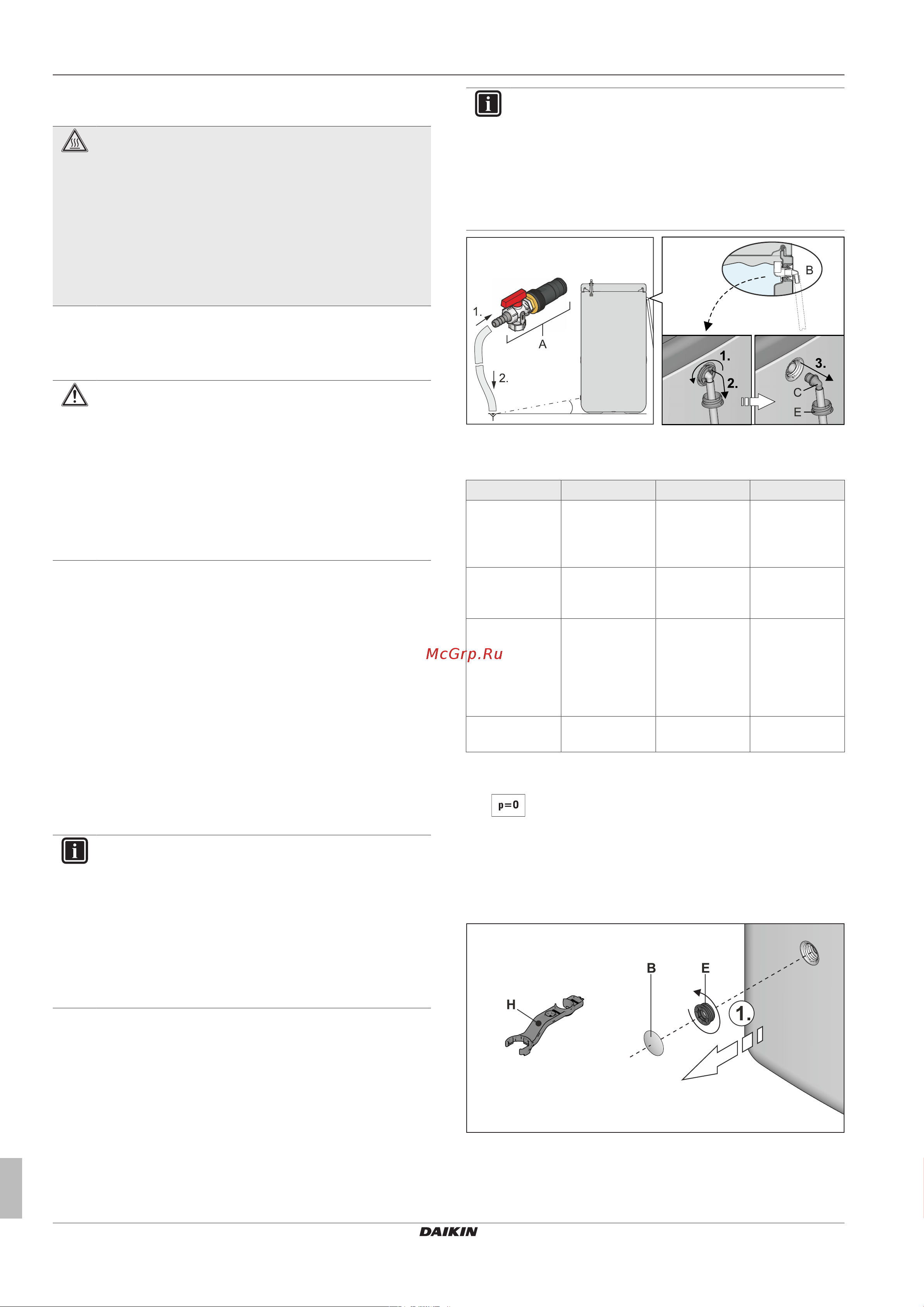

9 Снятие с эксплуатации
Руководство по установке и техническому обслуживанию
60
Daikin Altherma EHS(X/H)
Daikin Altherma integrated solar unit
008.1444007_00 – 07/2018 – RU
9 Снятие с эксплуатации
ОПАСНО! РИСК ОЖОГОВ
При открывании подключения обратной линии гелиоси-
стемы, а также подключений системы отопления и го-
рячей воды существует опасность ошпаривания и за-
топления за счет выливающейся горячей воды.
▪ Опорожняйте накопительный бак или систему отоп-
ления, только если они достаточно охлаждены, с по-
мощью подходящего устройства для безопасного
сброса или сбора вытекающей воды.
▪ Носите соответствующую защитную одежду.
9.1 Временный вывод из
эксплуатации
ОСТОРОЖНО!
При морозе возможно замерзание выведенной из экс-
плуатации системы отопления и, следовательно, ее по-
вреждение.
▪ В случае опасности замерзания опорожните останов-
ленную систему отопления.
▪ При вероятности мороза для неопорожненной систе-
мы отопления необходимо обеспечить электропита-
ние, а внешний главный выключатель должен оста-
ваться включенным.
Если устройство Daikin Altherma EHS(X/H) не применяется в
течение продолжительного времени, то возможен его времен-
ный вывод из эксплуатации.
Тем не менее, компания рекомендует не отключать систему от
сети электропитания, а только переключить ее в режим ожида-
ния (см. руководство по эксплуатации контроллера).
В таком случае система будет защищена от мороза, а функции
защиты насоса и клапанов будут сохраняться активными.
Если при вероятности мороза электропитание обеспечено быть
не может, то
▪ необходимо выполнить полное опорожнение устройства
Daikin Altherma EHS(X/H) или
▪ принять соответствующие меры по защите от замерзания
подключенной системы отопления и накопительного бака го-
рячей воды (например, опорожнение).
ИНФОРМАЦИЯ
Если при ненадежном газо- и электроснабжении опас-
ность замерзания вероятна лишь в отдельные дни, то
благодаря очень хорошей теплоизоляции можно отка-
заться от опорожнения устройства Daikin Altherma
EHS(X/H) при условии постоянного контроля темпера-
туры в баке, которая не должна опускаться ниже +3°C.
Но для подключенной распределительной тепловой се-
ти функция защиты от замерзания при этом не обеспе-
чивается!
9.1.1 Опорожнение накопительного бака
1 Выключите главный выключатель и обезопасьте от слу-
чайного включения.
2 Присоединить сливной шланг к заливному патрубку KFE
(принадлежность KFEBA) (Рисунок 9-1, поз.A) и проло-
жить его до точки слива не выше уровня пола.
ИНФОРМАЦИЯ
Если заливной патрубок KFE отсутствует, то в каче-
стве альтернативы можно снять соединительную де-
таль (Рисунок 9-1, поз.C) с устройства защиты от пере-
ливания (поз.B) и использовать ее.
После опорожнения деталь необходимо установить на
прежнее место, прежде чем система отопления будет
вновь запущена.
Рису-
нок9-1
Монтаж сливного шланга; опционально: демонтаж
заливного патрубка с устройства защиты от
переливания
Поз. Обозначение Поз. Обозначение
A Заливной па-
трубок KFE
(принадлеж-
ность KFEBA)
E Резьбовая де-
таль
B Устройство за-
щиты от пере-
ливания
F Пробки
C Соединитель-
ная деталь
шланга для
устройства за-
щиты от пере-
ливания
G Соединитель-
ный уголок
D Зажим X Вставка клапа-
на
Табли-
ца9-1
Пояснение к Рисунок 9-1 - Рисунок 9-6
Без гелиосистемы
1 Снять защитную накладку с патрубка для залива и слива.
2 При применении заливного патрубка KFE (принадлеж-
ность KFEBA):
Снять защитную накладку с ручки и вывинтить резьбовую де-
таль (Рисунок 9-2, поз.E) из накопительного бака.
Рису-
нок9-2
Вывинчивание резьбовой детали
