4 Установка и монтаж
Руководство по установке и техническому обслуживанию
29
Daikin Altherma EHS(X/H)
Daikin Altherma integrated solar unit
008.1444007_00 – 07/2018 – RU
4.7.10 Подключение комнатного термостата
ИНФОРМАЦИЯ
К данному компоненту прилагается отдельное руко-
водство, содержащее в том числе и указания по уста-
новке и управлению.

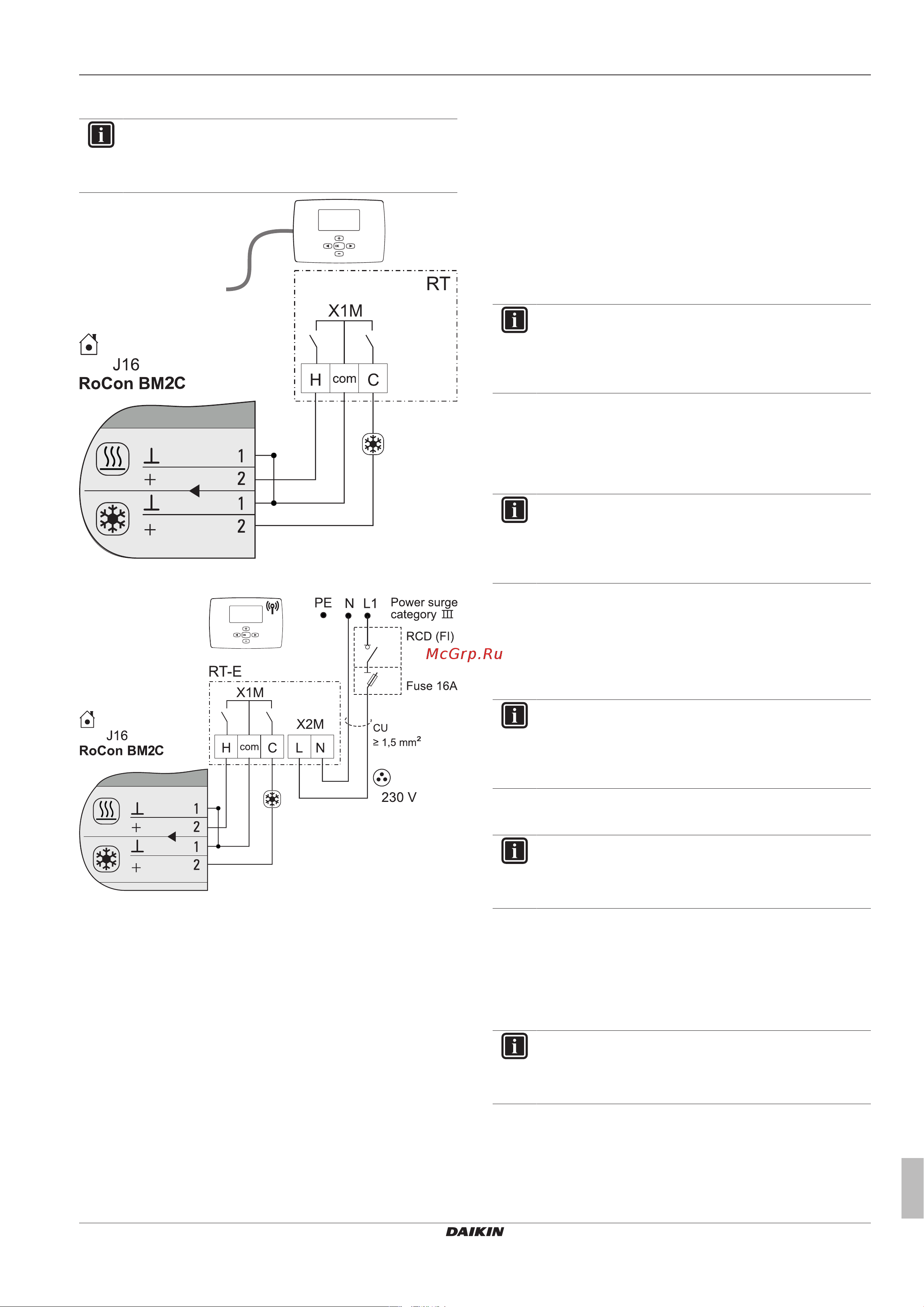

Рису-
нок4-39
Соединение с проводным комнатным термоста-
том (RT = Daikin EKRTW)
Рису-
нок4-40
Соединение с беспроводным комнатным термо-
статом (RT-E = Daikin EKRTR)
4.7.11 Подключение опциональных
компонентов системы
Опциональные устройства RoCon соединяется через 4‑жильную
шину CAN с устройством Daikin Altherma EHS(X/H) (подключе-
ние J13).
Компания рекомендует применять для этого экранированные
провода со следующими характеристиками:
▪ Стандарт согласно ISO11898, UL/CSA тип CMX (UL 444)
▪ Внешняя оболочка из ПВХ с невоспламеняемостью согласно
IEC 60332-1-2
▪ До 40м — минимальное сечение 0,75мм
2
. С увеличением
длины требуется большее сечение провода.
Для соединения шин CAN нескольких устройств RoCon можно
применять обычные ответвительные коробки.
Следить за раздельной укладкой сетевых проводов, проводов
датчиков и шин передачи данных. Использовать только кабель-
ные каналы с перегородками или раздельные кабельные кана-
лы с расстоянием не менее 2см. Перекрещивание проводов до-
пустимо.
Во всей системе RoCon возможно соединение до 16 устройств с
общей длиной проводов до 800м.
Комнатный регулятор EHS157034
Для дистанционной настройки режимов работы и значений за-
данной температуры в помещении из другого помещения для
каждого контура отопления может быть подключен отдельный
комнатный регулятор EHS157034.
ИНФОРМАЦИЯ
Этот компонент поставляется с отдельным руко-
водством по установке. Инструкции по установке и экс-
плуатации см. в прилагаемом руководстве к контролле-
ру.
Модуль смесителя EHS157068
К устройству Daikin Altherma EHS(X/H) можно подключить мо-
дуль смесителя EHS157068 (ножевой разъем J13), управление
которым осуществляется с помощью электронного контроллера.
ИНФОРМАЦИЯ
Этот компонент поставляется с отдельным руко-
водством по установке. Инструкции по установке и экс-
плуатации см. в прилагаемом руководстве к контролле-
ру.
Межсетевой интерфейс EHS157056
Через опциональный межсетевой интерфейс EHS157056 воз-
можно подключение контроллера к Интернету. При этом воз-
можно дистанционное управление устройством Daikin Altherma
EHS(X/H) через мобильный телефон (с помощью мобильного
приложения).
ИНФОРМАЦИЯ
Этот компонент поставляется с отдельным руко-
водством по установке. Инструкции по установке и экс-
плуатации см. в прилагаемом руководстве к контролле-
ру.
4.7.12 Подключение конвектора HP
ИНФОРМАЦИЯ
К данному компоненту прилагается отдельное руко-
водство, содержащее в том числе и указания по уста-
новке и управлению.
▪ Электрическое подключение конвектора HP с принадлежно-
стями согласно Рисунок 4-41, в качестве переключающего
контакта (нагрев/охлаждение) на базовом модуле.
▪ При необходимости установите 2-ходовой клапан (2UV) (HPC-
RP 14 20 13) в конвектор HP и подключите. Настроить его
контроллер так, чтобы 2‑ходовой клапан (2UV) выполнял
запирание, если отсутствует запрос от данного устройства.
ИНФОРМАЦИЯ
Переключение режима работы (нагрев/охлаждение)
может выполняться только на устройстве Daikin
Altherma EHS(X/H).
