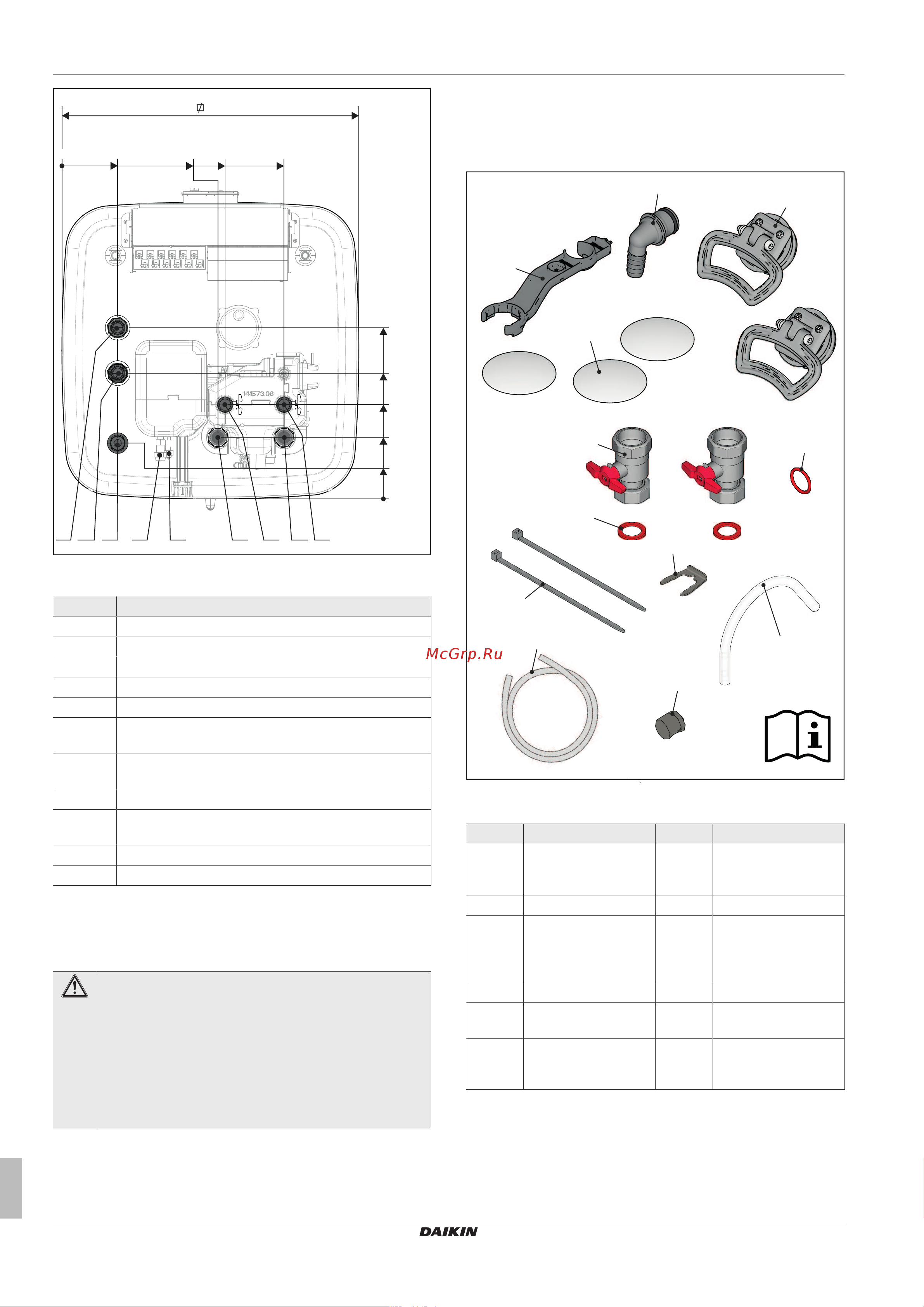

![Daikin EHSX04P50DA7 [16/76] Транспортировка и поставка](/views2/1788045/page16/bg10.png)
4 Установка и монтаж
Руководство по установке и техническому обслуживанию
14
Daikin Altherma EHS(X/H)
Daikin Altherma integrated solar unit
008.1444007_00 – 07/2018 – RU
587,5
0
432
412,5
147,5
9 8
21
45
3
A
B
6 7
785
0
249
332,5
452,5
162,5
147,5
Рису-
нок4-4
Габариты, верхняя часть устройства: типы …
04P50D/…08P50D
Поз. Обозначение
1 Подача гелиосистемы
2 Холодная вода
3 Горячая вода
4 Подающая линия системы отопления
5 Обратная линия системы отопления
6 Подключение трубопровода (газопровода) для хлад-
агента
7 Подключение трубопровода для жидкости (хладаген-
та)
8 Подача гелиосистемы (только для типа …Biv)
9 Обратная линия гелиосистемы (только для типа …
Biv)
A Спереди
B Сзади
Табли-
ца4-1
4.2 Транспортировка и поставка
ПРЕДУПРЕЖДЕНИЕ
В незаполненном состоянии центр тяжести Daikin
Altherma EHS(X/H) смещается в верхнюю часть, что
опасно опрокидыванием при транспортировке. Это мо-
жет подвергнуть опасности людей или повредить
устройство.
▪ Надежно закрепите устройство Daikin Altherma
EHS(X/H), аккуратно перемещайте его, используйте
предусмотренные ручки.
Устройство Daikin Altherma EHS(X/H) поставляется на поддоне.
Для транспортировки подходят все средства напольной транс-
портировки, такие как поддоны и погрузчики.
Комплект поставки
▪ Daikin Altherma EHS(X/H) (в предварительно собранном виде),
▪ пакет с принадлежностями (см. Рисунок 4-5),
▪ пакет документов.
A (2x)
B (3x)
C (1x)
D (1x)
E (2x)
H (2x)
F (2x)
G (1x)
I (1x)
J (1x)
K (1x)
L (1x)
Рису-
нок4-5
Содержимое пакета с принадлежностями
Поз. Обозначение Поз. Обозначение
A Ручки (требуются
только для транспор-
тировки)
G Уплотнительное
кольцо
B Защитная накладка H Кабельная стяжка
C Соединительная де-
таль шланга для
устройства защиты
от переливания
I Вставные скобы
D Монтажный ключ J Продувочный шланг
E Шаровой кран K Крышка сливного
шланга
F Плоская уплотни-
тельная прокладка
L Поворотная кнопка
контроллера
RoConPlus
Табли-
ца4-2
Другие принадлежности для Daikin Altherma EHS(X/H) см. в
прайс-листе.
