4 Установка и монтаж
Руководство по установке и техническому обслуживанию
22
Daikin Altherma EHS(X/H)
Daikin Altherma integrated solar unit
008.1444007_00 – 07/2018 – RU
4.6.1 Подключение трубопроводов
гидравлической системы
ОПАСНО! РИСК ОЖОГОВ
Существует опасность ошпаривания при заданной тем-
пературе горячей воды свыше 65°C. Это может
произойти при использовании солнечной энергии, при
подключенном внешнем нагревательном устройстве,
если активированы функции защиты от легионелл, а
также если заданная температура горячей воды уста-
новлена выше 65°C.
▪ Защита от ошпаривания (смеситель горячей воды,
например, VTA32).
ИНФОРМАЦИЯ
Устройство Daikin Altherma EHS(X/H) оснащено датчи-
ком давления. Давление в системе контролируется
электронным способом и может отображаться при
включении устройства.
Тем не менее, мы рекомендуем установить механиче-
ский манометр— например, между устройством Daikin
Altherma EHS(X/H) и мембранным расширительным со-
судом.
▪ Установите манометр так, чтобы он был хорошо ви-
ден при заполнении.
1 Проверить присоединительное давление холодной воды
(максимально 6бар).
▪ При более высоких значениях давления в трубопроводе пи-
тьевой воды установить редуктор.
2 Закрепите гидравлический блок с помощью отвертки.

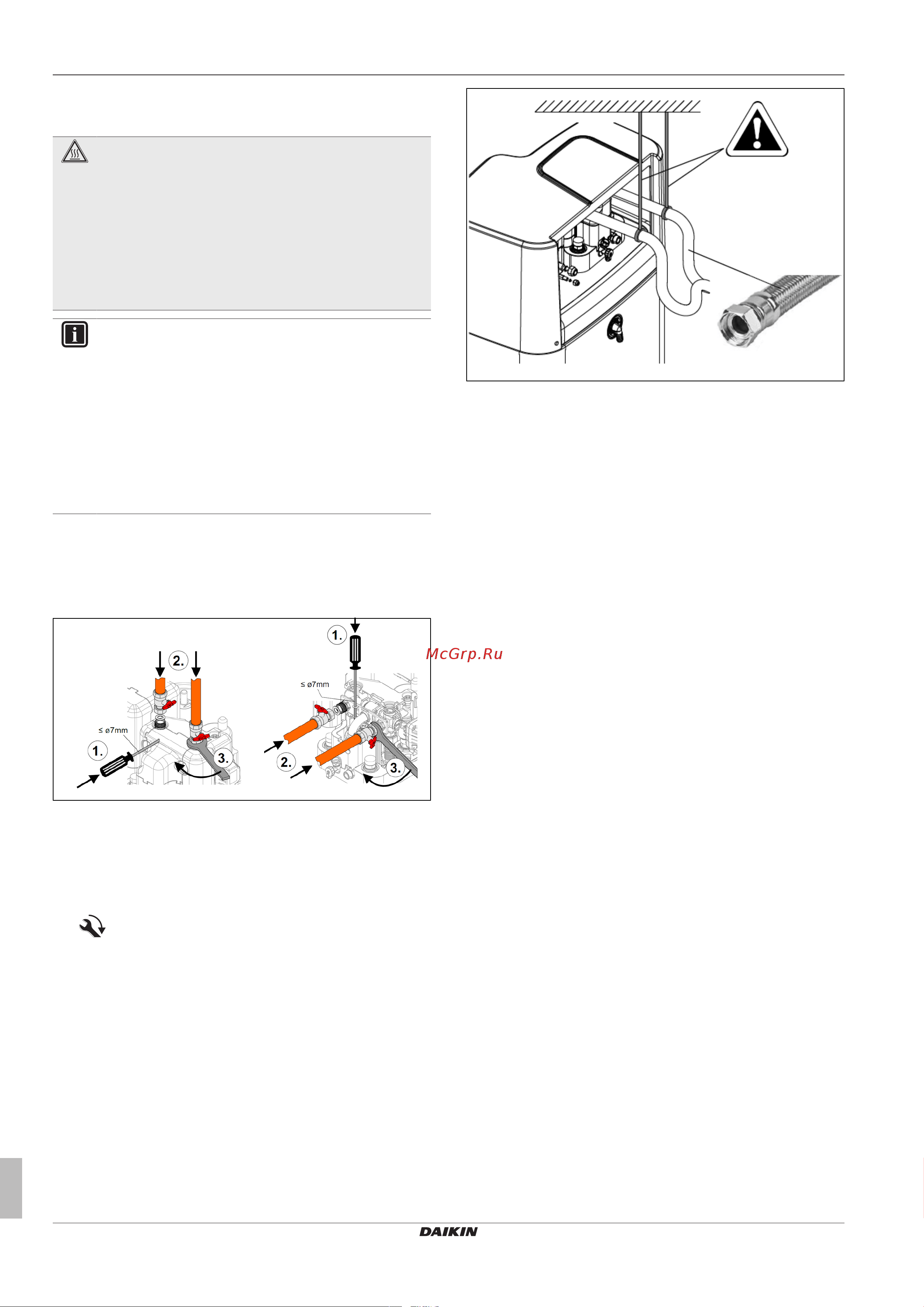

Рису-
нок4-27
Закрепите гидравлический блок при подключении
сверху (слева) или сзади (справа)
3 Выполните гидравлические подключения к устройству Daikin
Altherma EHS(X/H).
▪ Положение подключений к системе отопления указано в
Глава 4.1.
▪ Соблюдайте предусмотренный момент затяжки (см.
Глава 10.3)
▪ Трубопроводы прокладывайте так, чтобы после монтажа
можно было легко установить защитный кожух устройства
Daikin Altherma EHS(X/H).
▪ Выполните подключение воды для заполнения или долива
системы отопления согласно стандартам EN1717/
EN61770, чтобы надежно предотвратить загрязнение пи-
тьевой воды за счет оттока.
4 Для обратных подключений: поддерживайте трубопрово-
ды гидравлической системы в соответствии с условиями от-
носительно размещения.
Рису-
нок4-28
Подключение сзади: поддерживайте трубопроводы
гидравлической системы
5 Подключите спускной трубопровод к предохранительному
редукционному клапану и мембранному расширительному
сосуду согласно стандарту EN12828.
▪ Возможный выступающий пар или вода системы отопления
должны отводиться защищенным от замораживания, без-
опасным и контролируемым способом через соответствую-
щий выпускной трубопровод, выполненный с постоянным
уклоном.
▪ Трубопроводы прокладывайте так, чтобы после монтажа
можно было легко установить защитный кожух устройства
Daikin Altherma EHS(X/H).
▪ Проверьте посадку сливного шланга на предохранительном
редукционном клапане. При необходимости, подключить и
уложить собственный шланг.
6 Подключение мембранного расширительного сосуда.
▪ Подключите мембранный расширительный сосуд с доста-
точным объемом, предварительно установленную для си-
стемы отопления. Между теплогенератором и предохрани-
тельным клапаном не должны находиться гидравлические
запорные элементы.
▪ Поместите мембранный расширительный сосуд в удобное
для доступа положение (техобслуживание, замена дета-
лей).
7 Тщательно изолируйте трубопроводы во избежание потери
тепла и образования конденсата (толщина изоляции не ме-
нее 20мм).
– Защита от прекращения подачи воды: при нехватке
воды регулятор давления и температуры контроллера
надежно отключает устройство Daikin Altherma EHS(X/H)
и блокирует его. Со стороны заказчика дополнительной
защиты от прекращения подачи воды устанавливать не
требуется.
– Защита от ущерба в результате отложений и корро-
зии: см. Глава 1.2.5
