4 Установка и монтаж
Руководство по установке и техническому обслуживанию
30
Daikin Altherma EHS(X/H)
Daikin Altherma integrated solar unit
008.1444007_00 – 07/2018 – RU
Рису-
нок4-41
Подключение конвектора HP (макс. 2) к устройству
Daikin Altherma EHS(X/H)
Рису-
нок4-42
Подключение конвектора HP (мин. 3) к устройству
Daikin Altherma EHS(X/H)
4.7.13 Подключение переключающих
контактов (выходы AUX)
Переключающие контакты (выход AUX) могут использоваться
для различных параметрируемых функций.
Переключающий контакт A-A1-A2 осуществляет переключение в
соответствии с заданными в параметре [AUX switching function]
условиями [→Главное меню →Настройки →Входы/выходы]
(см. руководство по эксплуатации контроллера).
3J
&
0%QR&R5
3J
&0%QR
&R5
$8;
%
%
$
$
$
$8;
%
%
$
$
$
L
L
L / +
L / +
N / -
N / -
N
N
250V, max. 63 mA
250V, max. 63 mA
250V, max. 63 mA
250V, max. 63 mA
≤ 15 W
> 15 W
max.1A
max.1A
'&ื9$&
Рису-
нок4-43

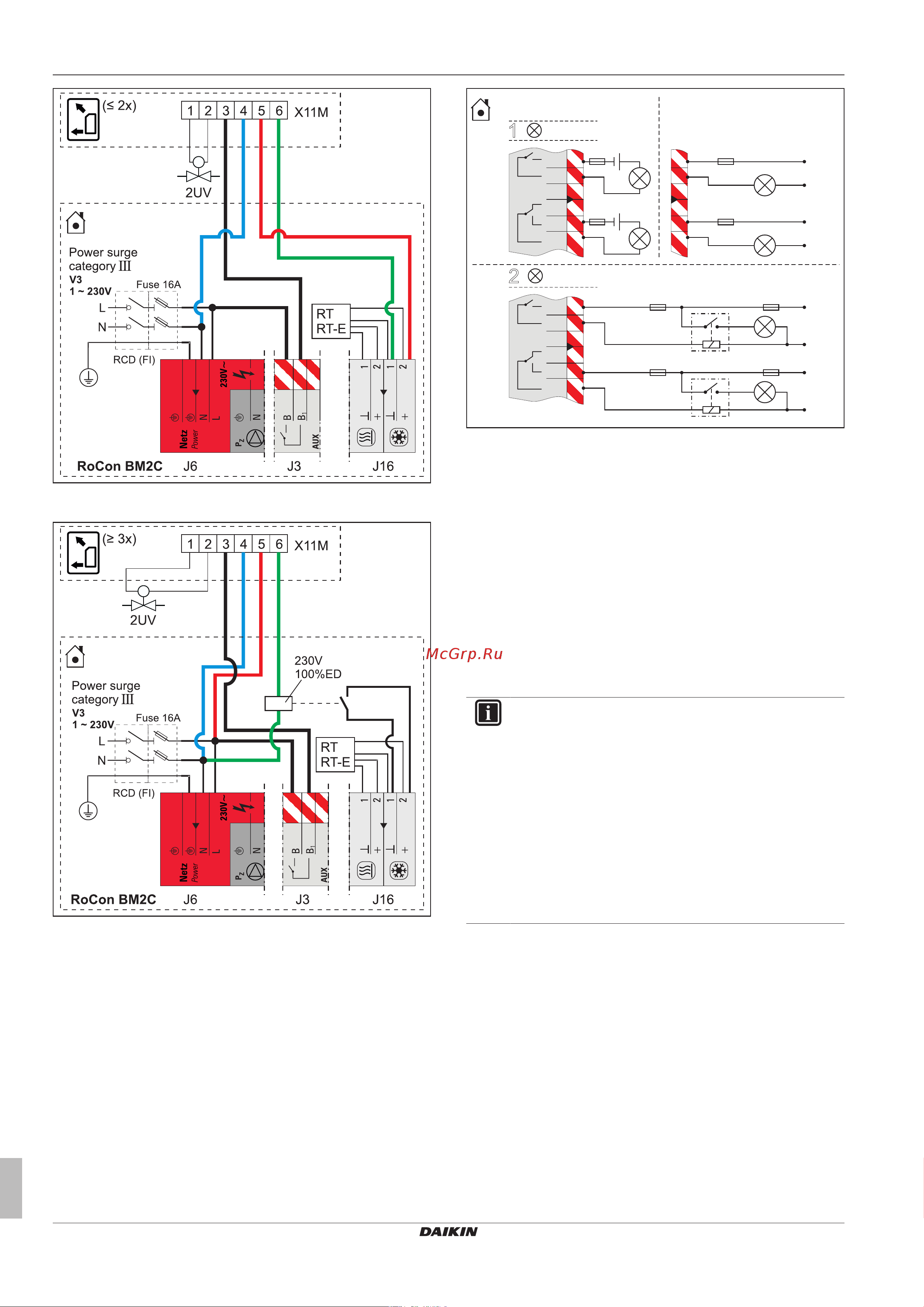

Подключение переключающего контакта (выход
AUX)
Применяемые согласно варианту 2 (подключаемая мощность
>15ватт) реле должны быть предназначены для 100%-ной
продолжительности включения.
Клеммы B+B1 не назначаются этим устройствам или предназна-
чены для дополнительных функций.
Применяемые согласно варианту 2 (подключаемая мощность
>15ватт) реле должны быть предназначены для 100%-ной
продолжительности включения.
Переключающий контакт A-A1-A2 может применяться, напри-
мер, для управления теплогенератором в бивалентных систе-
мах отопления, состоящих из устройства Daikin Altherma EHS(X/
H) и котла на газовом или на жидком топливе. Примеры для
подключения гидравлической системы показаны в Глава 6.
ИНФОРМАЦИЯ
Если подключен конденсационный котел A2 F или G-
plus, параметры [AUX switching function] и [AUX time]
должны быть установлены в соответствии с необходи-
мой функцией [→Главное меню →Настройки →Вхо-
ды/выходы].
См. руководство к контроллеру → глава «Настройки па-
раметров».
С подробной информацией по электрическому подклю-
чению и настройкам параметров для подобных бива-
лентных систем отопления можно ознакомиться в Ин-
тернете (www.daikin.com) или у обслуживающего вас
сервисного партнера компании.
4.7.14 Низкотарифное подключение к сети
(HT/NT)
Если наружный блок подключен к низкотарифному подключе-
нию к сети, беспотенциальный переключающий контакт S2S
приемника, который обрабатывает выходной сигнал низкота-
рифного подключения к сети от энергоснабжающего предприя-
тия (EVU), должен быть подключен к разъему J8, подключению
EVU на печатной плате RoCon BM2C (см. Рисунок 4-44).
Когда установлен параметр [Функция HT/NT]>0 [→Главное ме-
ню →Настройки →Входы/Выходы], некоторые системные
компоненты отключены в высокотарифные периоды (см. руко-
водство по эксплуатации контроллера).
Распространены следующие типы низкотарифного подключения
к сети:
